内螺纹连接黑色塑料防护端帽结构

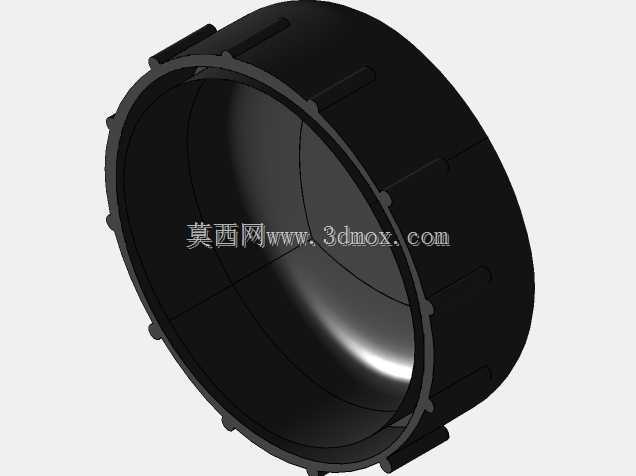

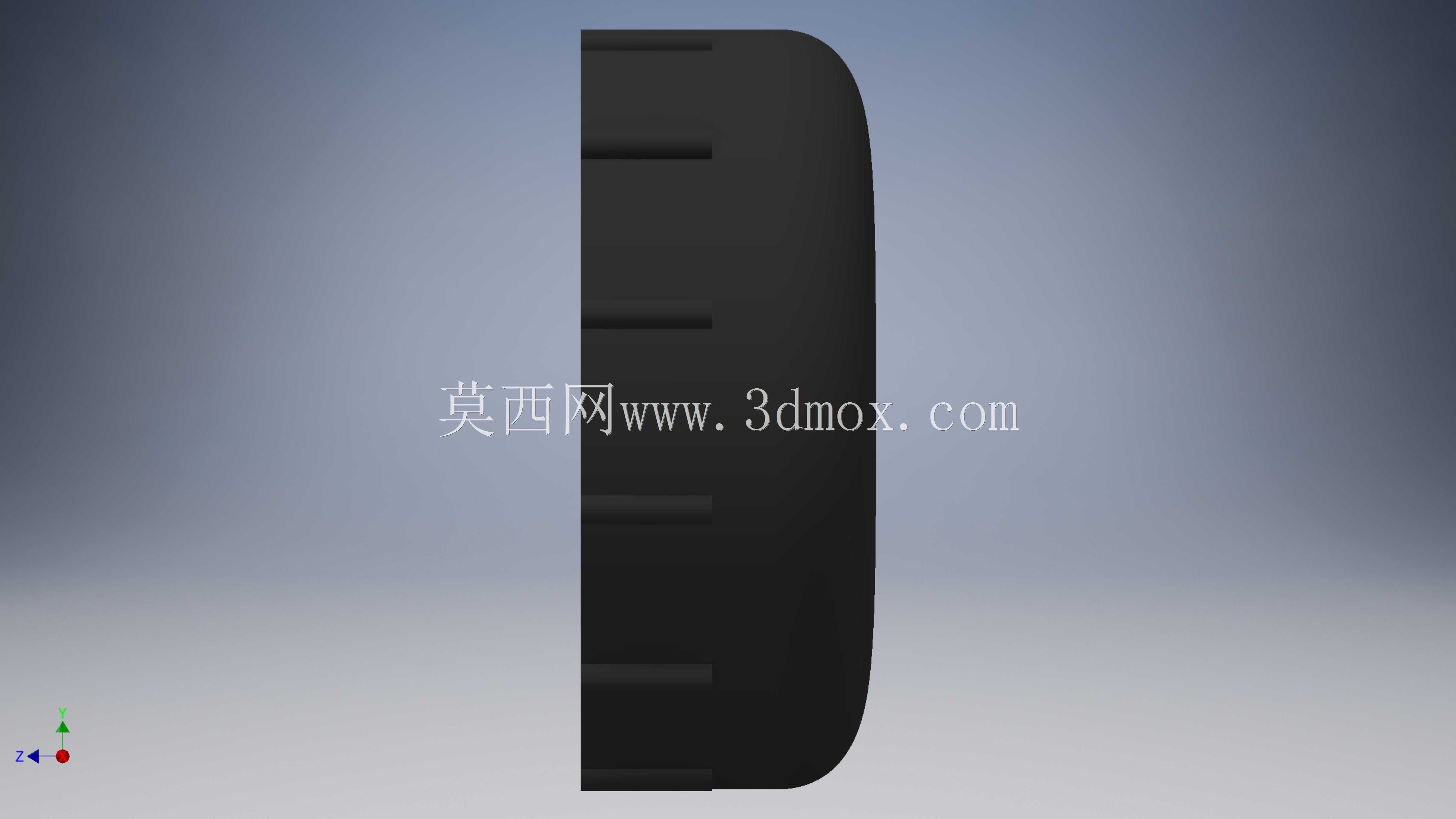

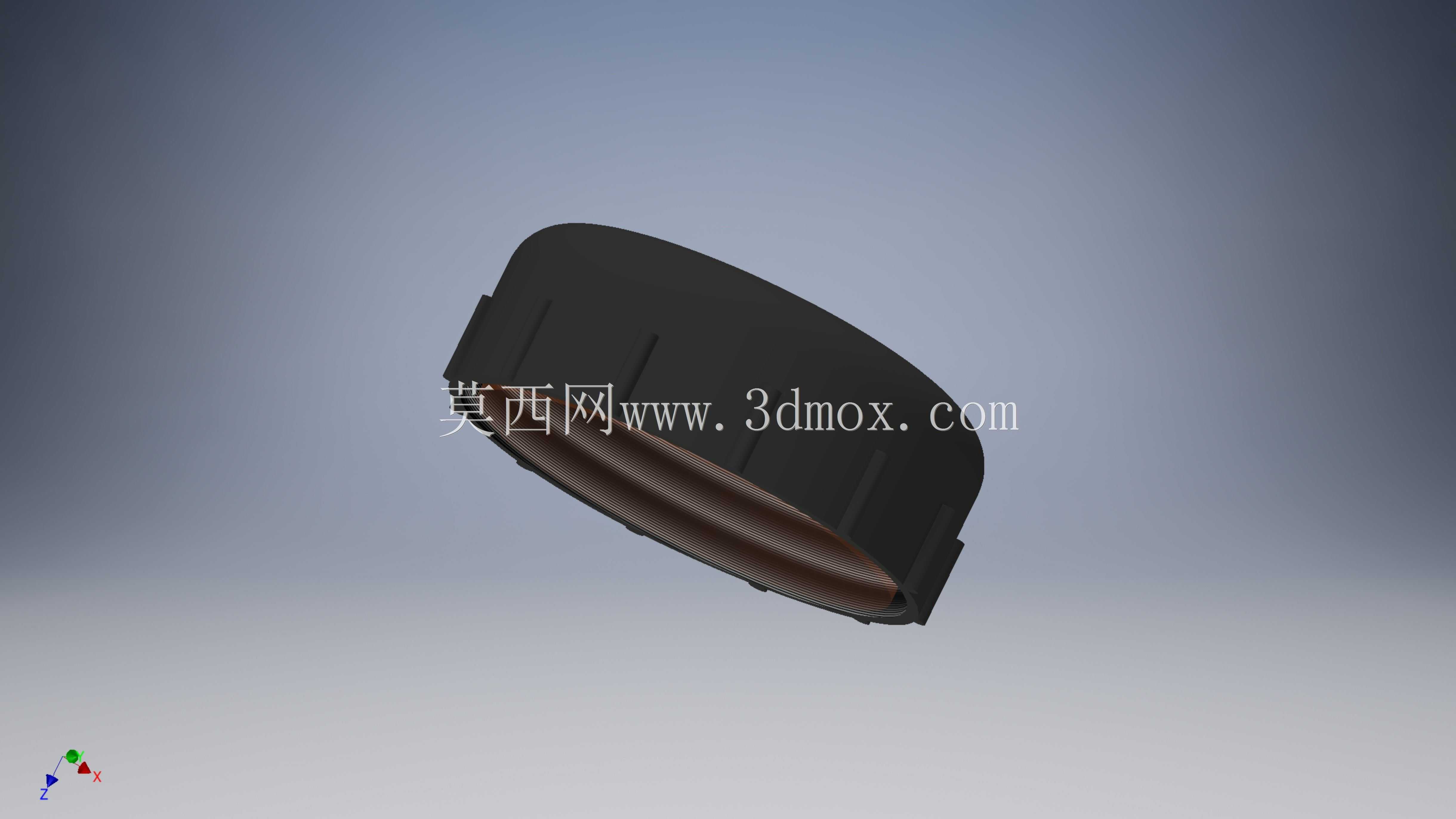

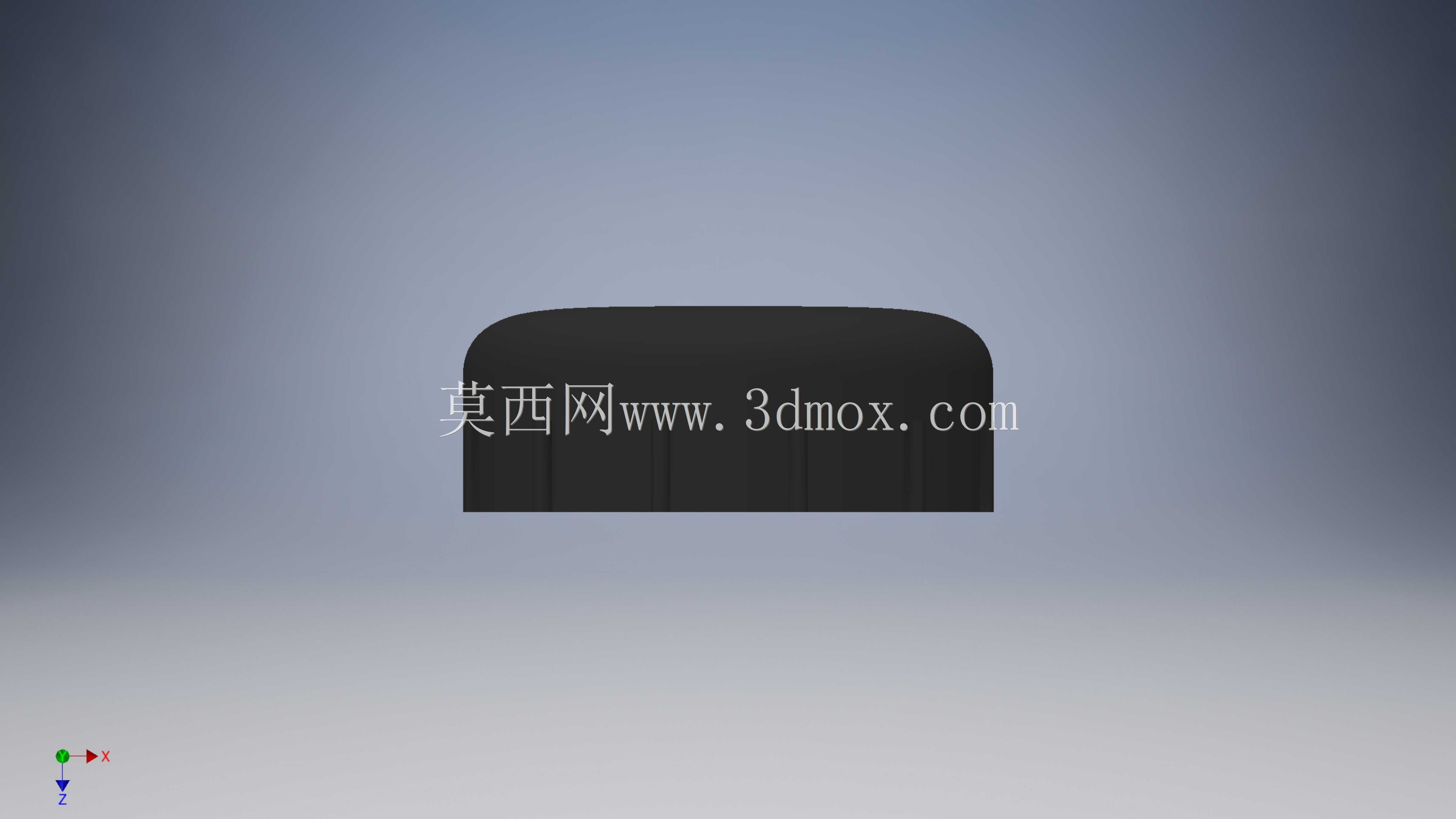

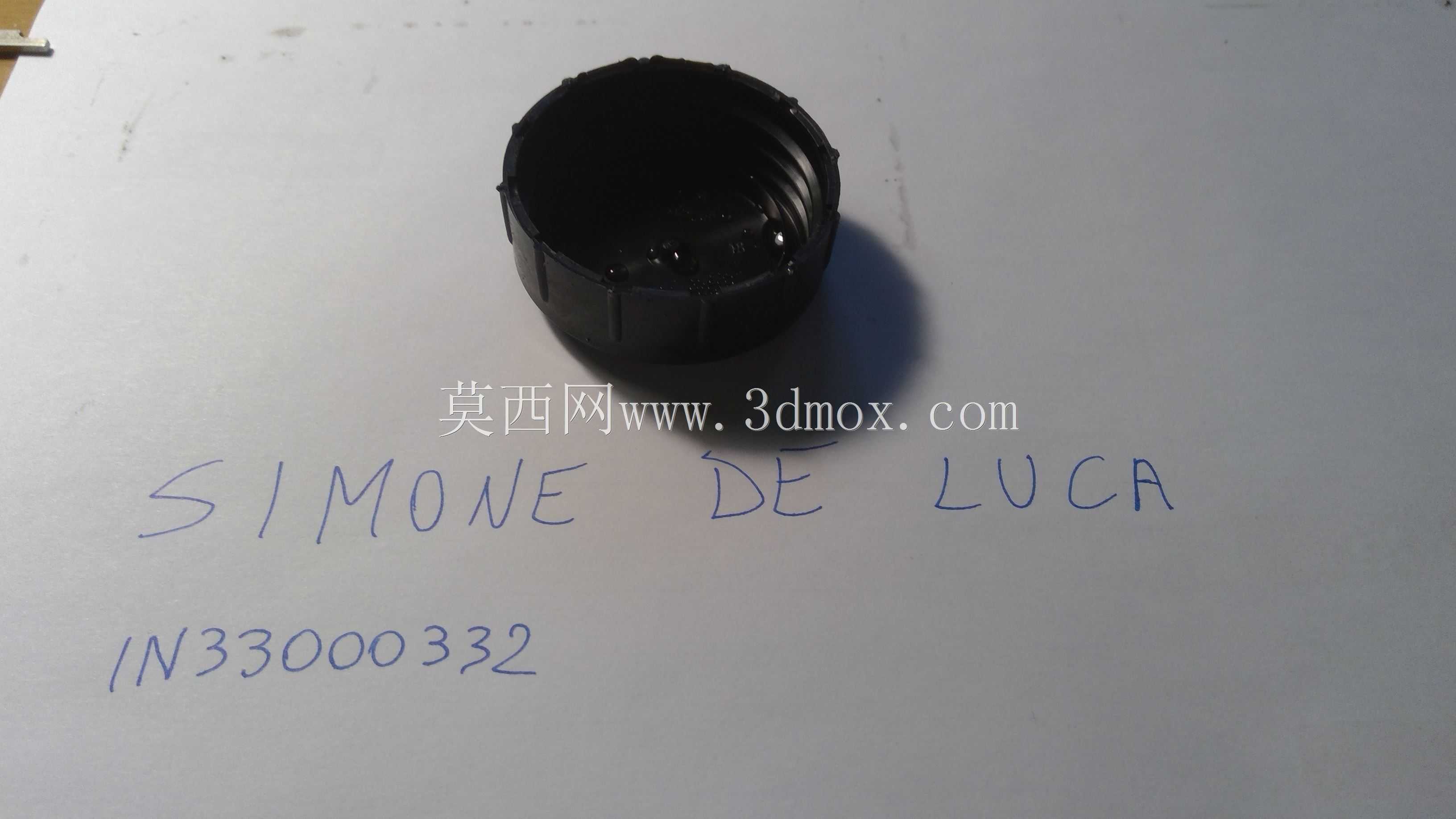

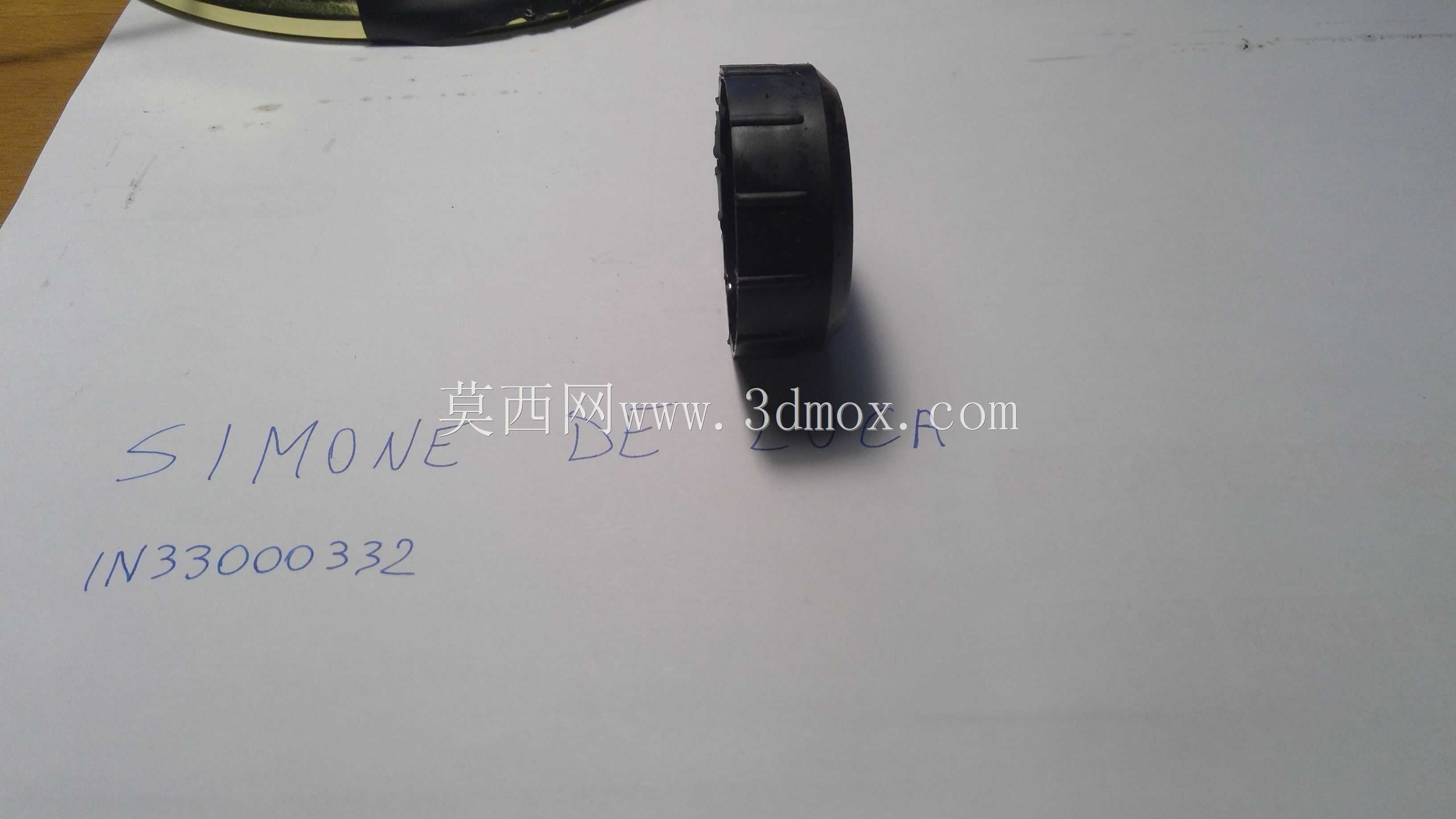

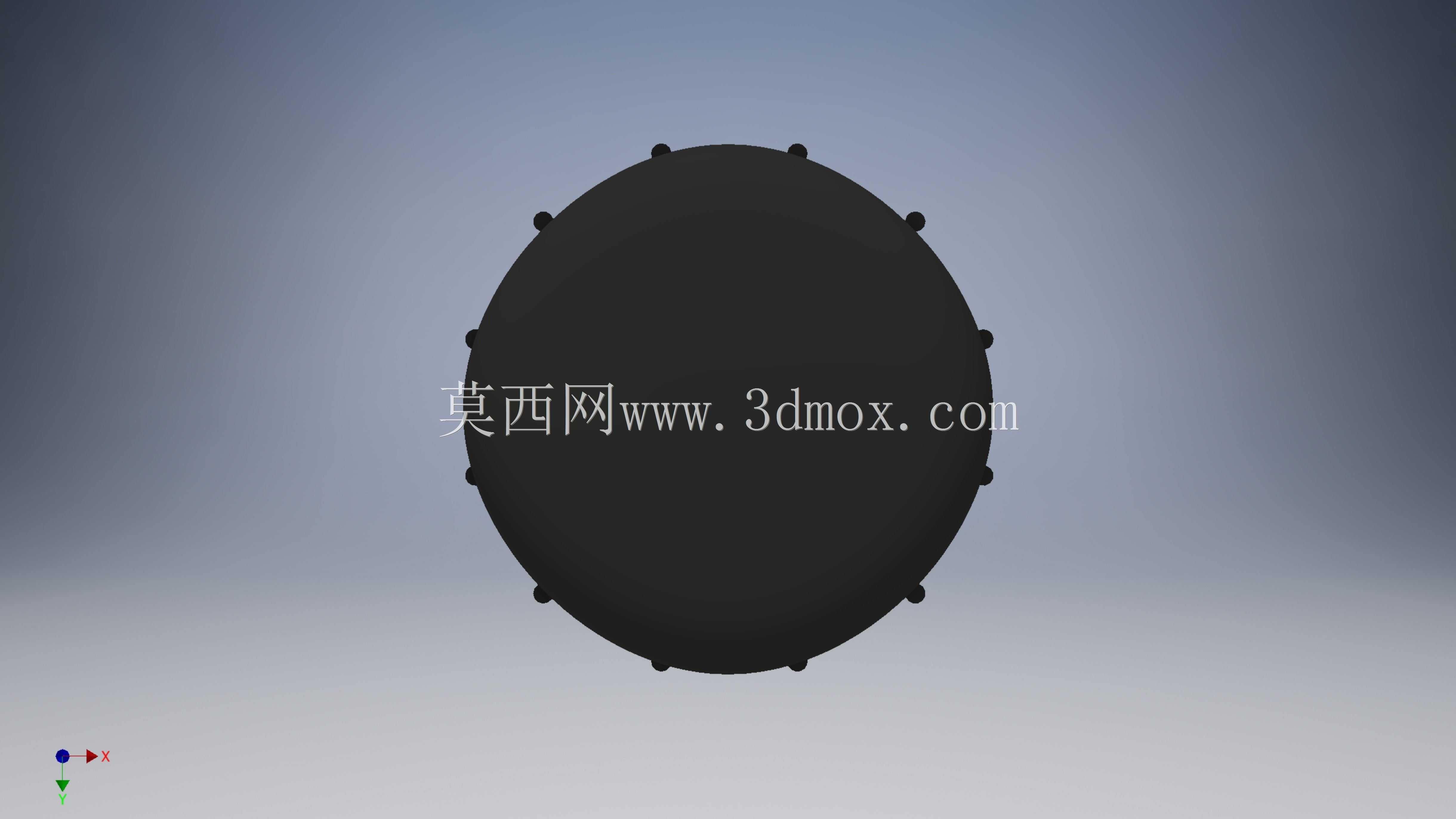

　　这类带内螺纹的黑色塑料端帽，在流体管路布设、小型机电设备装配、户外机柜走线端口防护场景中应用十分广泛，日常做结构设计时经常会碰到需要给外露螺纹段做防护、或是给腔体端口做简易封盖的需求，这类零件看似不起眼，却直接影响整套设备的后期运维可靠性与外观整洁度。从结构特性来看，该端帽采用内螺纹旋合的连接方式，相比直插式的橡胶堵头，连接可靠性更高，不会因为设备运行过程中的振动、管路内介质的小幅压力波动出现松脱掉落的问题，外圆周做了均匀分布的竖向防滑棱，徒手装配时不需要借助额外工具就能施加足够的拧紧力矩，日常检修拆卸也十分便捷，不需要预留扳手卡位空间，对狭小安装空间的适配性更好。端帽的内腔深度做了针对性设计，

　　螺纹段长度刚好覆盖常规外露的外螺纹接头长度，旋合到位后，端帽的端面能紧贴对接件的安装基准面，既可以完全包裹住外露的螺纹牙型，避免运输、装配过程中螺纹被磕碰损伤，也能阻挡外界的灰尘、水汽、切削碎屑进入管路或腔体内部，对于需要长期裸露在车间环境、户外工况下的设备端口，能有效减少螺纹锈蚀、异物卡滞的问题，降低后期运维时接头拆卸的难度。设计这类塑料端帽时，首先要匹配对接端的外螺纹参数，确认螺距、牙型角、公称直径的匹配度，避免出现旋合卡顿、滑牙的问题，同时要根据使用场景选择合适的塑料材质，如果是普通车间常温环境下的防护使用，常规的PP或ABS材质就能满足强度要求，成本也更低；如果是用在有切削液飞溅、或是存在弱腐蚀介质的工况，

　　就要选用耐化学性更好的尼龙材质，避免端帽长期接触介质后出现开裂、溶胀的问题。端帽的壁厚设计也需要结合材质特性做平衡，壁厚过薄会导致螺纹段强度不足，拧紧力矩稍大就会出现螺牙崩裂、端帽变形的问题，壁厚过厚则会增加材料成本，同时注塑成型时容易出现缩痕、内部应力集中的问题，长期使用后容易出现自然开裂。从安装边界来看，这类端帽的外圆直径比螺纹公称直径大出一个防滑棱的高度，设计安装空间时，只需要在对接端口周围预留出略大于端帽外圆的操作空间即可，端帽的轴向长度较短，不会占用过多的轴向安装空间，对于布局紧凑的小型设备、集成化管路系统十分友好。端帽的顶部做了封闭的平面设计，没有额外的凸起结构，装配完成后外表面平整，不会出现勾挂线缆、

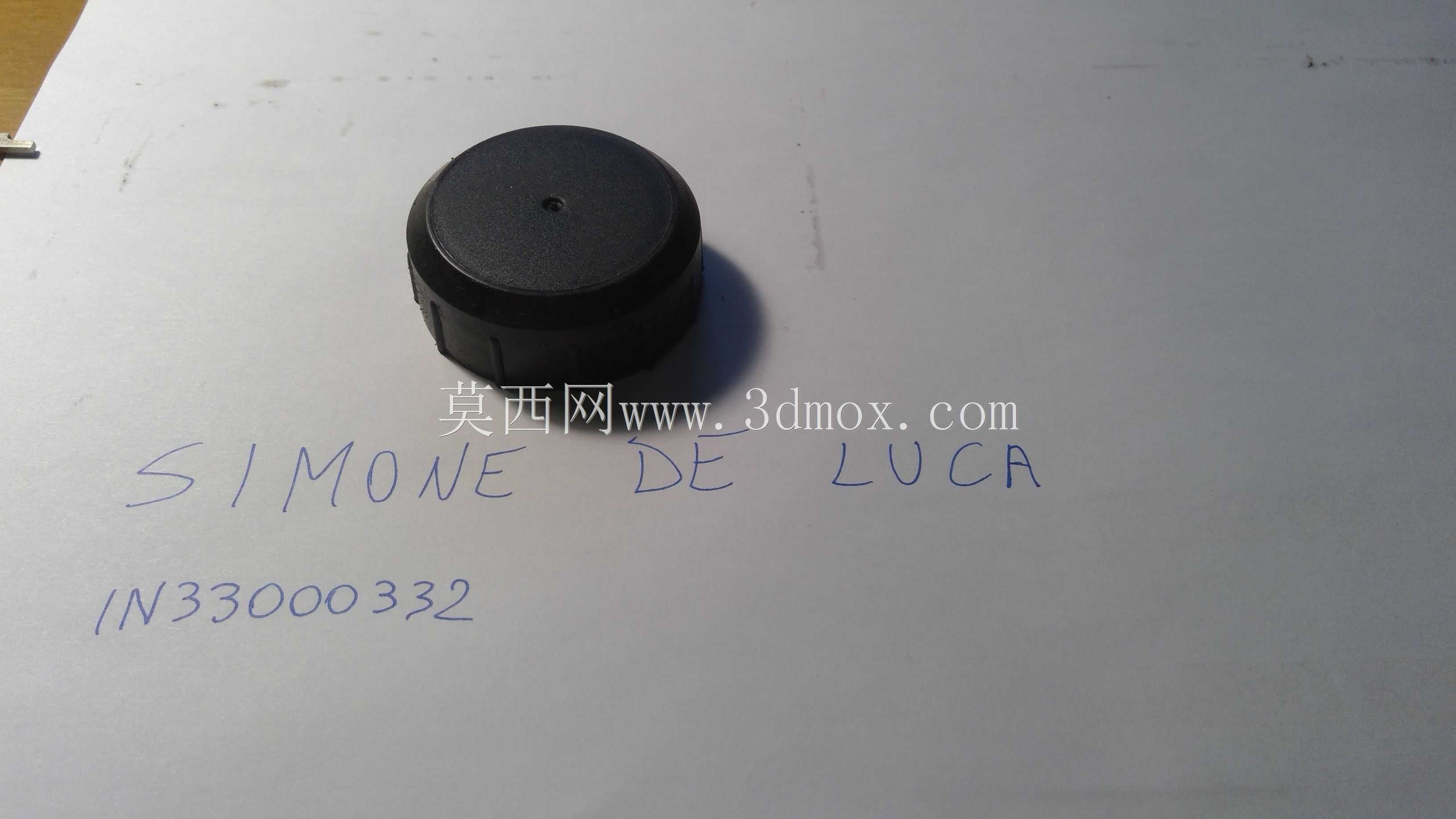

　　磕碰操作人员的问题，黑色的外观也和大多数工业设备的深色外壳、金属管路配色协调，不会出现突兀的视觉效果。在实际选型应用中，还要注意端帽的工作温度范围，普通塑料材质的端帽不适合用在高温管路附近，长期高温环境下会导致塑料软化变形，失去螺纹连接的紧固力，也不适合用在需要频繁拆卸的位置，塑料螺牙的耐磨性能相比金属件更差，频繁拆装会加速螺牙磨损，导致连接间隙变大、密封防护性能下降。这类端帽除了基础的防护作用，在一些低压的气动回路、非承压的储液腔体上，也可以配合端面的密封垫片实现简易的密封封堵作用，不需要额外加工复杂的封堵结构，能大幅降低零件加工成本与装配复杂度，是结构设计中性价比很高的一类小型紧固件。
