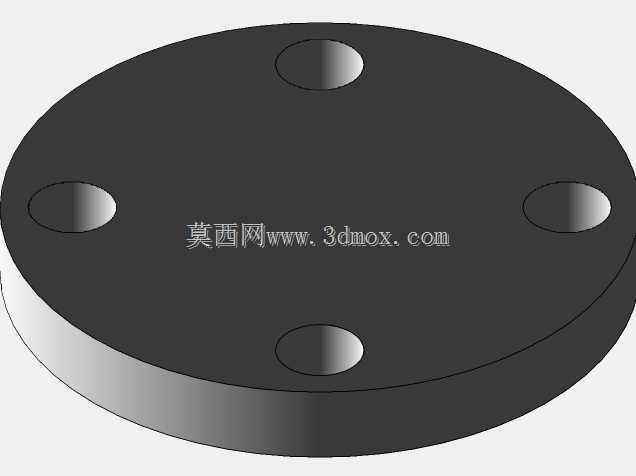

ASME16.5标准1-1/4凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统中，盲板法兰是实现管路末端封堵、分段检修隔离的核心承压连接件，这款符合ASME 16.5标准的1-1/4英寸凸面盲板法兰，正是针对中小口径中低压管路的封堵需求设计的实体结构。从实际工程应用来看，这类凸面盲板常被用在泵阀进出口的预留端、管路分支的临时封堵位置、设备检修段的隔离点位，相比焊接封头，它具备可拆卸重复使用的特性，在需要定期通球检测、管路扩容改造、设备临时切换的场景下，拆装效率远高于永久封堵结构。

　　设计层面完全遵循ASME B16.5的尺寸规范，凸面密封面的凸起高度、表面粗糙度要求都匹配标准RF面法兰的密封要求，能够配合缠绕垫片、非金属平垫片实现可靠的静密封，避免管路内流体泄漏。本体为圆盘式实心结构，四个螺栓孔沿圆周均布，孔位的分度圆直径、孔径尺寸严格对应同压力等级同口径的对焊法兰、平焊法兰的安装参数，现场安装时不需要额外调整管路支架位置，可直接与现有法兰组对，穿入螺栓后按对角顺序拧紧即可完成封堵作业。

　　从结构受力角度考虑，凸面结构的设计一方面能够减少密封面的接触面积，在相同螺栓预紧力下获得更高的密封比压，适配水、油品、低压蒸汽等多种常见工业介质的密封要求；另一方面凸台结构也能对垫片形成径向定位，避免安装过程中垫片偏移错位，降低现场安装的出错概率。法兰本体的厚度尺寸经过承压强度校核，能够承受对应压力等级下的管路内压载荷，不会出现受压变形导致密封失效的问题，螺栓孔的周边没有应力集中的尖角结构，所有棱边都做了小倒角处理，既避免安装时划伤操作人员，也能减少螺栓紧固时的应力集中风险。

　　实际安装边界上，这款盲板的外径尺寸与同规格150LB等级的法兰完全匹配，安装后不会超出法兰外径范围，不需要额外预留周边操作空间，在管路排布紧凑的车间管廊、设备夹层内也能顺利安装。密封凸面的平面度公差控制在标准要求范围内，不需要现场二次研磨即可直接与垫片贴合，对于现场施工来说能够有效缩短安装工时。和普通平面盲板相比，凸面结构的密封性能更稳定，在存在轻微管路振动的工况下，也能维持可靠的密封效果，不容易出现介质渗漏问题。

　　在日常管路运维中，这类盲板还可以作为管路试压的封堵件使用，在管路分段试压时，安装在待试压段的末端，配合试压泵完成压力测试，试压结束后可拆下留存，在后续检修、改造作业中重复使用，相比一次性的焊接封堵件，长期使用的综合成本更低。建模过程中完全还原了实物的结构细节，包括螺栓孔的沉角、凸面与本体的过渡圆角、法兰外缘的倒角，所有尺寸参数都严格对标标准规范，可直接用于管路装配模拟、安装干涉检查、工装夹具设计等场景，结构工程师在做管路排布设计时，可直接调用该模型完成整体装配，不需要重新绘制法兰结构，能够有效提升设计效率。
