CA6140车床用四通法兰式管路连接接头

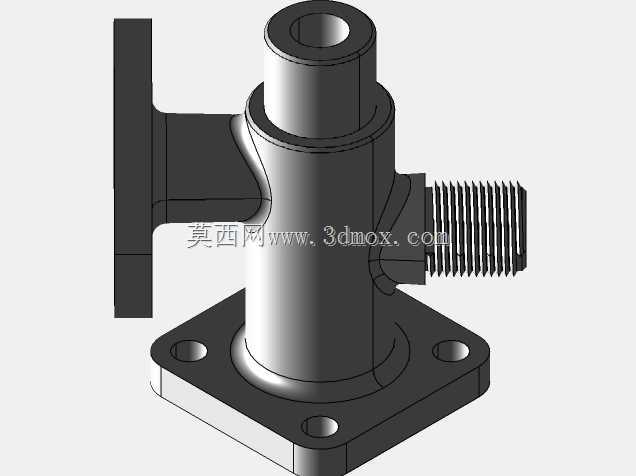

　　在普通卧式车床的流体管路布设场景中，这类多通路接头是打通不同管路走向、实现介质分流汇流的核心连接件，尤其在CA6140这类经典机型的润滑系统、冷却辅助回路里，需要同时对接三个以上不同走向的管路时，单通路弯头或直接头无法满足空间走向要求，这类四通结构的接头就成为管路布设的首选部件。从实际装机的工况来看，该接头底部采用方形法兰安装结构，四个角位预留了贯通安装孔，安装时可通过螺栓直接固定在机床床身的预制安装面上，相比螺纹旋入式的接头，法兰固定的形式能承受更高的管路振动，不会因为机床长期运行的切削振动出现接头松动、介质渗漏的问题，安装孔的孔位公差按照IT7级精度控制，能和床身安装位的预制螺孔精准对齐，不需要现场扩孔修正，

　　降低现场装配的调整工作量。接头的通路设计上，垂直方向设置上下两个贯通接口，其中顶部为光孔直插式接口，适配尼龙或金属材质的直插油管，安装时直接将油管插入接口后通过卡套锁紧即可完成密封，不需要额外缠绕密封带；侧方伸出的接口采用标准外螺纹结构，可直接对接带内螺纹的硬管管路，螺纹的牙型精度符合普通管螺纹的密封要求，拧紧后依靠螺纹牙的挤压配合即可实现低压回路的密封，不需要额外加装密封垫片，减少装配的零件数量。另一侧的法兰凸缘结构则是用来对接机床本体上的预制油路通道，安装时在结合面加装耐油橡胶垫片，通过法兰面的压紧力实现静密封，直接将床身内部的油路引出到接头内部，不需要额外增设过渡接头，大幅压缩管路布设的占用空间。从设计思路来看，

　　整个接头的流道采用等径设计，四个接口的通流截面保持一致，不会因为通路变向出现通流面积突变的问题，能避免润滑油或冷却介质在流道内部形成紊流，降低介质流动的阻力，保证各个支路的介质流量均匀，不会出现某一通路因为流道缩径导致流量不足的问题。接头的本体采用一体化锻造成型后机加工的工艺路线，没有拼接焊缝，避免了长期使用过程中焊缝位置因为油压脉动出现开裂渗漏的隐患，本体的壁厚按照1.6倍的额定工作压力做冗余设计，即使管路出现瞬时压力冲击，也不会出现本体开裂的问题。外形尺寸的边界控制上，整个接头的安装轮廓完全适配CA6140车床床头箱下方的预留安装空间，侧方螺纹接口的伸出长度不会和周边的走刀机构、皮带护罩产生运动干涉，

　　顶部的直插接口预留了足够的接管操作空间，装配时不需要拆除周边的其他零部件就可以完成油管的插拔维护。实际使用过程中，这类接头承担的是润滑油路的分流作用，将来自油泵的压力润滑油分配到床头箱的不同润滑点位，同时承接部分回油管路的介质汇流，因为安装位置处于机床切削液飞溅的区域，接头的外表面做了发黑防锈处理，能长期耐受切削液、润滑油的腐蚀，不会出现表面锈蚀剥落的问题。建模过程中，对接头的所有安装配合面都做了公差标注还原，法兰安装面的平面度、螺纹接口的同轴度、直插接口的内径公差都和实际加工要求保持一致，可直接用于机床维修的配件选型核对，也可以作为机床管路系统三维布线的参考零件，在做整机管路干涉检查时，能准确还原接头的实际安装轮廓，避免管路布设完成后出现装配干涉的问题。
