蒸汽机十字头传动连接结构件

　　在往复式蒸汽动力设备的传动链路里，十字头是衔接活塞连杆与曲柄滑块机构的核心中间构件，承担着把活塞的直线往复推力平稳传递给连杆、同时抵消连杆摆动产生的侧向分力的关键作用，这类构件的设计合理性直接决定了整套动力机构的运行平顺性与磨损寿命。从实际应用场景来看，这类十字头构件广泛适配于中小型卧式蒸汽机、老式蒸汽动力机车、固定式蒸汽泵组等采用曲柄滑块传动结构的蒸汽动力设备，安装位置处于气缸与曲轴箱之间的十字头滑道区域，工作过程中需要持续承受交变的轴向推力与侧向载荷，同时在滑道内做高频往复滑动，因此结构设计上必须兼顾刚性、耐磨性与装配便利性。

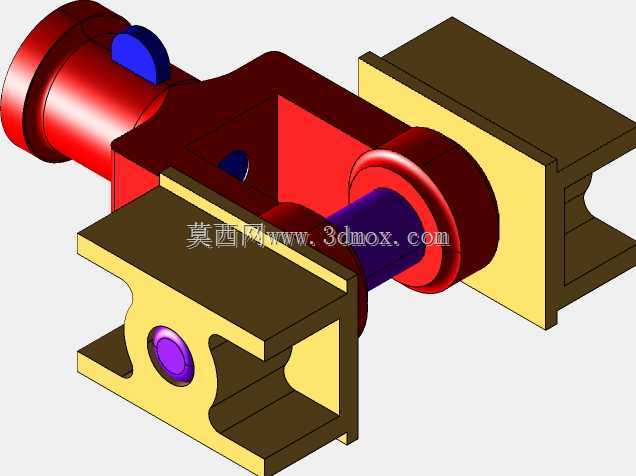

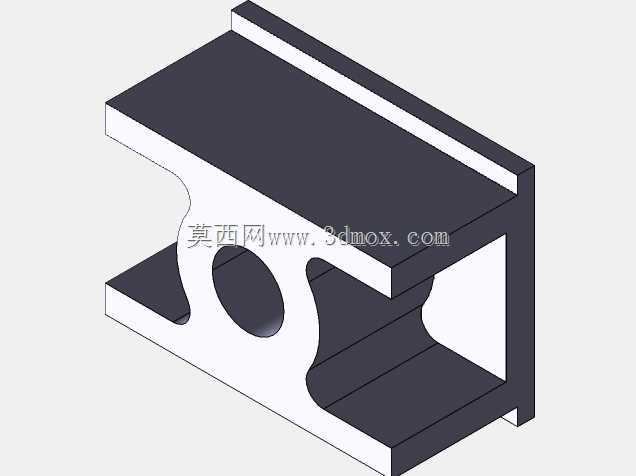

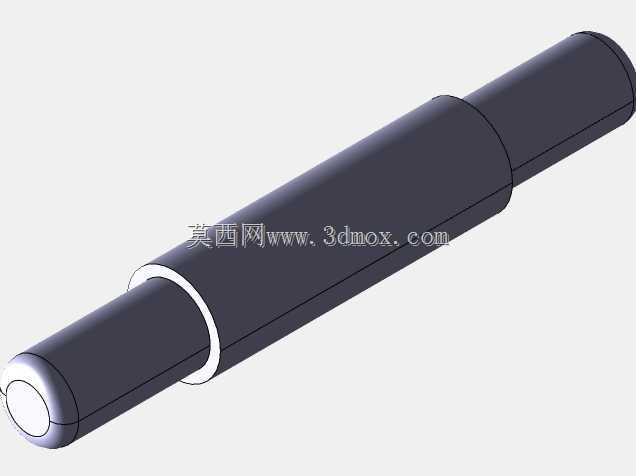

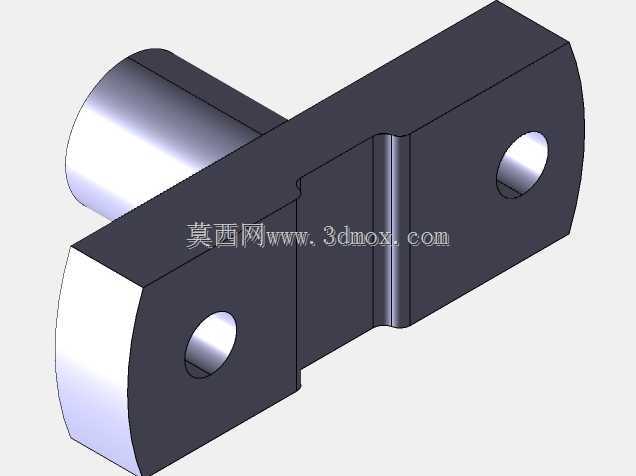

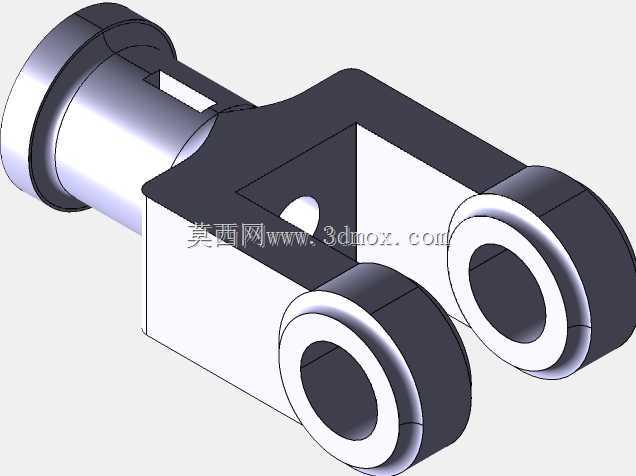

　　从结构设计思路来看，该十字头采用对称式工字形截面主体结构，上下两端的平行翼面直接作为与滑道配合的滑动支撑面，这种截面设计在保证整体抗弯、抗扭刚性的前提下，尽可能削减了非受力区域的材料冗余，有效降低了构件自身的往复运动惯量，减少动力传递过程中的惯性冲击。主体中部开设的同轴销孔用于安装十字头销，实现与连杆小端的铰接配合，销孔周边做了局部加厚处理，避免铰接位置长期受交变载荷出现应力集中导致的开裂变形；主体侧面的弧形让位结构，是为了规避连杆摆动过程中与十字头本体的运动干涉，弧形轮廓的曲率完全匹配连杆摆动的最大包络轨迹，在保证结构强度的同时留出了足够的运动间隙，不会出现运行卡滞的问题。

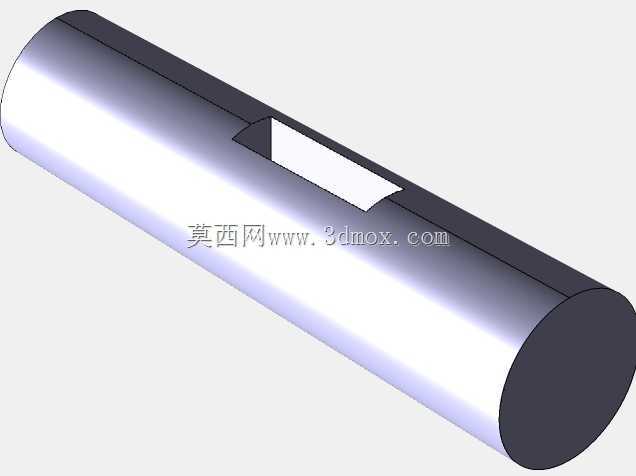

　　从安装边界与尺寸适配角度来说，上下翼面的平行度、平面度公差需要严格控制在滑动配合的要求范围内，表面粗糙度需要满足滑动摩擦的工况要求，必要时可以在翼面外侧镶嵌减磨合金衬层，降低长期往复滑动的磨损速率。中部销孔的轴线需要与上下滑动翼面保持严格平行，同时与十字头的运动方向垂直，否则会导致连杆摆动过程中出现偏载，加剧十字头销、连杆衬套以及滑道的异常磨损。十字头与活塞推杆的连接端设置有定位止口与锁紧结构，能够保证活塞推杆的轴线与十字头运动轴线完全重合，避免活塞在气缸内出现偏磨，影响气缸的密封性能与压缩效率。

　　在实际工况运行中，十字头的受力状态会随着曲柄转角的变化持续改变，做功行程中需要承受活塞传递的蒸汽推力，此时侧向力会将十字头压紧在一侧滑道面上，回程过程中受力方向反向，十字头会贴合另一侧滑道面，因此上下翼面的两个滑动面都需要做均匀的耐磨处理，同时润滑通道的设计需要覆盖整个滑动行程，保证往复运动过程中滑动面始终有均匀的润滑油膜，避免干摩擦导致的滑道拉伤。这类十字头的建模过程需要重点关注各个配合面的形位公差设定，铰接孔的配合精度需要满足转动副的间隙要求，既不能间隙过大导致传动冲击，也不能间隙过小出现润滑不足抱死的问题；主体的壁厚过渡需要做圆角处理，避免热处理或者受力过程中出现应力集中，尤其是销孔与主体连接的位置、翼面与腹板连接的位置，圆角半径需要根据载荷大小做合理匹配，在不干涉周边部件运动的前提下尽可能增大过渡圆角，降低应力集中系数。

　　对于设备运维与备件替换场景来说，这类十字头的三维模型可以直接用于备件的测绘加工、装配干涉校验以及传动机构的运动仿真，通过运动仿真可以模拟不同曲柄转角下十字头的位置、受力变化，验证让位结构是否存在干涉、滑动行程是否满足设计要求，也可以基于模型做有限元分析，校核最大蒸汽推力下构件的变形量与应力分布，优化局部壁厚与加强结构，在保证强度足够的前提下进一步降低构件重量，提升动力传输效率。
