输送泵用五通连接阀结构设计

　　在流体输送系统的现场改造与配套设计中，这类五通连接结构的应用场景非常明确，主要配套各类容积式、离心式输送泵的出口端集成安装，解决传统管路外接多个检测元件时需要多次开孔、加装多个三通接头导致的管路冗余、泄漏点增多的问题。很多现场运维和设计人员都遇到过，泵出口需要同时接压力检测表、变频系统的压力传感器、回流支路、输出主管路，还有排气或者取样接口的时候，传统做法是在泵出口短节上依次接多个三通、弯头，整个管组伸出长度长，振动工况下接头容易松动泄漏，而且安装时找正麻烦，后期维护拆换元件也要拆一大段管路。这个五通结构的设计思路就是把多个接口集成在同一个阀体上，直接拧在泵的出口外螺纹接头上，一次性把五个通路的接口整合到位，大幅减少外接接头数量。

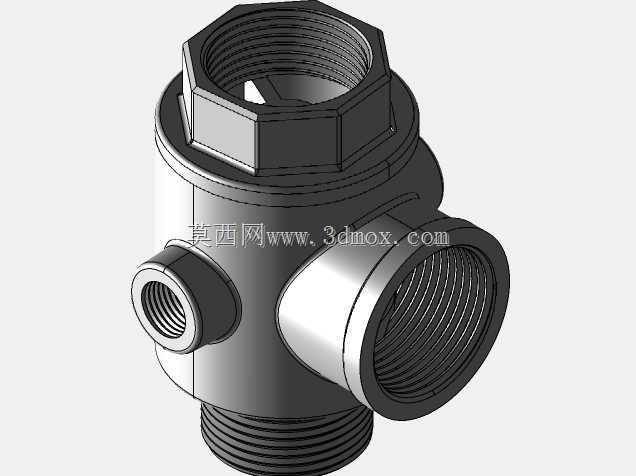

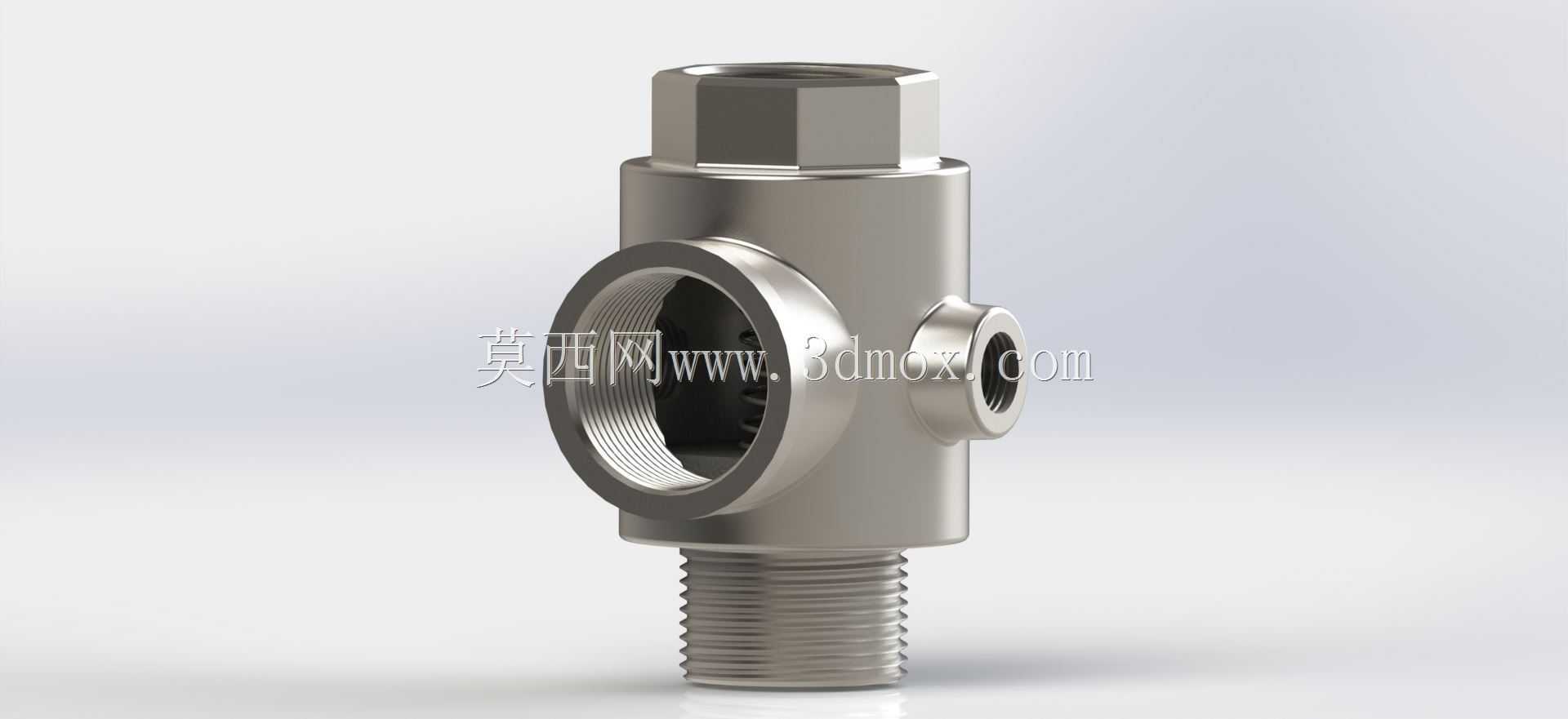

　　从结构上看，阀体主体采用圆柱形一体化锻压坯料加工，没有拼接焊缝，整体强度比焊接拼装的多路接头高很多，适合泵出口带脉冲压力的工况。底部的外螺纹接口是和泵出口直接连接的安装端，螺纹规格匹配常规工业输送泵的标准出口螺纹，安装时不需要额外加工过渡接头，直接缠生料带或者加密封垫拧入即可，安装扭矩控制在常规管螺纹密封的扭矩范围内，不会因为拧入过深导致阀体变形。顶部的内螺纹接口通常用来接压力表或者压力变送器，接口轴线和底部安装螺纹同轴，这样压力检测元件直接正对泵出口的流体流向，检测到的压力数据更准确，不会因为管路偏流导致检测值偏差。侧面的大口径内螺纹接口是主输出通路，和输送主管路连接，通径和泵出口通径保持一致，不会因为集成多路接口产生节流损失，

　　流体从底部进入阀体后，直接从侧面主通路输出，流道做了圆弧过渡，没有直角死区，减少流体阻力和杂质沉积的可能。另外两个小口径侧接口，一个用来接变频系统的压力传感器，给变频器提供实时压力反馈信号，实现泵的变频恒压控制，另一个可以接排气阀或者取样阀，或者接小型回流支路，接口的螺纹规格匹配常规的小型仪表接头，不需要额外变径。设计的时候特意把各个接口的朝向做了优化，主输出接口和两个小仪表接口、顶部接口的角度互相错开，安装的时候各个外接元件不会出现干涉，比如传感器的接线不会和压力表的表盘碰在一起，主管路的法兰也不会和其他小接头抢安装空间。阀体的壁厚按照泵出口最高工作压力的1.5倍安全系数设计，常规工况下可以承受1.6MPa的工作压力，适合水、

　　轻度腐蚀性流体、润滑油等常见输送介质，内部流道做了倒角去毛刺处理，不会因为流道尖锐边角导致流体紊流，也减少了气蚀发生的概率。安装边界方面，整个阀体的高度控制在常规泵出口接头的安装空间范围内，不会因为加装这个五通阀导致泵组整体高度超出原有安装防护罩的尺寸，侧面各个接口的外伸长度也经过核算，在常规的泵组安装机架内，不需要额外扩大安装空间。现场使用的时候，只需要把原来泵出口的短节拆下来，直接装上这个五通阀，就可以同时完成主路输出、压力检测、传感器安装、排气/取样多个功能，后期维护的时候，拆换压力表或者传感器不需要关停主路太久，甚至带压工况下（配合针型阀）就可以拆换元件，大幅减少运维工作量。很多做恒压供水、流体输送变频改造的项目里，这种集成式五通阀比零散拼接的接头组可靠性高很多，因为减少了至少三个螺纹连接点，泄漏概率大幅降低，而且整体刚性更好，泵运行时的振动不会导致小接头松动断裂。建模的时候要注意各个接口的螺纹同轴度，尤其是底部安装螺纹和顶部仪表接口的同轴度，偏差过大会导致压力表安装后歪斜，读数不方便，也会影响密封性能；主通路的流道和底部入口的对中度也要保证，不然会产生侧向推力，长期运行下阀体容易受疲劳应力损坏。另外阀体的外部六角结构是用来施加安装扭矩的，尺寸符合标准管钳的卡口尺寸，安装的时候不需要用管钳夹阀体的圆柱面，避免夹伤阀体表面导致锈蚀。
