便携式圆柱形立体声蓝牙音箱结构设计

　　这款圆柱形立体声扬声器的三维结构设计，首先围绕桌面近场聆听、户外便携使用两类核心场景展开，在结构布局上充分考虑了不同使用环境下的摆放稳定性与声学输出效果。整体采用一体化圆柱壳体设计，壳体两端做圆弧收边处理，放置在平整桌面时，圆柱面与支撑面形成线性接触，配合壳体底部预设的微小平面定位区，无需额外支架即可稳定放置，避免圆形壳体易滚动滑落的问题，同时圆柱形态在背包、收纳袋中携带时不会产生尖锐棱角剐蹭收纳织物的情况，适配日常通勤、短途户外出行的携带需求。

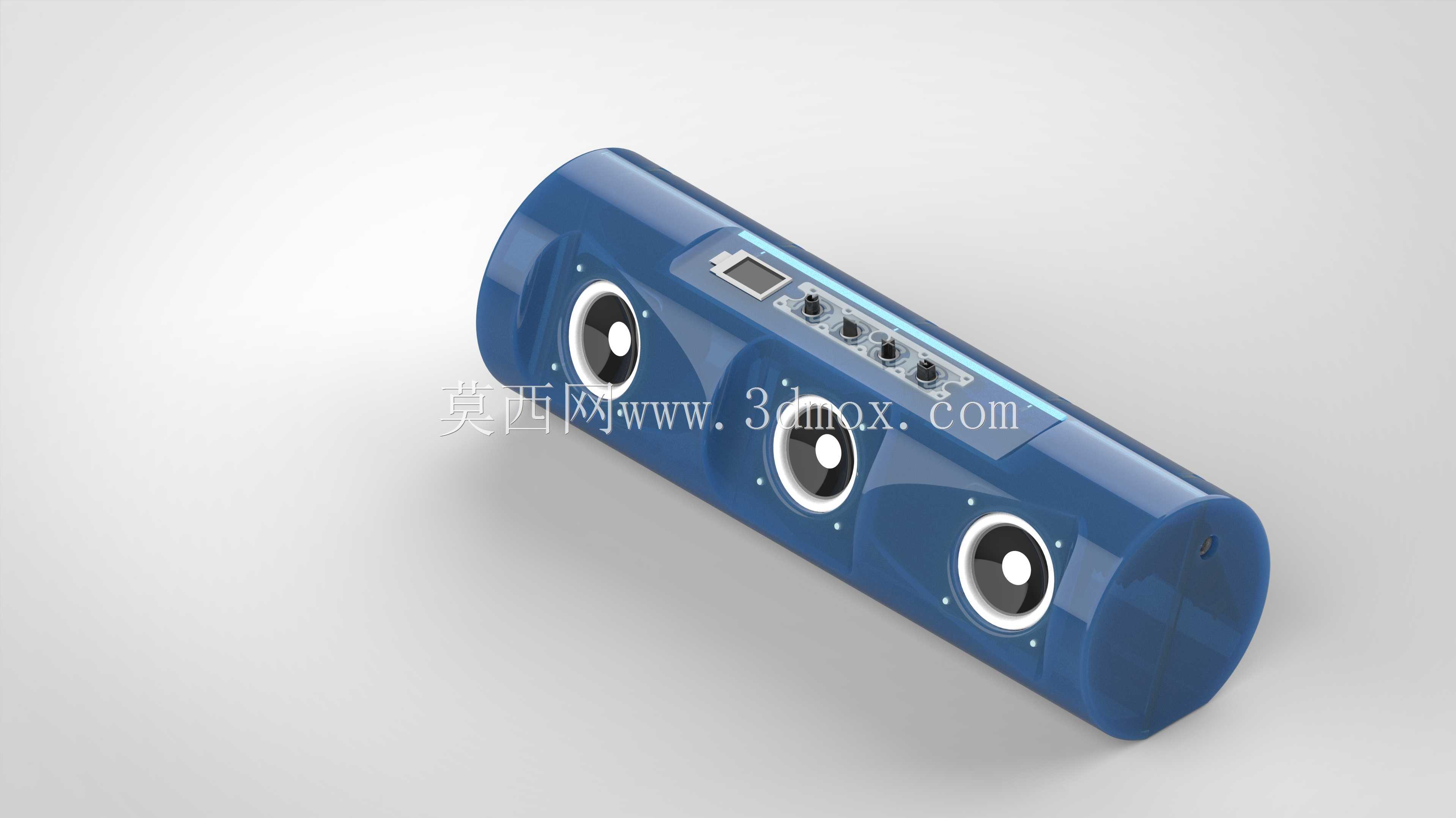

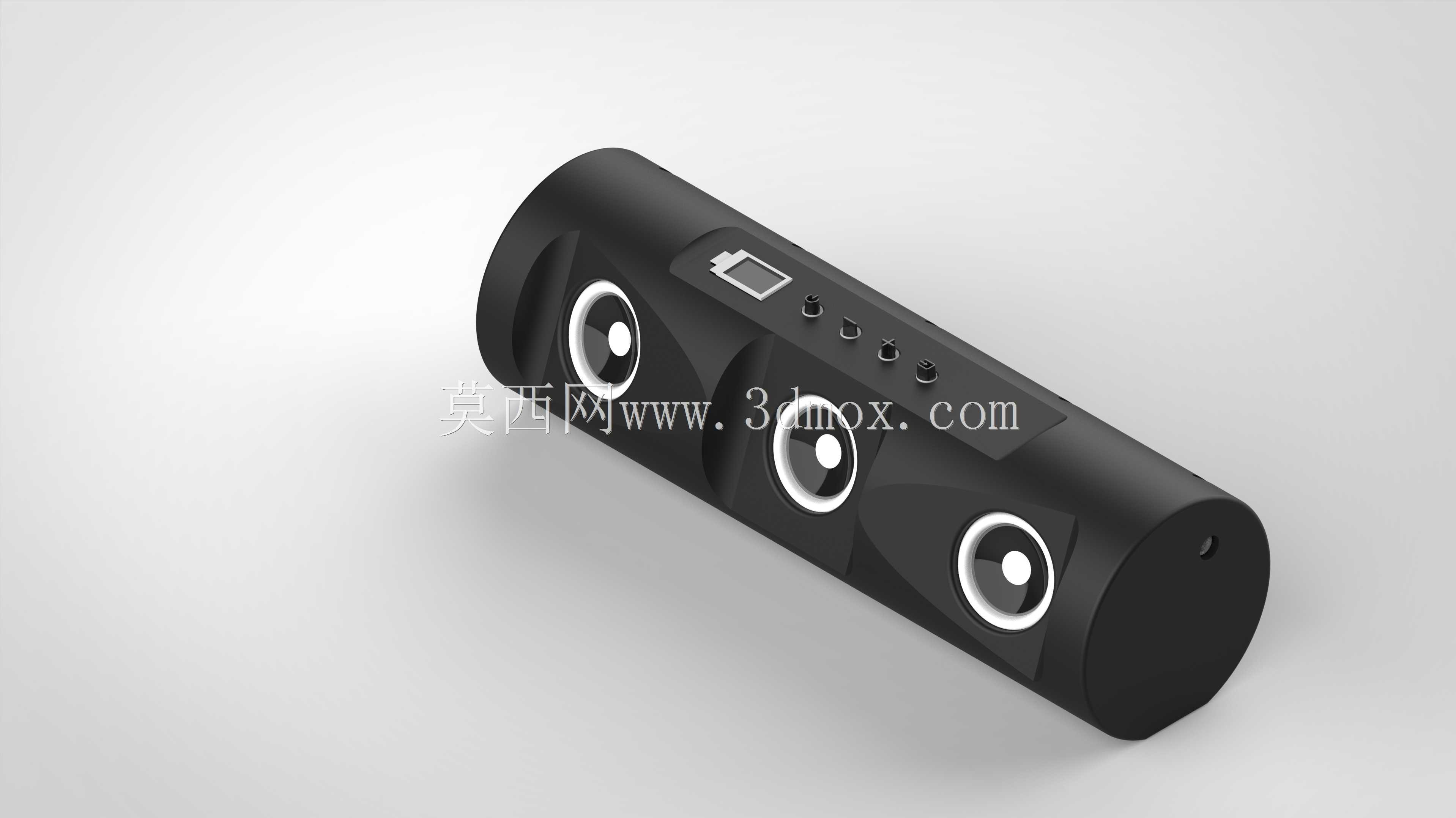

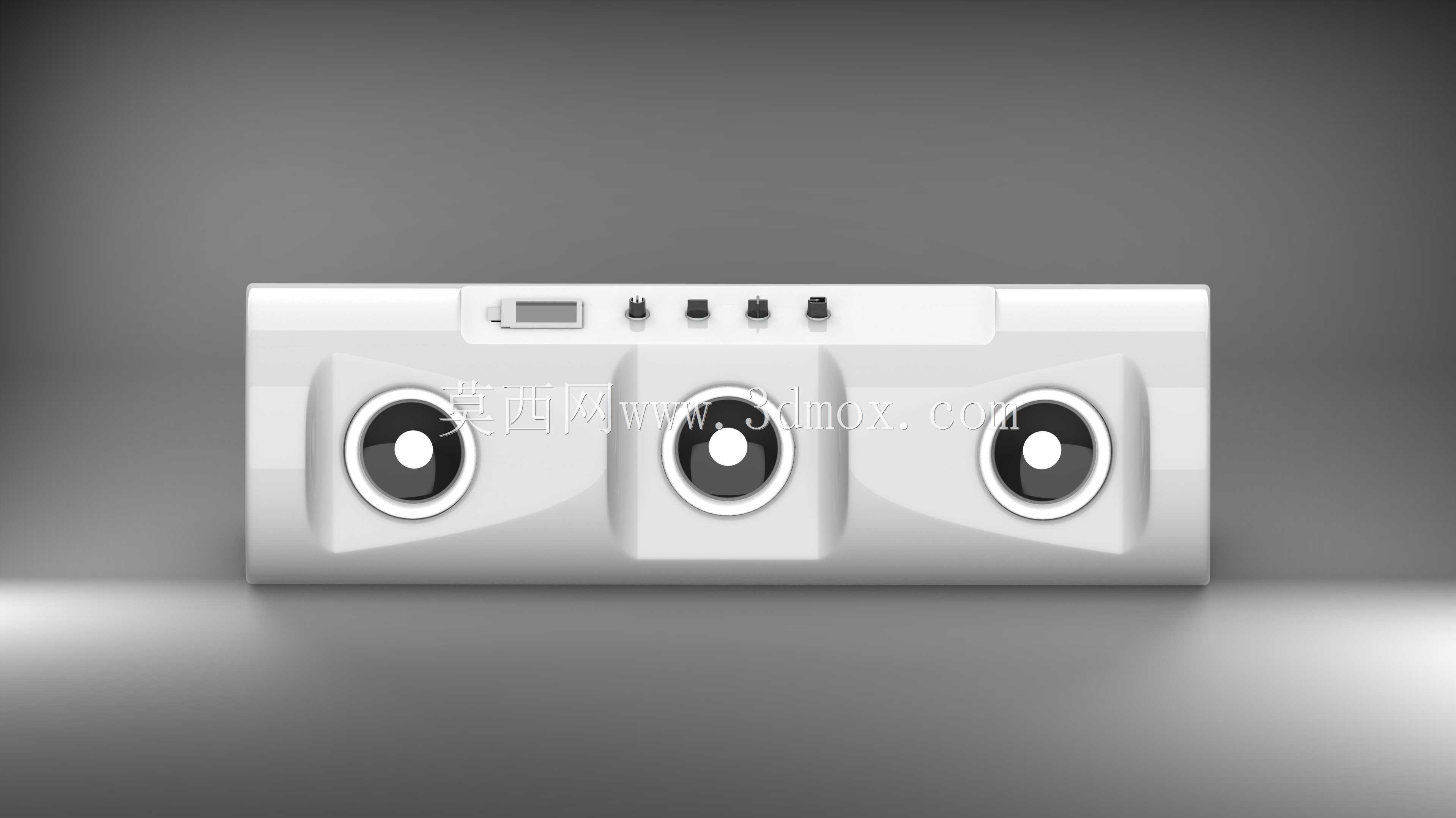

　　功能布局上，壳体正面沿轴向等距布置三个全频发声单元，两侧单元与中间单元形成声道分离度，在近场1米范围内可形成宽度约1.2米的立体声场，满足单人桌面观影、音乐聆听的声场覆盖需求，单元外圈采用环形装饰圈做结构防护，避免日常使用中异物磕碰振膜造成损坏。壳体顶面靠一侧集成了功能操控区，依次布置电源开关、音量加减、曲目切换、模式切换四个物理按键，按键采用凸起式硅胶结构，按键行程控制在1.2mm，按压反馈清晰，盲操作时可通过按键间距快速识别功能，无需目视即可完成操作；按键旁设置矩形电量显示窗，内置四格LED电量指示，可直观显示剩余电量，避免户外使用时突然断电的情况。

　　结构设计阶段，壳体采用上下对半扣合的装配方式，扣合位置设置在圆柱壳体的水平中分面，内部预设定位柱与卡扣位，装配时无需额外螺丝即可完成上下壳的初步固定，仅在壳体两端隐藏位置设置两颗紧固螺丝，既保证壳体连接强度，又保证外观面无外露螺丝，提升整体外观完整性。内部腔体根据三个发声单元的位置做独立分隔，每个单元对应独立的声腔空间，避免单元之间的声波干涉，同时腔体内壁预设2mm厚度的吸音棉安装位，可有效减少壳体内驻波，提升中低频声音的清晰度。

　　接口部分设置在壳体端面位置，预留通用充电接口与音频输入接口，接口处做内凹设计，接口端面比壳体端面内凹3mm，插接线材时接头不会突出壳体外，放置时不会挤压接头造成接口损坏。安装边界方面，整体圆柱直径为68mm，轴向总长度为210mm，壳体壁厚控制在2.5mm，采用ABS材质注塑成型时可保证足够的结构强度，同时整体重量控制在420g左右，兼顾便携性与放置稳定性。壳体表面采用细磨砂晒纹处理，日常使用中不易残留指纹与轻微划痕，长期使用仍能保持较好的外观状态。

　　在声学结构匹配上，每个发声单元的安装位都设置了密封胶圈槽，装配时加装硅胶密封圈，保证声腔的气密性，避免声腔漏气造成低频量感不足的问题；单元固定采用三点式卡扣加一颗紧固螺丝的方式，既方便装配，又能保证单元安装的同轴度，避免单元偏位造成的声像偏移问题。内部电路板安装位预设在操控按键下方的腔体内，电路板与壳体之间设置1mm的间隙，预留缓冲泡棉安装空间，可吸收携带过程中产生的振动，避免电路板上元器件受振动出现虚焊问题。电池仓设置在壳体另一端的独立腔体内，与声腔、电路板腔做物理分隔，电池通过双面胶与卡扣双重固定，即使受到意外冲击也不会出现电池移位的情况，同时电池仓位置预设散热间隙，长时间大音量工作时可及时散出电池与电路板产生的热量，避免壳体内温度过高影响元器件使用寿命。

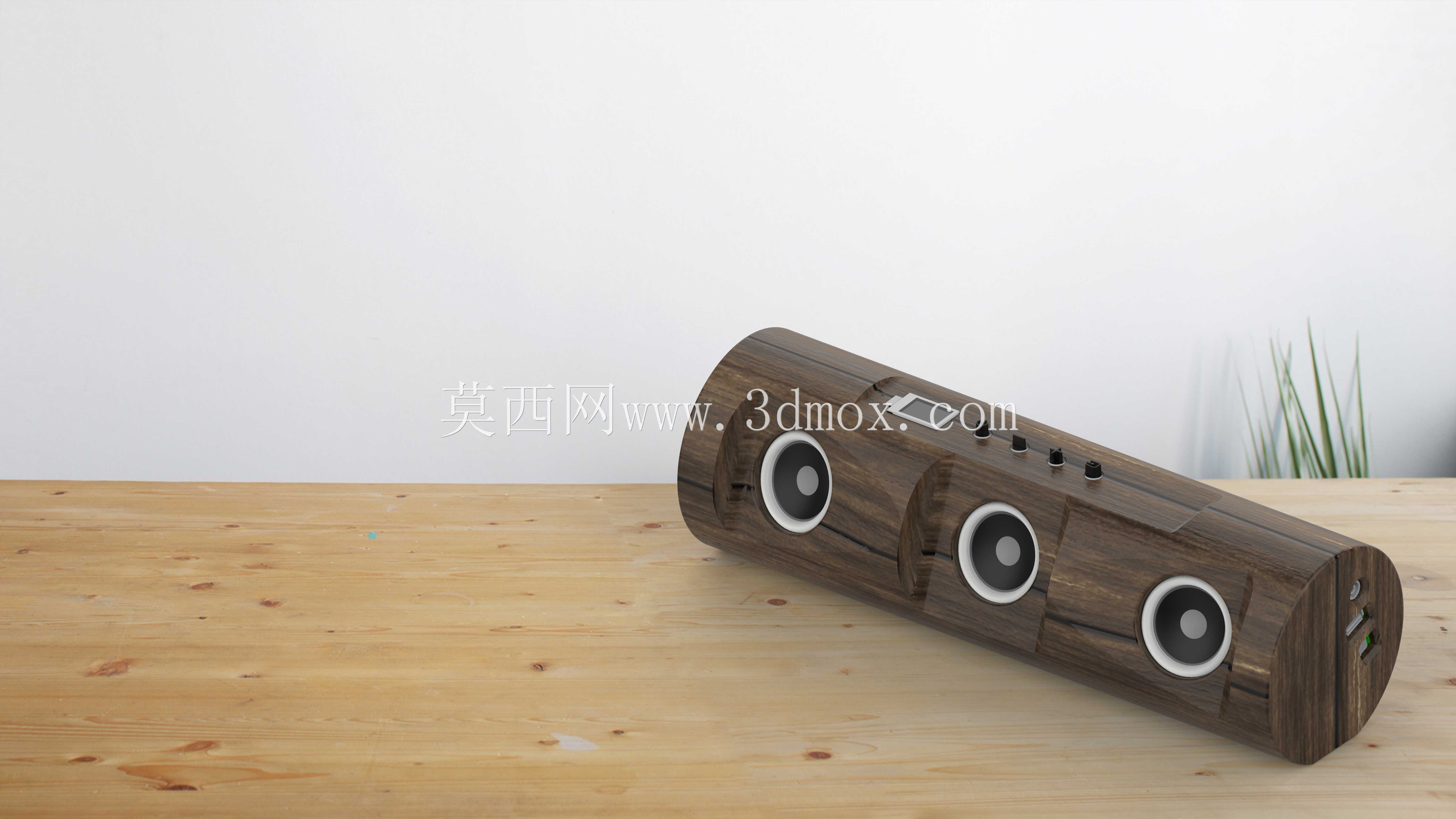

　　实际使用场景中，这款扬声器既可以放置在办公桌面作为电脑外接音频设备，也可以在露营、野餐等户外场景中作为便携音频播放设备，圆柱形态的设计在户外放置时，即使遇到轻微的触碰也只会小范围滚动，不会像方形设备那样容易倾倒；同时三个单元的布局在环绕摆放时，也能为小范围多人场景提供相对均匀的声音覆盖，满足3-5人小范围聚会的音频播放需求。结构设计过程中充分考虑了注塑生产的工艺性，所有外观面都做了脱模斜度处理，斜度控制在1.5度，避免注塑脱模时出现表面拉伤；内部筋位厚度控制在1.2mm，避免壁厚不均造成的注塑缩痕问题，保证量产时的外观良率。
