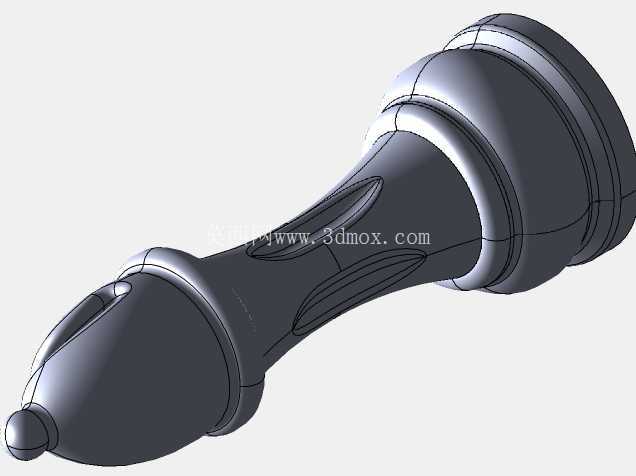

入耳式流线型耳机结构三维设计

　　这款入耳式耳机的结构设计，首先围绕日常通勤、办公桌面、移动出行等高频使用场景展开，在建模阶段就优先考虑了佩戴贴合度与腔体声学空间的平衡。从结构层面看，整体采用收腰流线型腔体设计，入耳端做了圆弧过渡处理，能够适配多数人耳甲腔的生理曲线，减少长时间佩戴产生的挤压异物感，腔体尾部的圆润造型既可以避免勾挂衣物，也能为内部发声单元、走线预留足够的装配空间。

　　设计过程中没有采用市面上常见的直筒式腔体结构，而是在腔体中部做了内凹的曲面收腰，这个结构一方面可以提升手持插拔时的摩擦力，方便用户快速调整佩戴位置，另一方面也能在不增加整体壁厚的前提下提升腔体的结构强度，减少日常跌落、挤压带来的壳体开裂风险。入耳端的出声嘴做了阶梯式限位结构，能够匹配不同尺寸的硅胶耳套，安装后耳套不会因为日常拉扯出现松脱移位的问题，出声嘴端部的小圆角处理，也能避免耳套安装时被锐边割破。

　　从安装边界来看，整体腔体最大外径控制在16mm以内，腔体总长度控制在38mm左右，尾部的出线位置做了圆弧导向结构，线材从腔体尾部斜向引出，能够避免线材弯折角度过大导致的内线断裂问题，出线位置的凸台结构可以配套线卡做应力释放，当线材受到外力拉扯时，外力不会直接作用在内部焊点上，提升产品的使用寿命。腔体的合模线设置在侧面流线的切线位置，后续做表面处理时可以很方便地打磨合模线痕迹，不会在外观面留下明显的拼接缝。

　　在功能特性的匹配上，腔体内部预留了10mm直径的动圈单元安装位，单元安装位置做了0.2mm的定位凸台，装配时可以快速定位，不需要额外做治具校准，单元与壳体之间的预留间隙可以填充密封泡棉，减少声腔漏音问题。腔体尾部的空间可以预留分频元件或者蓝牙模块的安装位置，如果做有线版本可以直接在尾部固定3.5mm插头的尾档，如果做TWS版本也可以在尾部扩展充电触点的安装位，结构具备不错的延展性，不需要大幅修改主体曲面就可以适配不同的产品方案。

　　建模阶段对所有曲面都做了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，壳体壁厚统一设置为1.2mm，既可以满足注塑成型的工艺要求，不会出现缩水、缺胶的问题，也能尽可能控制产品整体重量，单耳重量可以控制在5g以内，提升佩戴的轻量化体验。腔体表面没有做多余的装饰凹槽或者凸起结构，后续做表面工艺处理时，不管是哑光磨砂还是亮面烤漆都可以直接适配，不需要额外做电极避让或者治具遮挡，能够降低后续量产的工艺复杂度。

　　实际使用中，这种流线型的腔体结构在用户侧躺使用时，也不会因为壳体突出过多挤压耳廓，适配桌面办公午休、长途出行靠坐休息等场景的使用需求。出声嘴的倾斜角度经过反复调整，与入耳方向保持15度的夹角，佩戴后出声方向可以正对耳道，减少声音传输过程中的损耗，提升低频的下潜表现。壳体上没有设计多余的按键凸起，如果需要扩展线控功能，可以在收腰位置预留按键安装位，按键表面与壳体曲面保持齐平，不会出现突兀的凸起影响整体外观的流畅度。
