渐开线花键轴连接结构三维数模

　　在机床主轴传动、重载进给机构这类需要传递大扭矩同时保证同轴度的装配场景里，花键连接是应用频次极高的结构形式，区别于普通平键单键槽的应力集中问题，多齿均匀啮合的花键结构能把载荷分散到整个配合圆周，既可以承受更高的交变冲击载荷，也能保证轴上滑移部件的移动导向精度，在CA6140这类普通车床的主轴箱、溜板箱传动链里，多处轴与齿轮、轴与离合器的连接都采用了这类标准花键结构。

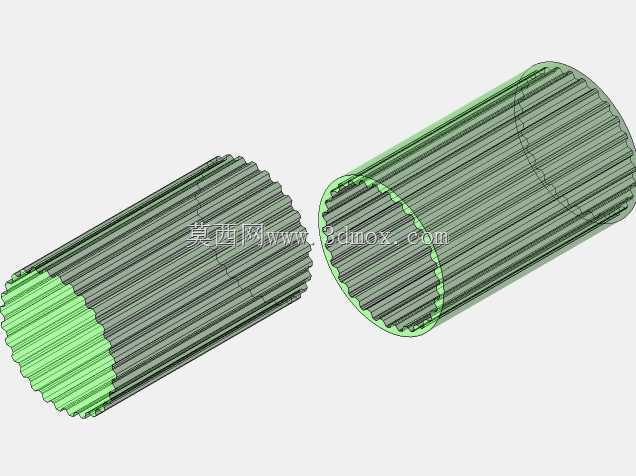

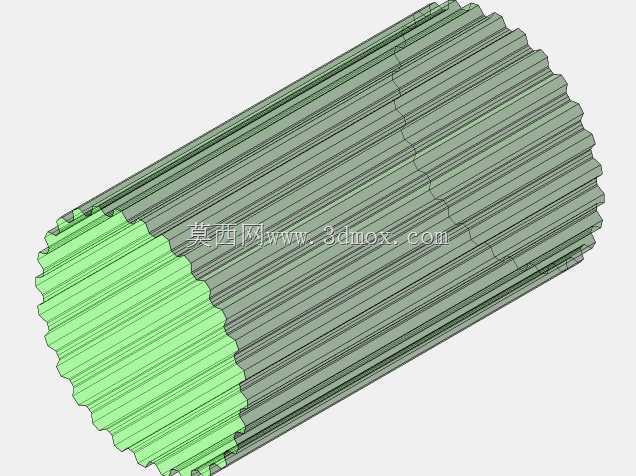

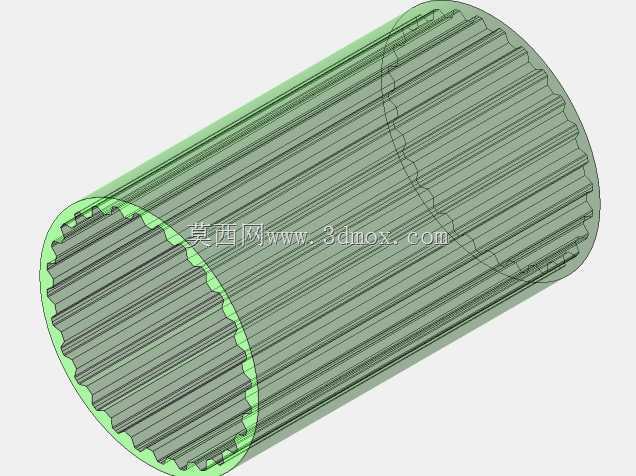

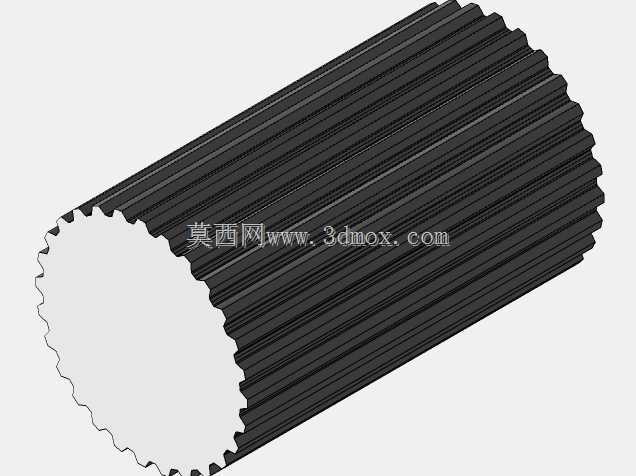

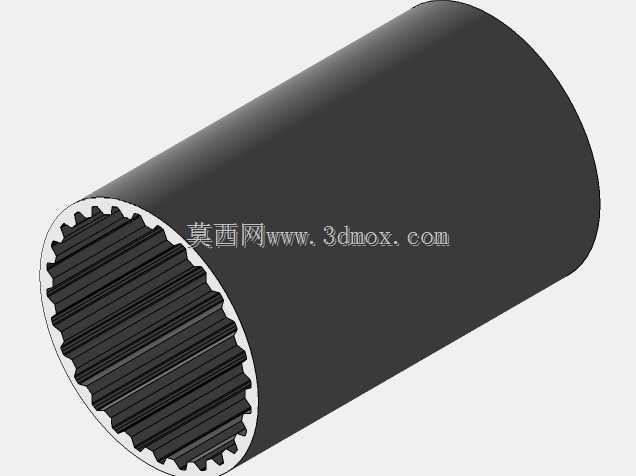

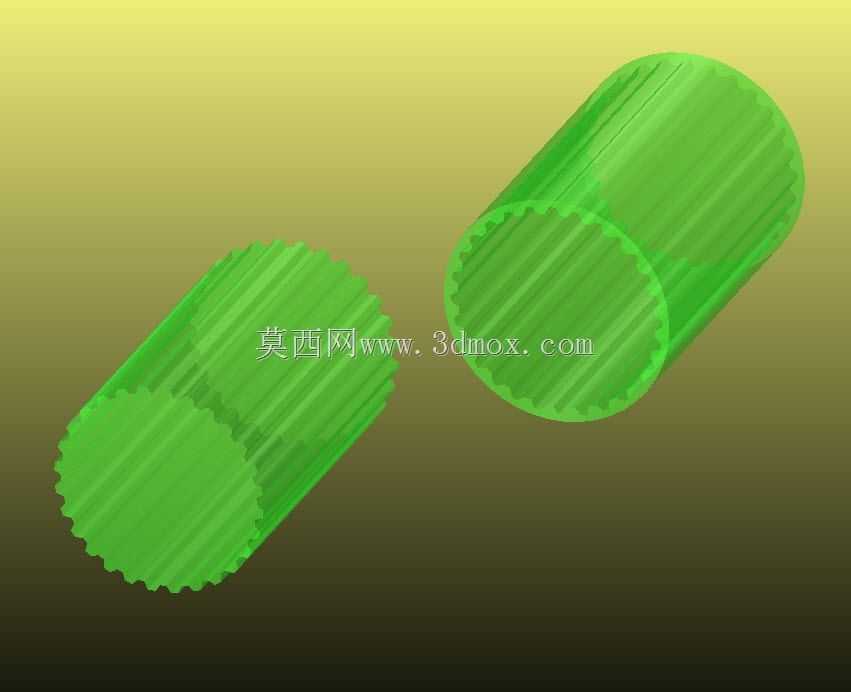

　　这套花键结构参照DIN 5480标准设计，采用30度压力角的渐开线齿形，齿侧配合精度可以满足中等精度的传动需求，建模过程中先通过齿形方程生成单个齿的截面轮廓，沿轴向拉伸后做圆周阵列得到完整的外花键轴齿形，对应的内花键套通过布尔运算切除配合齿形，保证齿侧的配合间隙符合通用传动的装配要求，没有做额外的变位修正，适配常规无特殊变位需求的传动场景。

　　从安装边界来看，这套花键副的配合公称直径为30mm，齿距参数对应模数1，配合长度28.7mm，安装时不需要额外做轴向的紧定结构，依靠齿侧的均匀接触就能传递额定扭矩，轴端可以根据装配需求加工退刀槽或者倒角，避免装配时齿边刮伤配合件的端面。实际装配过程中，这类花键的对中性较好，不需要反复调整同轴度就能完成装配，相比矩形花键，渐开线齿根的圆角过渡能大幅降低应力集中系数，在频繁正反转的传动场景里，齿根的疲劳寿命比同尺寸矩形花键高出30%以上。

　　设计时特意保留了齿面的完整建模精度，没有对齿形做简化处理，方便后续做有限元分析时直接导入模型，提取齿面接触应力、齿根弯曲应力的计算结果，也可以直接用于装配干涉检查，验证轴上配套的齿轮、轴承、隔套等零件的轴向位置是否存在干涉。在设备维护场景里，这类标准花键的互换性较好，磨损后可以直接更换同参数的标准件，不需要单独定制非标配件，能大幅降低设备停机维护的时间成本。

　　不同于定制化的非标花键，这套标准参数的花键结构可以直接复用在各类中小功率的传动机构里，比如小型输送机的辊筒传动、自动化设备的分度转轴、工装夹具的旋转轴连接，只要扭矩需求和安装尺寸匹配，不需要重新做齿形计算，直接调用模型调整轴段长度就能完成整套轴系的设计，能大幅缩短结构设计的建模周期。建模过程中对齿顶和齿根的过渡圆角做了符合加工工艺的处理，没有出现建模特征的锐角，后续生成工程图时可以直接标注齿形参数、配合公差，不需要额外修正工艺结构，符合实际机加工的工艺要求，不会出现模型无法落地加工的问题。
