TO-3P封装功率半导体器件三维结构

　　这款直插式功率半导体器件的三维结构还原，完全围绕实际电路装配、散热设计、生产焊接的真实需求搭建，没有做任何艺术化夸张处理。从实际应用场景来看，这类封装的器件常出现在工业变频器输出级、开关电源主功率回路、音频功率放大输出端、电机驱动桥臂等需要通过数安到数十安电流的电路位置，工作时自身会产生可观的导通损耗与开关损耗，因此结构设计上首先要兼顾散热路径的顺畅与引脚焊接的可靠性。

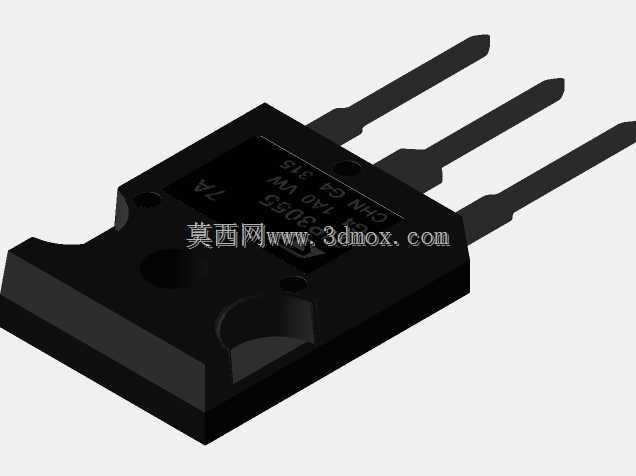

　　建模过程中优先还原了塑封本体的安装边界：本体背部的金属散热面是核心的热传导界面，建模时严格保证该平面的平面度特征，没有添加多余的倒角或纹理，因为实际生产中这个面需要紧密贴合铝制散热片，中间涂抹导热硅脂填充微观间隙，若散热面存在结构凸起或凹陷，会直接导致热阻飙升，器件工作时结温超出额定值引发失效。本体两侧的安装固定孔位，孔径与孔位间距完全匹配行业通用的TO-3P封装安装规范，设计时预留了标准M3螺丝的装配间隙，同时考虑了安装时螺丝头的沉台空间，避免螺丝锁紧后压裂塑封本体。

　　三个直插引脚的结构设计也完全贴合波峰焊、手工焊的实际工艺要求：引脚的厚度、宽度以及引脚之间的间距严格遵循JEDEC封装标准，引脚伸出塑封本体的长度兼顾了PCB插装时的穿过余量与剪脚后的焊接强度，引脚末端做了微小的倒角处理，方便插装时顺利穿过PCB的金属化过孔，不会出现引脚顶弯、插装不到位的问题。引脚与塑封本体结合的位置做了应力释放的圆弧过渡，避免器件在受热膨胀、受外力晃动时，引脚根部与塑封材料之间出现开裂，导致内部键合丝断裂失效。

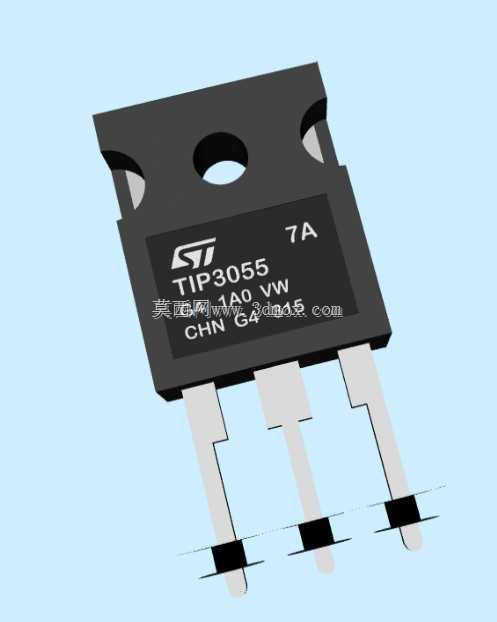

　　塑封本体表面的标识区域做了凹陷的字符特征还原，对应实际器件表面激光打标或丝印的型号、参数、产地标识位置，建模时没有做过深的凹陷，避免影响塑封本体的结构强度，同时保证标识区域的平面足够平整，满足丝印或激光打标的工艺要求。本体正面的两个小型定位凹点，对应自动化插件设备的视觉定位特征，设备可以通过识别这两个凹点的位置，准确判断器件的方向与插装坐标，避免出现插反、插偏的问题，提升SMT或THT生产线的装配良率。

　　从结构设计思路来看，整个模型的搭建优先保证装配兼容性，所有外部尺寸都严格对标行业通用的封装规范，不管是做PCB Layout时的封装库调用，还是做整机结构的散热间隙校核，抑或是做自动化装配生产线的夹具设计，都可以直接参考这个模型的尺寸边界，不需要额外做尺寸修正。比如在做散热片设计时，可以直接提取模型背部散热面的轮廓尺寸，匹配散热片的接触区域大小，计算所需的接触压力，保证散热界面的热阻处于设计范围内；在做PCB布局时，可以参考三个引脚的相对位置，准确绘制PCB封装的焊盘尺寸与间距，避免出现焊盘间距过小导致连锡、或者焊盘偏移导致焊接应力过大的问题。

　　另外模型也还原了塑封本体与金属散热片之间的绝缘层装配空间，在实际应用中，很多场合需要器件散热面与散热片之间做电气绝缘，这时候需要垫入导热绝缘垫片，建模时在散热面与外部安装基准之间预留了标准绝缘垫片的厚度空间，设计人员可以直接根据这个间隙选择合适厚度的绝缘材料，不需要额外调整结构尺寸。引脚的成型角度也做了符合实际生产的还原，引脚从塑封本体伸出后保持平直，没有做预成型处理，方便生产端根据不同的PCB安装高度需求，自行对引脚做打弯成型，适配不同的板级安装场景。
