农牧用草料铡切机架体结构设计

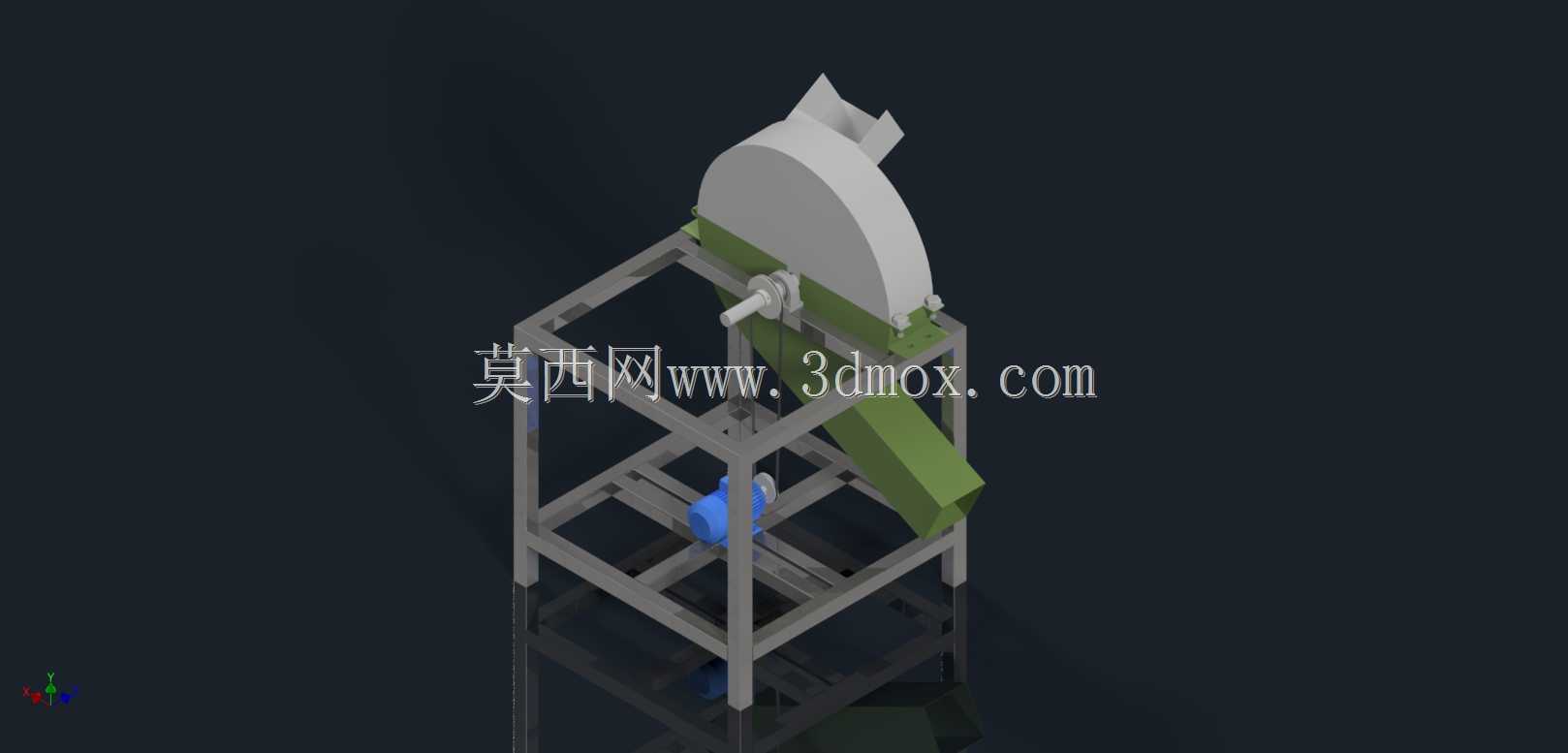

　　这套架体结构针对小型农牧场饲草料预处理场景开发，适配散户养殖过程中干草、秸秆、青绿饲草的切段加工需求，区别于大型工业化饲草加工线的集中式处理模式，该结构更适合移动作业、小批量加工的使用场景，可直接放置在平整硬化场地使用，无需额外浇筑混凝土安装基础，转场时仅需两人配合即可完成抬运移位，适配山区、丘陵地带零散养殖户的使用条件。从功能布局来看，整体采用方管焊接的框架式承载结构，底部四根主支撑腿直接触地，支撑腿之间设置三层横纵拉结方管，最下层横撑预留动力单元安装位，可适配小型单相电机或者柴油机作为动力输入，中间层横撑作为切割腔体的承载基准，上层框架围绕圆形切割锯片设置防护围挡，避免切割过程中草料飞溅、锯片外露带来的安全隐患。

　　切割单元采用倾斜布置的圆形锯片作为执行部件，锯片转轴通过轴承座固定在框架上部的横向安装板上，安装板预留长条形调节孔，可根据锯片磨损情况调整张紧度，同时适配不同直径锯片的更换需求，锯片下半部分嵌入框架内部的导料腔，上半部分设置半圆弧防护壳，防护壳与框架采用螺栓可拆卸连接，方便后期锯片检修、更换时快速拆卸。出料部分采用倾斜布置的导料溜槽，溜槽从锯片切割区域下方斜向延伸至框架侧方，溜槽截面为U型折边结构，两侧折边高度120mm，避免切段后的草料从侧边洒落，溜槽倾斜角度设置为42度，依靠草料自身重力即可实现自动出料，无需额外设置出料输送机构，简化整体结构的同时降低故障概率。设计过程中重点考量了作业时的受力稳定性，

　　切割作业时锯片高速旋转会产生周期性振动，因此框架的主支撑方管采用40403mm规格的热轧方管，所有焊接节点采用满焊工艺，横撑与主腿连接位置额外设置三角形加强筋，降低长期振动带来的焊缝开裂风险，支撑腿底部预留12mm直径的地脚孔，若长期固定点位使用，可通过膨胀螺栓与地面固定，进一步提升作业时的稳定性。安装边界方面，整体框架的占地尺寸控制在800mm*700mm范围内，整机高度不超过1200mm，进料侧预留足够的人工喂料操作空间，喂料口距离地面高度设置为850mm，适配成年操作人员站立喂料的舒适高度，避免长期弯腰作业带来的职业劳损，动力输入轴的中心高与常见小型电机的输出轴中心高匹配，安装时无需额外加工定制电机座，

　　仅需通过螺栓将电机固定在底部横撑的预留孔位上，套上传动皮带即可完成动力对接。结构细节上，框架所有外露的方管端口都设置有塑料封堵盖，避免雨水、杂物进入管内部造成锈蚀，延长户外使用场景下的结构寿命，切割腔体的内侧贴有1.5mm厚的耐磨衬板，衬板采用沉头螺栓固定，磨损后可单独更换，无需整体更换架体，降低后期维护成本，导料溜槽的表面做光滑打磨处理，减少草料滑落时的阻力，避免湿软草料粘附在溜槽内壁造成堵塞。实际使用过程中，该架体可适配厚度3-5mm的圆形锯片，可实现玉米秸秆、芦苇、干牧草等多种饲草的切段作业，切段长度可通过调整喂料速度控制，适配牛、羊等不同畜禽的饲喂草料长度要求，框架侧面预留有调节手柄的安装位，可根据需求加装喂料压紧机构，避免喂料时草料打滑影响切割效率。
