垂直循环旋转式立体停车承载设备

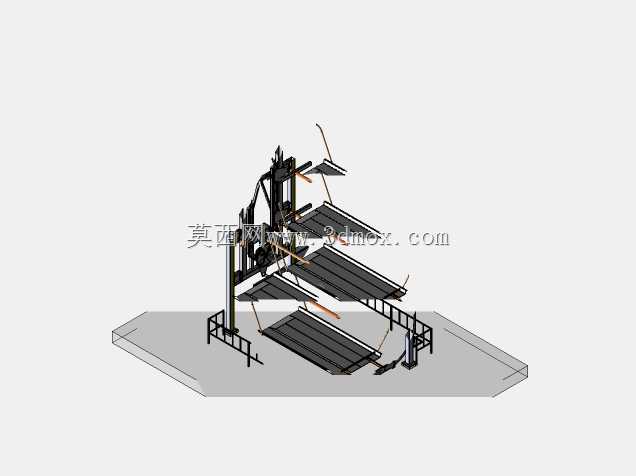

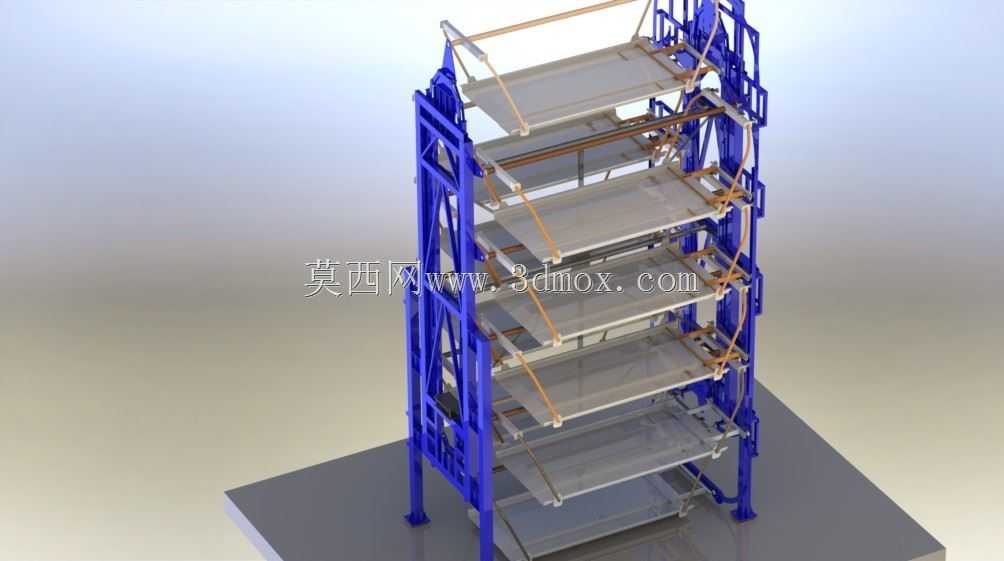

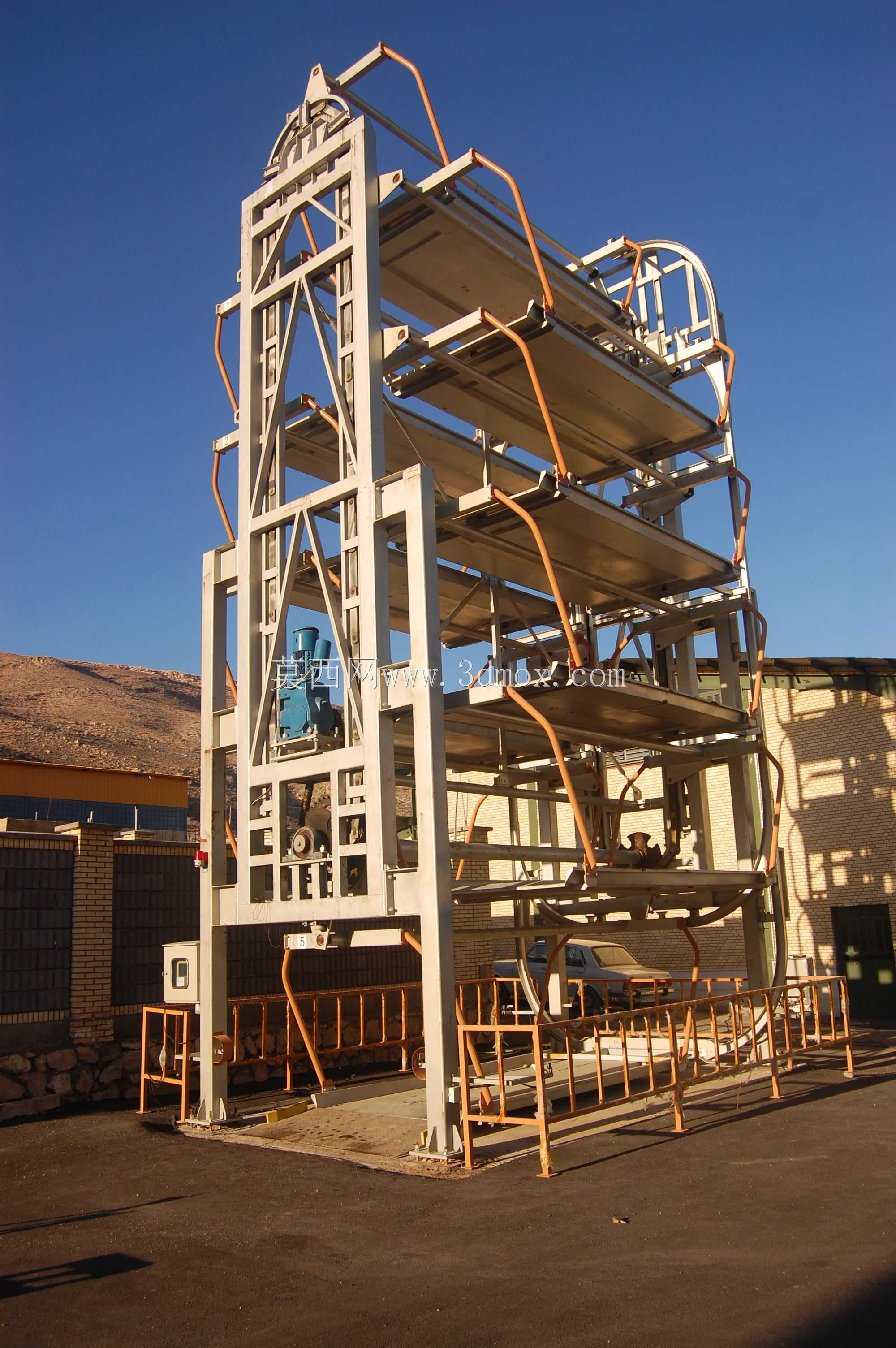

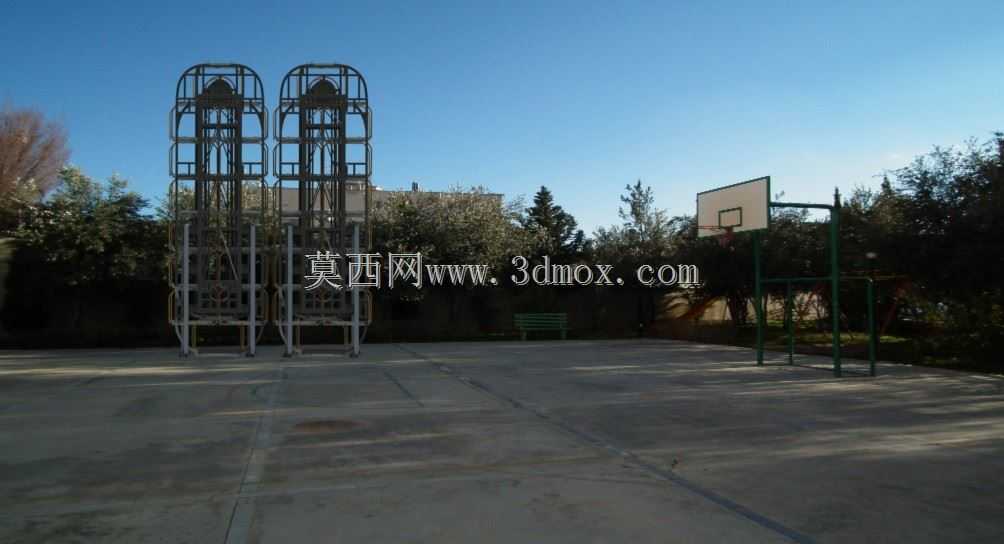

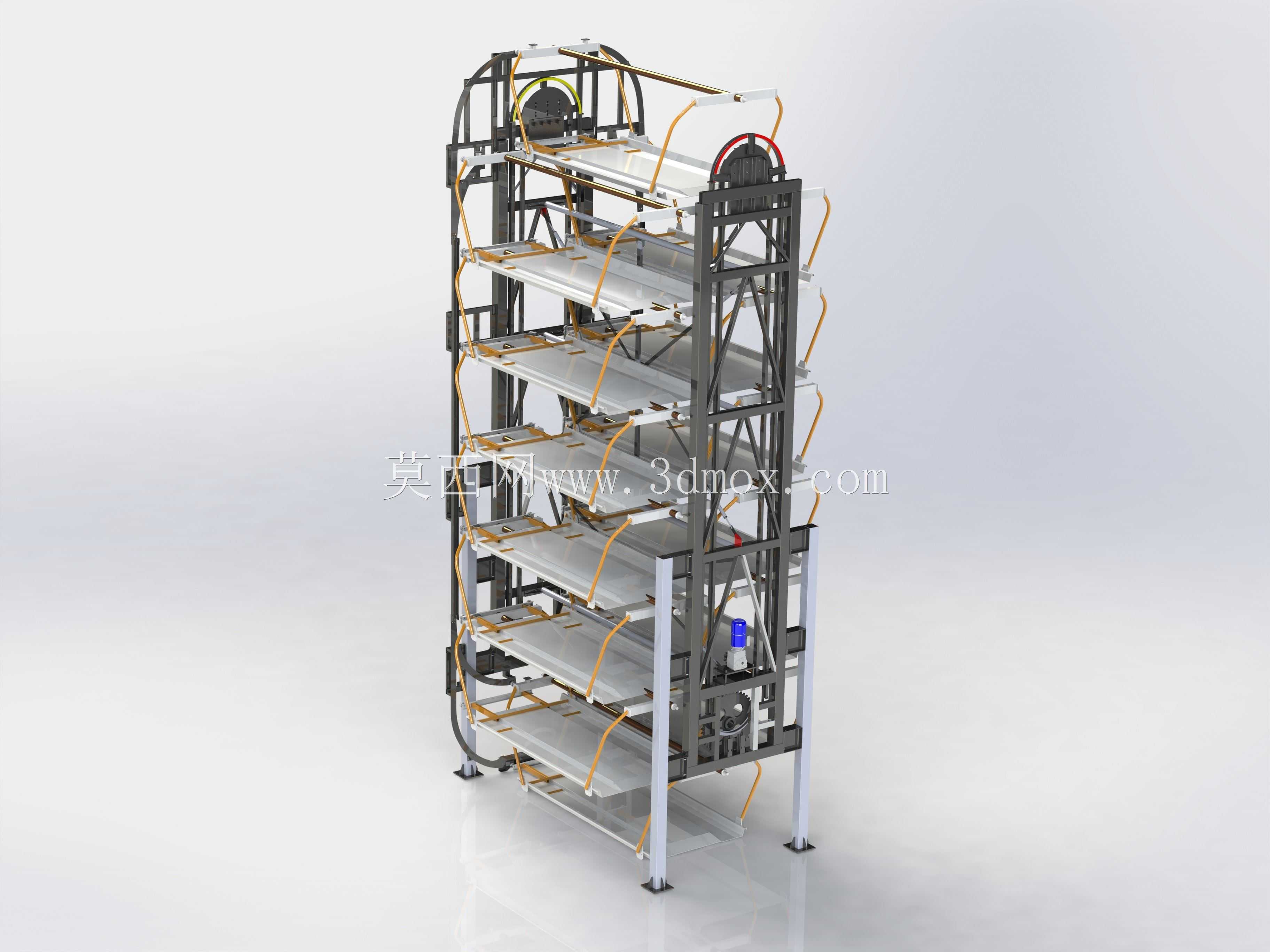

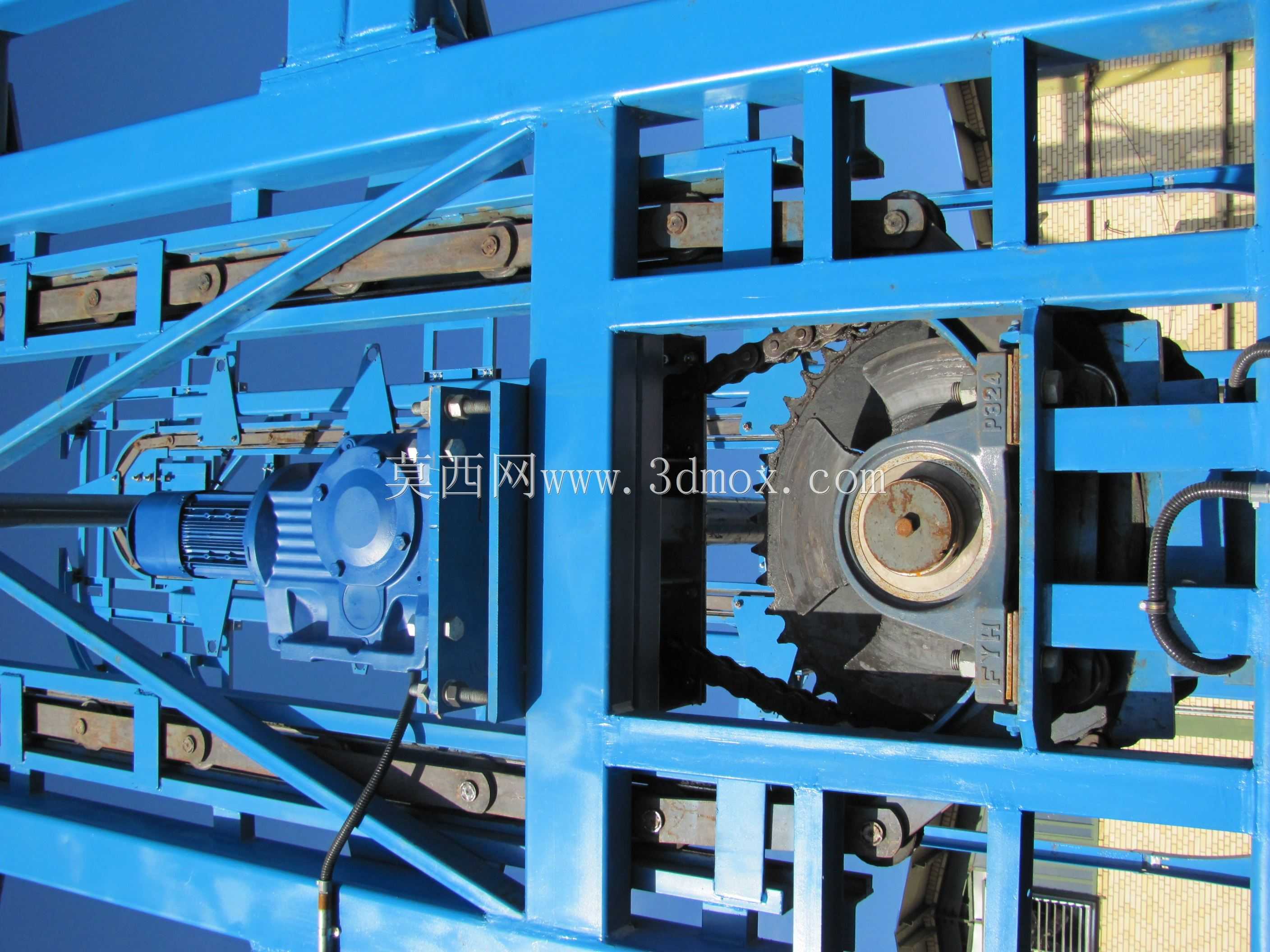

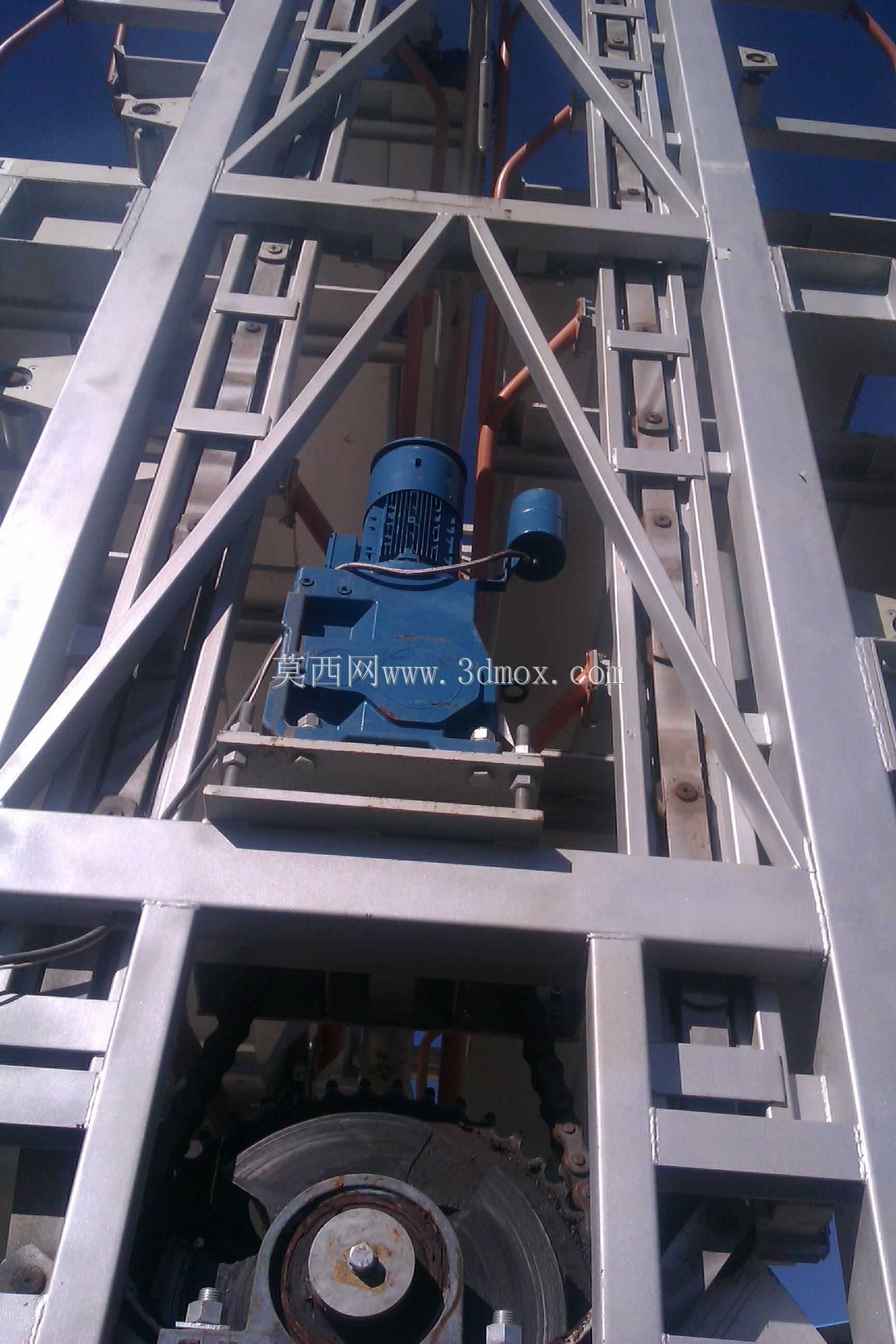

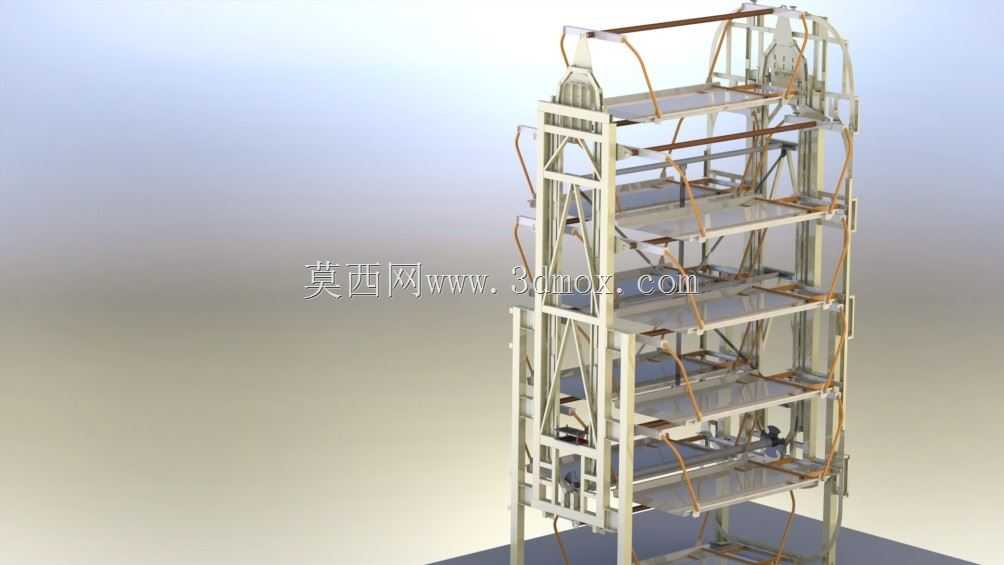

　　在城市核心商圈、老旧小区、医院门诊区这类土地资源极度紧张的停车场景里，传统平面停车场的车位密度已经很难匹配日益增长的机动车保有量，垂直循环类的旋转停车设备正是为解决这类痛点设计的空间集约型停车承载装置。这套设备的核心设计逻辑是用垂直方向的空间拓展替代平面土地占用，整套框架采用模块化桁架结构搭建，主支撑立柱选用矩形型钢焊接成型，底部通过膨胀螺栓与硬化混凝土地面固定，安装时仅需占用两个标准平面车位的占地边界，就能完成整套设备的布设，不需要大规模开挖地下结构，对场地的地质条件要求远低于地下自走式车库，也适配老旧小区的场地改造需求，不需要破坏原有小区的管线布局。设备的载车板沿闭合环形链条均匀排布，驱动单元设置在框架顶部位置，

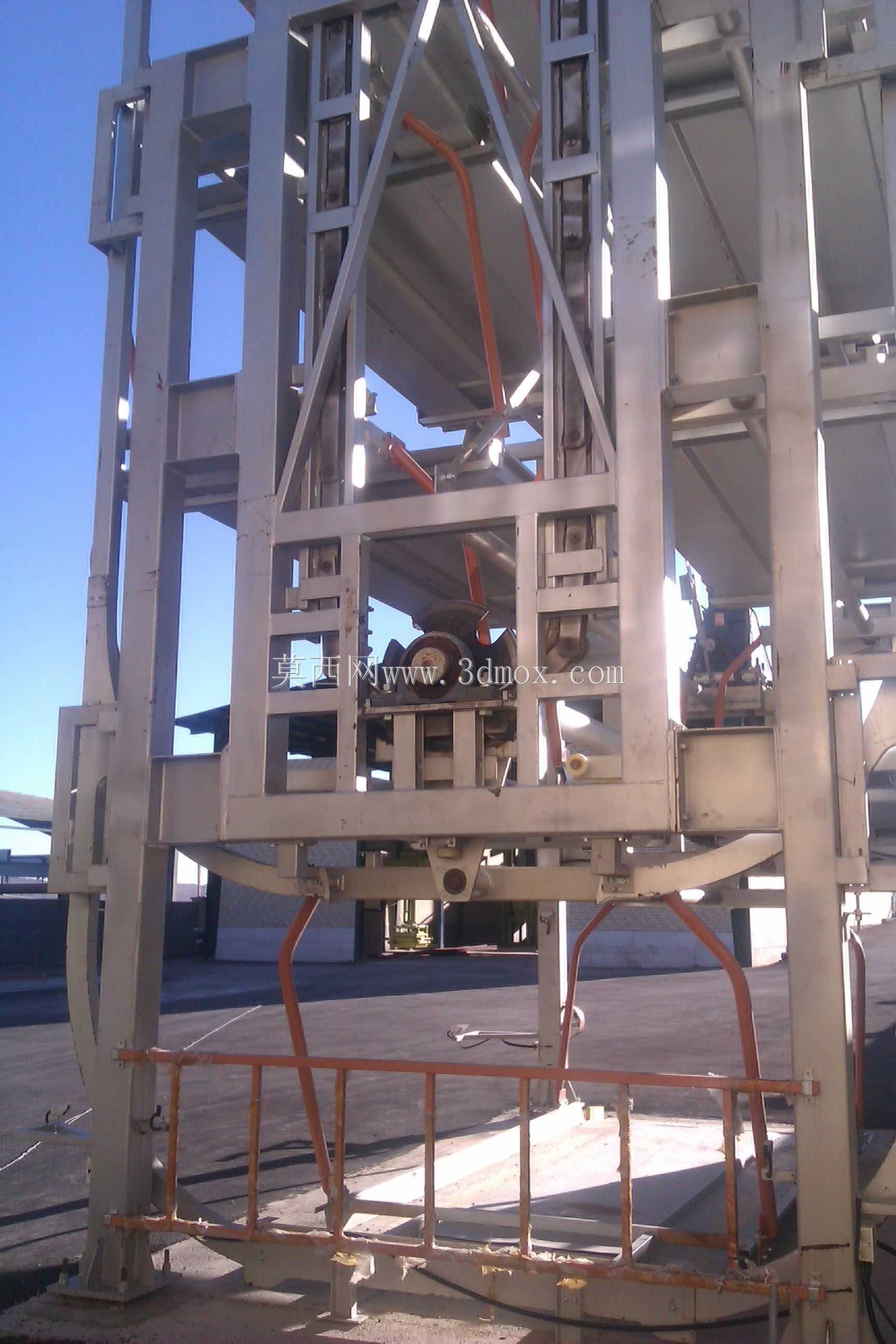

　　通过减速机构带动链条做循环回转运动，存车时用户只需要将车辆开至地面层的空载车板上，拉紧手刹、收起后视镜后离开存车区域，控制系统就会驱动链条转动，将空载车板依次轮转至地面存取口，取车时同样通过系统调度，将对应载车板转动至地面层，用户即可直接驶入车辆驶离，全程不需要用户在车库内坡道转弯、倒车找位，也避免了传统立体车库中新手司机泊车困难的问题。从结构设计细节来看，载车板采用波纹钢板拼接成型，边缘设置有高度15cm的挡轮条与防溜车限位块，每个载车板的额定承载重量适配常规家用轿车与中型SUV的整备质量，载车板与主链条的连接位置设置有防坠保险挂钩，在链条出现异常松弛或者断裂的极端工况下，挂钩会直接卡入框架上的限位齿槽，

　　避免载车板坠落引发安全事故。整套设备的环形运动轨迹做了圆弧过渡处理，顶部与底部的回转位置设置有导向轮组，避免载车板在轮转过程中出现晃动偏移，框架外侧预留有防护网安装位，运行时可以形成封闭的防护空间，避免无关人员误入设备运行区域引发安全隐患。设备的电气控制箱设置在框架侧面的地面位置，预留有刷卡、车牌识别的接入端口，可以根据场地管理需求接入智慧停车系统，实现无人值守的存取车调度。在安装边界的适配性上，整套设备的垂直高度根据搭载的载车板数量调整，对应12个轿车车位的配置下，整体高度控制在18米以内，不需要额外做超高建筑审批，设备的侧面与周边建筑的安全距离预留1.2米的检修通道即可，日常维护只需要定期检查链条张紧度、驱动电机运行温度、

　　限位开关灵敏度，运维成本远低于升降横移类的多层立体车库。不同于传统平面停车场需要预留大量行车通道，这套旋转式停车设备的存取通道只需要在设备正前方预留6米左右的车辆驶离空间即可，空间利用率是平面停车场的6倍以上，尤其适合用地紧张、无法扩容平面车位的建成区域使用。在结构建模过程中，整套桁架的受力点都做了有限元校核，主立柱的抗弯强度满足满载工况下的风载与动载荷要求，载车板的连接销轴做了耐磨热处理，避免长期循环转动出现磨损松旷，驱动单元的减速比匹配载车板的轮转速度，将存取车的单循环等待时间控制在合理区间，避免用户长时间等待。设备的整体外观采用开放式桁架设计，没有多余的装饰性结构，所有外露的运动部件都预留了防护罩安装位置，既可以降低设备整体自重，也方便后期检修人员快速排查故障点，相较于封闭塔库类的立体停车设备，这套旋转式设备的生产制造成本更低，安装周期更短，也更适合中小规模的停车缺口补建场景。
