离心式流体增压输送泵结构设计

项目分类:泵 发布时间:2024-01-26 ID:724680
  • 离心式流体增压输送泵结构设计

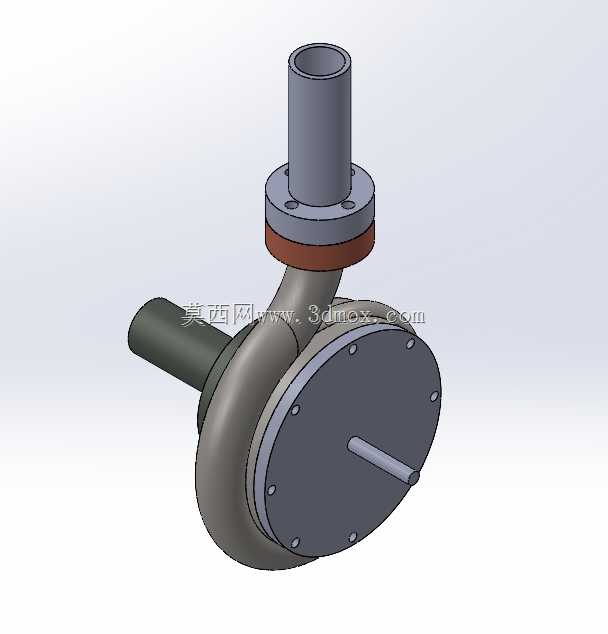

  该套三维结构围绕低压流体升压、连续输送的工况需求搭建,整体采用单级离心式叶轮泵的经典布局,核心过流段为蜗壳形泵腔,侧向布置水平吸入接口,顶部沿轴向垂直布置排出接口,动力输入轴从泵腔侧端盖中心穿出,整套结构可直接对接常规工业管路与驱动端,在空气输送、低压油液或清水从低压端向高压管网输送的场景中承担核心增压功能。

  从现场安装边界来看,泵体蜗壳为铸造类曲面流道的等壁厚建模形态,侧向吸入段为等径直圆管,管口预留对接管路的同轴装配余量;顶部排出段先设置带周向均布螺栓孔的圆形连接法兰,法兰下方叠加一层密封垫片,再向上延伸竖直排出圆管,法兰孔位、垫片内外径与管口通径保持同轴,安装时可直接配对管路上的配对法兰,穿入紧固件后压紧垫片实现端面密封,避免高压介质从接合面泄漏。泵腔侧的圆形端盖同样沿圆周布置多颗紧固螺钉,端盖中心预留轴穿设的通孔,输入轴从端盖中心向外伸出,轴端保留与联轴器、带轮或驱动电机输出轴对接的配合轴段,轴与端盖之间的腔室可在后续细化中填入机械密封或填料密封结构,阻止输送介质沿轴向外漏。

  结构设计思路上,蜗壳流道采用从叶轮外缘向排出管口逐步扩径的走向,让叶轮旋转获得动能的介质在流道内平稳减速,把速度能逐步转化为压力能,降低流道内的湍流冲击与水力损失;吸入管沿水平方向正对叶轮入口布置,保证介质进入叶轮时流态平顺,减少入口偏流带来的气蚀风险,输送油类粘性介质时也能避免入口段阻力过大造成供油不足。顶部竖直出口的走向适配车间管路向上排布的常见走线方式,法兰连接结构无需在现场对泵体管口进行焊接作业,拆装维护时松开法兰螺栓即可将泵体从管路段分离,检修叶轮、密封件时不需要大范围改动周边管线。

  功能特性层面,整套模型把泵的工作腔、连接接口、传动支撑三个部分的装配关系完整呈现:蜗壳作为承压主体包裹叶轮做功区域,侧端盖封闭泵腔后侧并为输入轴提供定位支撑,顶部法兰组件承担出口管路的连接与密封,侧向吸入管直接对接来料管路。叶轮置于蜗壳内部的轴心位置,动力从侧方轴段输入后带动叶轮高速旋转,介质从侧向入口进入叶轮中心,在叶片推动下获得离心力沿蜗壳流道汇集,最终从顶部竖直出口压入高压管路,既可以用于车间压缩空气支路的低压气体增压输送,也可以适配润滑油、工艺水等液态介质的循环输送、低压向高压工位的供料。

  建模过程中各配合面的装配逻辑完全贴合实际装配顺序:先将叶轮预装在蜗壳内腔的轴位上,再扣合侧端盖并沿圆周拧入紧固螺钉,实现泵腔后侧的封闭;顶部排出管与法兰、密封垫片按同轴关系叠装,保证法兰密封面与管口轴线垂直,避免法兰锁紧后出现垫片偏压、密封失效的问题。侧向吸入管与蜗壳入口段做一体化顺滑过渡,不存在流道突变的台阶,减少介质流动时的局部阻力。整机的外轮廓尺寸以泵腔蜗壳的最大径向尺寸为最宽边界,顶部出口法兰的高度为整机竖直方向的安装上限,侧向伸出的输入轴段长度预留了联轴器安装的操作空间,现场布局时只需在泵体底部预留支撑基座的安装位,保证吸入管、排出管对接时不受额外管道应力,输入轴与驱动轴的同轴度调整到位即可稳定运行,结构简洁紧凑,没有多余的外置复杂构件,适配中小型流体输送工位的安装需求。
