印尼传统模式农用脱粒处理机架结构

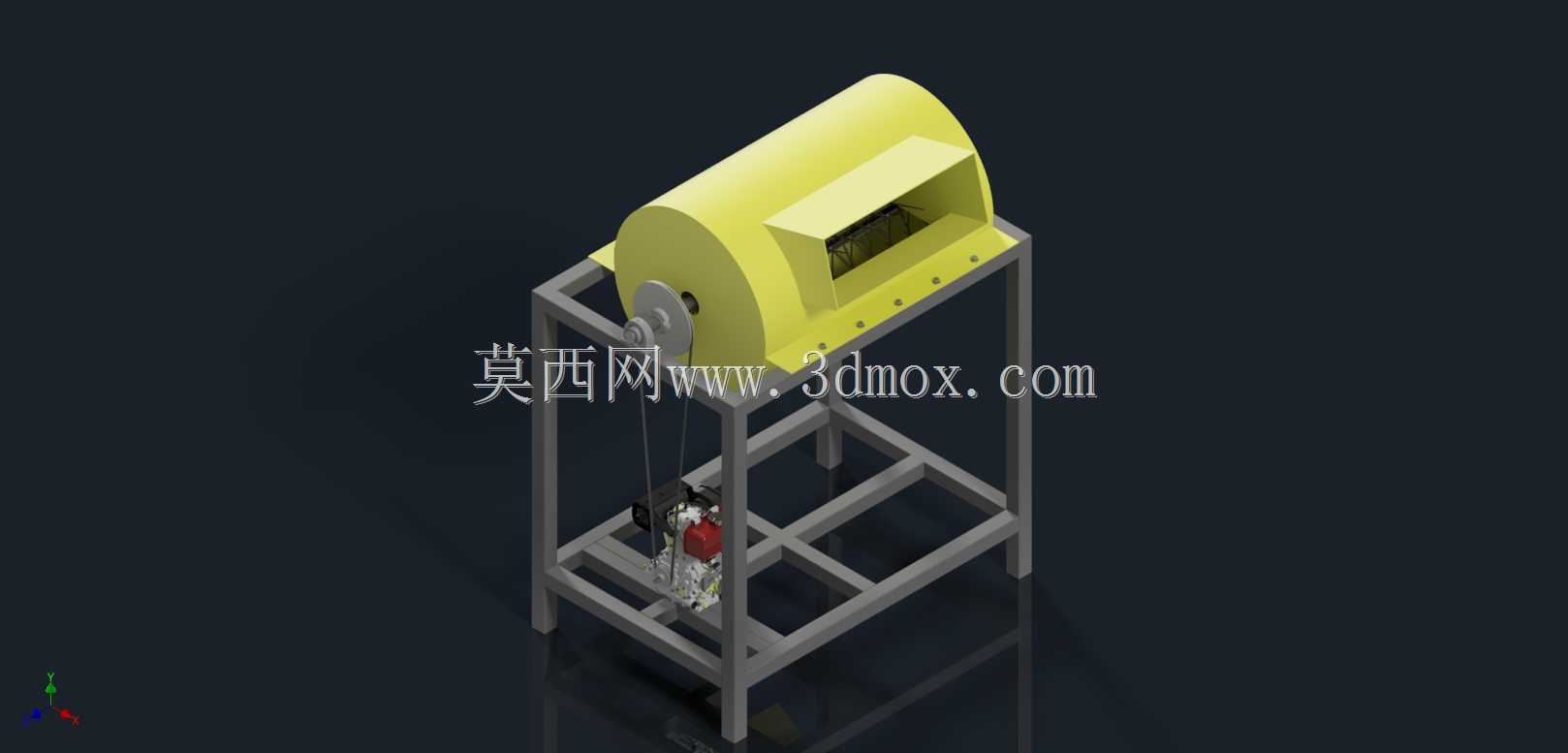

　　这套结构的设计初衷，是适配印尼当地传统农业生产中的谷物脱粒作业场景，在当地小规模种植户的日常生产中，这类设备不需要复杂的电控系统，依靠内燃机直连驱动就能完成作业，适配村落分散供电不足的实际使用环境，不需要额外搭建工业供电线路，单台设备就能覆盖3到5户农户的日常脱粒需求，作业时不需要复杂的操作培训，农户经过简单讲解就能独立完成上料、出料、日常维护的全流程操作。从结构布局来看，上部的弧形护罩采用半封闭设计，既可以阻挡脱粒作业中飞溅的谷物碎屑与秸秆残渣，避免作业过程中物料飞溅造成的物料损耗与人员磕碰风险，又预留了足够的上料开口，作业人员可以直接将带穗作物从开口处送入作业腔，不需要额外设计复杂的上料输送结构，降低整体制造成本的同时，

　　也减少了后期故障点。下部的方管焊接机架采用框架式结构，四根主立柱采用等边角钢与方管拼焊而成，底部设置了交叉加强筋，抵消设备运转时内燃机产生的持续振动，避免长时间作业后机架出现焊缝开裂、结构变形的问题，机架的下层预留了内燃机安装位，动力组件直接固定在机架下层的安装板上，通过皮带轮将动力传递到上部的脱粒辊轴，传动路径短，动力损耗小，日常维护时只需要定期检查皮带张紧度即可，不需要复杂的传动维护操作。设计过程中充分考虑了当地的加工制造能力，所有结构件都采用常规规格的型钢与钢板焊接而成，不需要高精度的机加工工序，当地的小型焊接作坊就能完成整机组装，零部件替换也可以直接采用当地市场容易采购的标准型材，不需要定制特殊规格的配件，

　　大幅降低了设备的制造与维护成本。安装边界上，整机组装完成后占地面积不足两平方米，不需要浇筑专门的设备基础，只需要将机架放置在平整的硬化地面上，在四个支脚处垫上减震木块就可以稳定作业，设备总重量控制在两百公斤以内，两到三个成年劳动力就可以完成短距离转移，适配农户在不同地块之间转场作业的需求，不需要专门的吊装转运设备。作业腔内部的脱粒辊采用辐条式结构，作业时通过辊轴的高速旋转带动击打条揉搓作物穗头，实现谷粒与穗杆的分离，护罩内侧的弧度经过反复调整，可以将击打过程中飞溅的谷粒反弹回出料方向，减少谷粒飞溅到设备外部造成的损耗，护罩与下部机架采用螺栓连接，需要清理作业腔残留的秸秆残渣时，只需要拆掉连接螺栓就可以抬起护罩，清理作业没有结构遮挡，

　　日常维护的操作门槛极低。机架的支脚高度经过适配设计，作业时出料位置刚好可以对接当地常用的编织袋承接高度，作业人员不需要弯腰就可以完成接料操作，降低长时间作业的劳动强度，动力端的皮带轮外侧设置了简易的安全护罩，避免作业过程中衣物或者工具卷入传动部位，符合最基础的农用作业安全要求，没有多余的冗余安全结构，平衡了制造成本与作业安全的需求。
