中小型阀门水压泄漏检测试验台结构

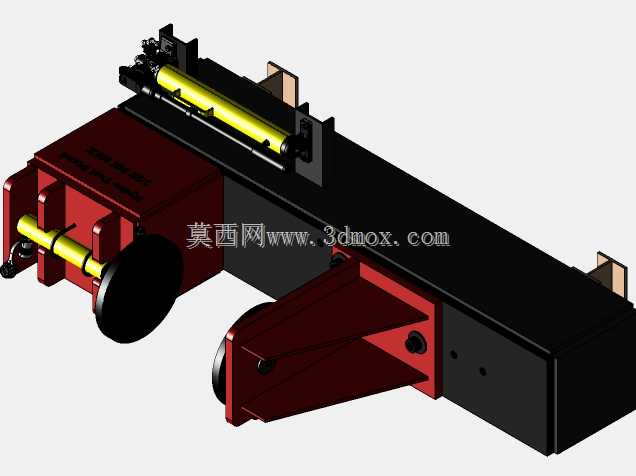

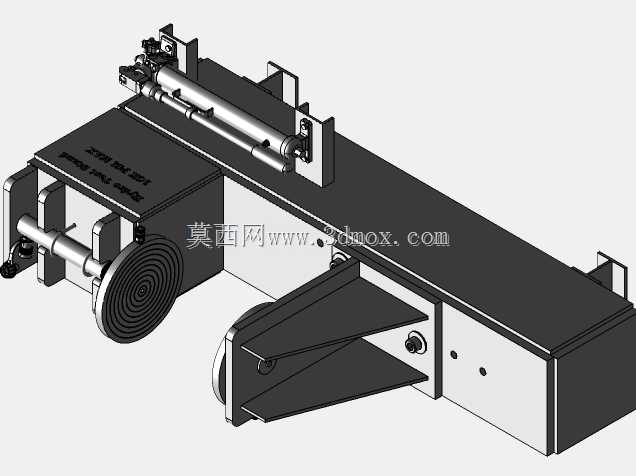

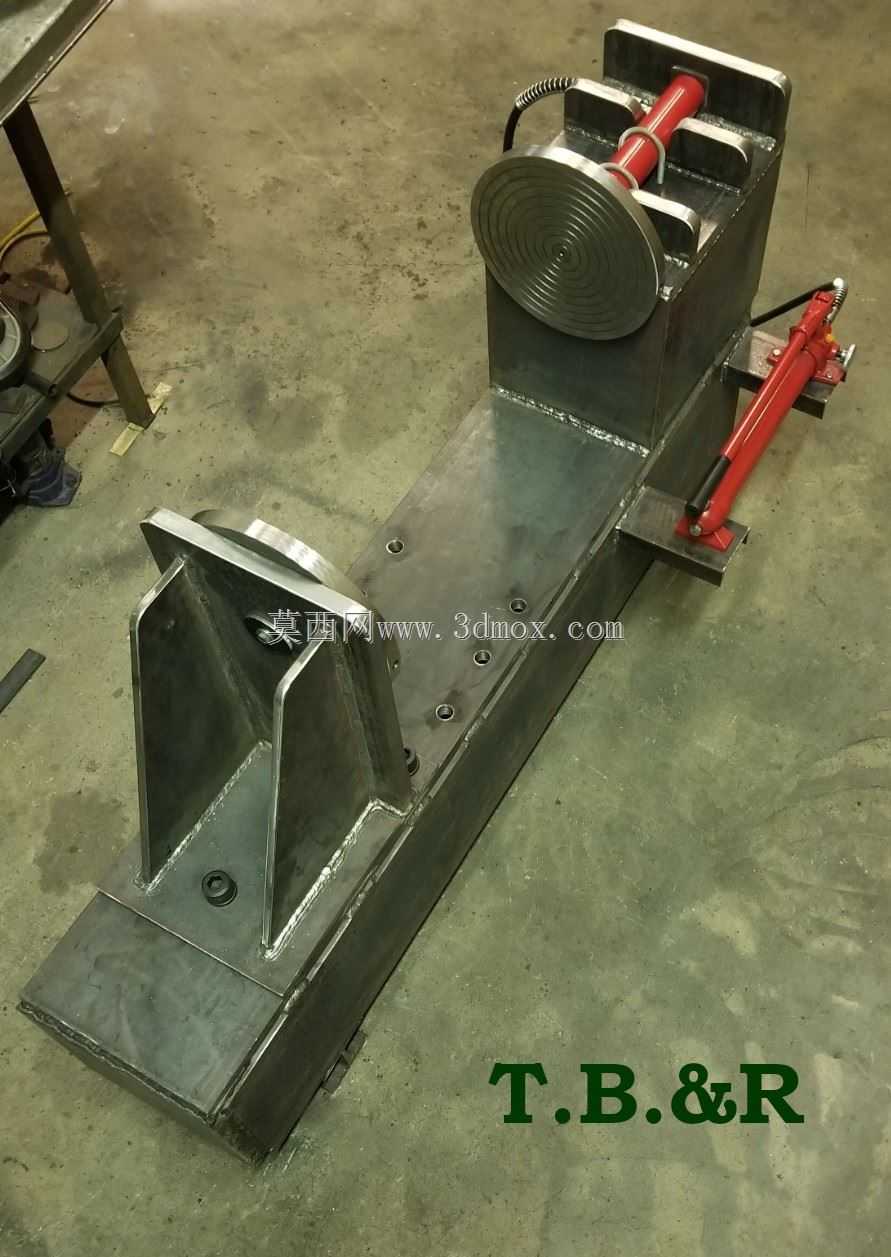

　　在工业阀门的出厂校验、检修复检环节，中小通径的截止阀、闸阀、止回阀等产品都需要完成壳体强度、密封面泄漏量的水压检测，这类检测工序如果采用通用打压工装，往往需要反复调整装夹位置、适配不同法兰端面的密封结构，换型效率极低，这款10K水压试验台正是针对这类场景开发的专用检测设备。从结构布局来看，设备采用长条形焊接机身作为承载基础，机身主体采用厚钢板拼焊成型，焊后经过去应力处理，避免长期承压后出现机身变形导致的装夹同轴度偏差，机身台面加工有均匀分布的螺栓安装孔位，可根据被测阀门的法兰间距调整定位组件的安装位置，适配一定通径范围内的阀门装夹需求。设备的装夹端分为固定挡块和液压施压端两部分，固定挡块采用带加强筋的L型焊接结构，

　　挡块工作面加工有密封槽，可嵌入不同规格的橡胶密封垫，贴合被测阀门的一端法兰端面，避免打压过程中出现端面渗漏影响检测结果；液压施压端配置了手动液压驱动的压杆结构，压头前端同样安装有可更换的密封压板，操作时将阀门放置在两个挡块之间，摇动手动液压泵即可推动压头进给，将阀门两端法兰紧紧压在两侧密封面上，无需额外螺栓紧固，单台阀门的装夹时间相比传统螺栓紧固工装可缩短70%以上。设备的液压系统集成在机身侧方，采用手动液压泵作为动力源，不需要外接电源和气源，适合在车间检修区、野外作业现场等无配套动力的场景使用，液压回路配置了保压阀，当压力达到设定检测值后可自动锁止压力，避免人工持续持压导致的压力波动，保压期间可通过外接压力表观测压力降数值，

　　判断阀门的泄漏情况。在设计过程中，重点考虑了不同规格阀门的适配性，固定挡块和活动压头的密封面都设计为快换结构，针对不同通径、不同法兰标准的阀门，只需要更换对应尺寸的密封垫和压板即可完成适配，不需要对机身主体结构做任何调整；机身台面的安装孔采用等间距排布，孔位间距覆盖了DN15到DN100通径阀门的法兰长度尺寸，调整时只需要松开固定挡块的锁紧螺栓，滑动到对应孔位锁紧即可完成位置调整。设备的安装边界也做了充分优化，整体长度控制在1.8米以内，宽度0.5米，高度0.4米，不需要做专门的设备基础，直接放置在平整的水泥地面上即可使用，机身底部预留了地脚螺栓孔，如果是固定工位使用可打膨胀螺栓固定，避免大口径阀门装夹时设备出现移位。施压端的液压油缸行程设计为200毫米，足够留出阀门吊装、取放的操作空间，装夹时不需要将阀门抬升到过高位置，降低操作人员的劳动强度。在实际使用场景中，这类试验台多用于阀门生产企业的成品终检工位、石化企业的阀门维修车间、水暖器材门店的售后检测环节，相比大型全自动阀门试验台，它的结构简单、维护成本极低，没有复杂的电控和液压元件，日常只需要定期检查液压油位、更换老化的密封垫即可维持正常使用；手动加压的操作方式也让压力控制更加灵活，针对低压阀门可以缓慢升压避免冲击损坏阀门密封面，针对高压阀门可以逐步分级升压，观测不同压力段的泄漏情况。设备的结构件全部采用常见的碳钢型材和板材加工，没有特殊定制的异形构件，加工难度低，

　　一般的机加工车间都可以完成制作，建模过程中所有焊接位置都预留了焊角尺寸，装配位置预留了合理的公差间隙，避免加工误差导致装配干涉；液压元件全部采用标准件，手动泵、油缸、高压油管都可以直接从市场采购通用型号，后期维护更换配件十分方便。在密封结构设计上，两侧密封面的密封垫采用丁腈橡胶材质，适配常温水压检测工况，如果需要做气压检测或者高温介质检测，只需要更换对应材质的密封垫即可拓展使用场景；压头和固定挡块的工作面都经过铣削加工，平面度控制在0.1毫米以内，保证密封垫受压均匀，不会出现局部渗漏的问题。设备还预留了压力表安装接口、注水口接口，使用时将注水管连接到一侧密封压板的注水孔，即可向阀门腔体内注水，排净空气后关闭排气阀就可以开始升压保压，检测完成后打开泄压阀排出腔体内的水，松开液压压头即可取下阀门，整个操作流程单人即可完成，不需要额外辅助人员。
