汽车方向盘骨架铝合金压铸成型模具结构

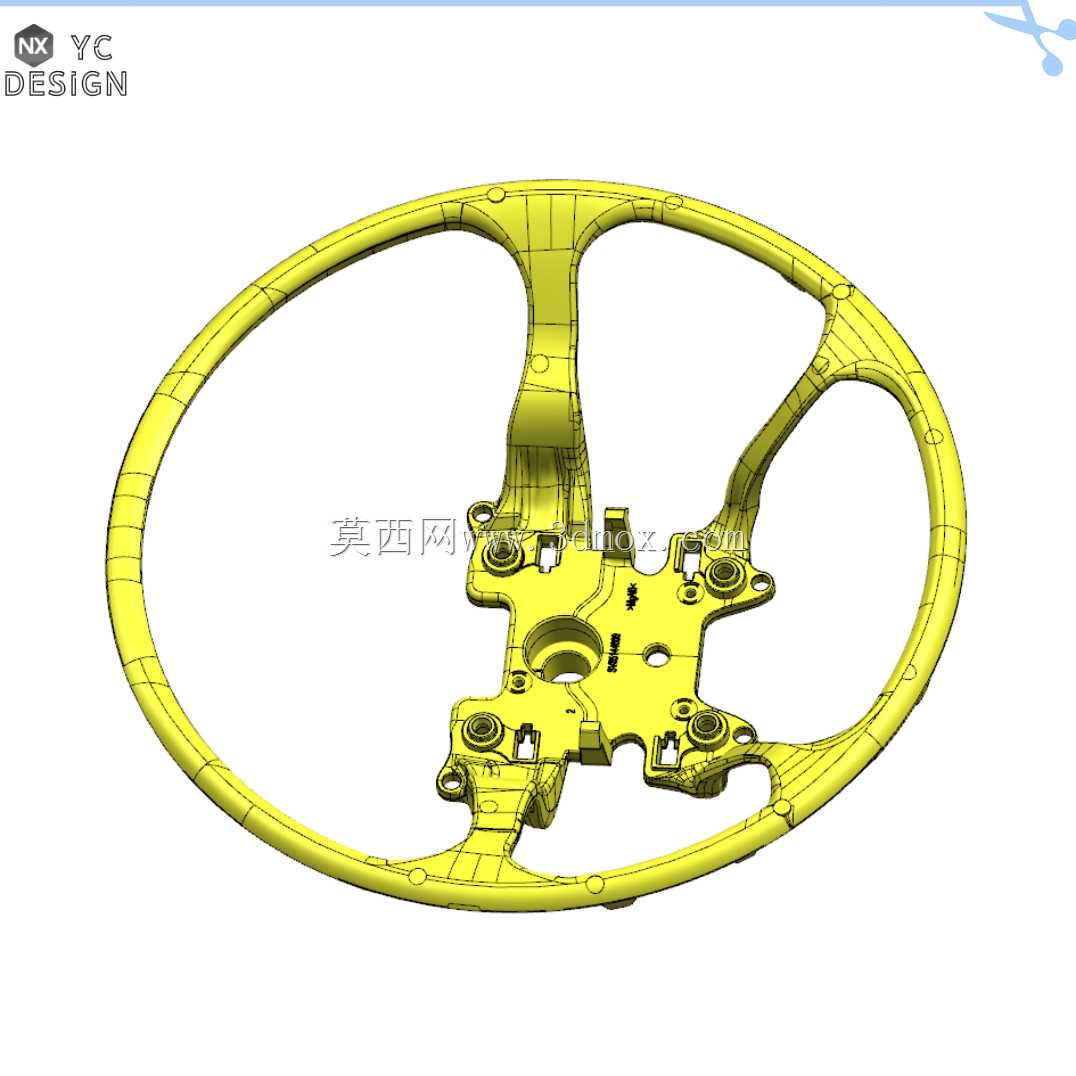

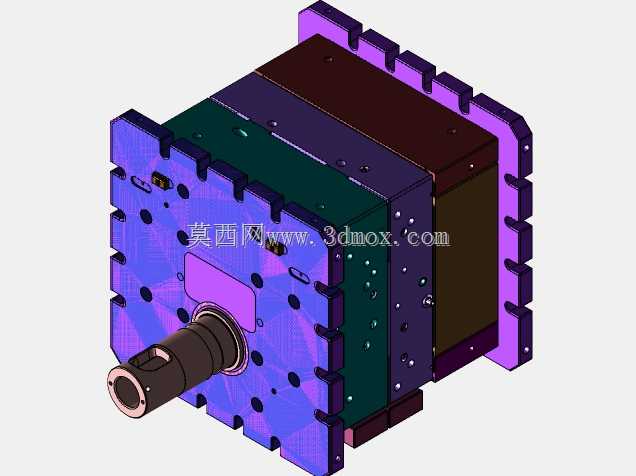

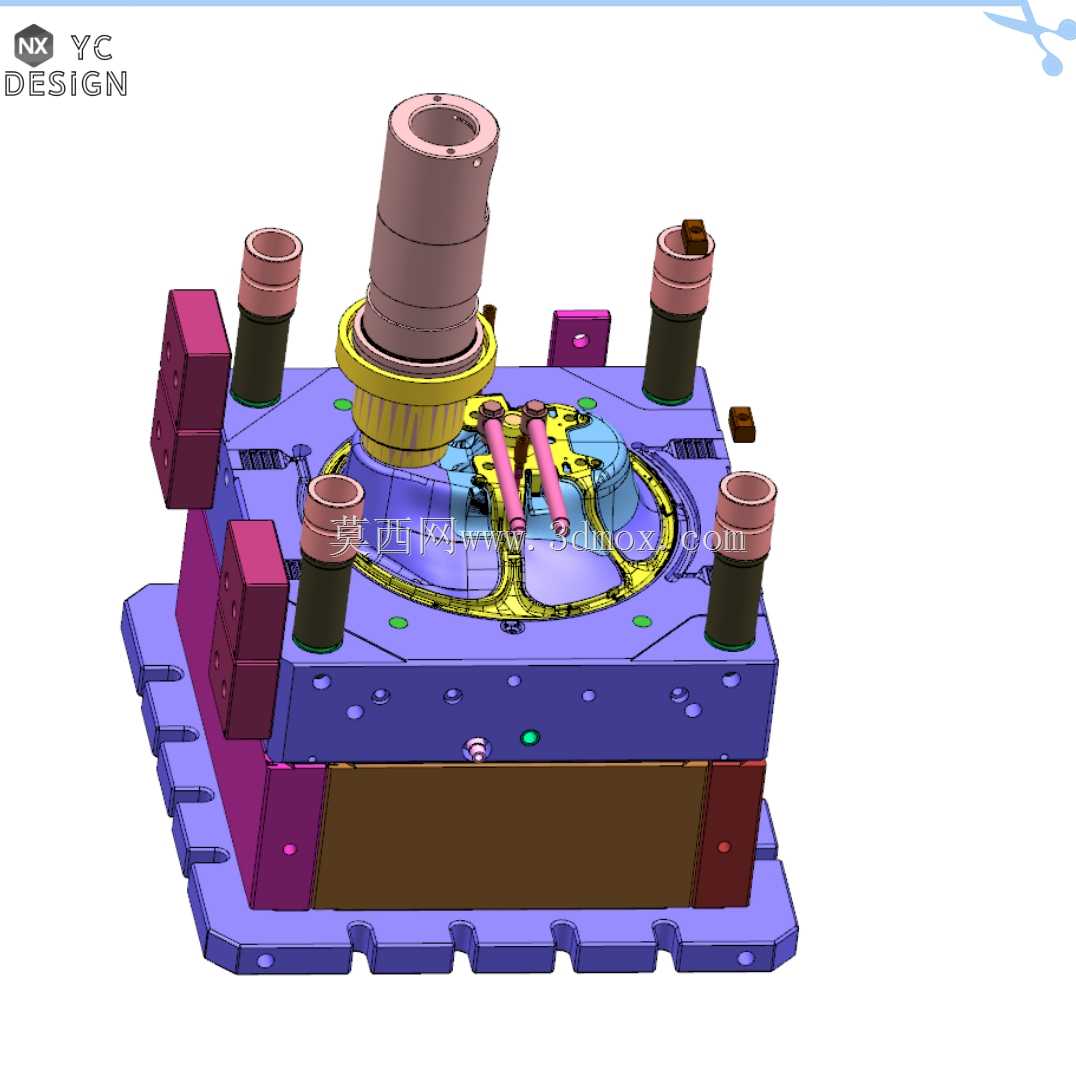

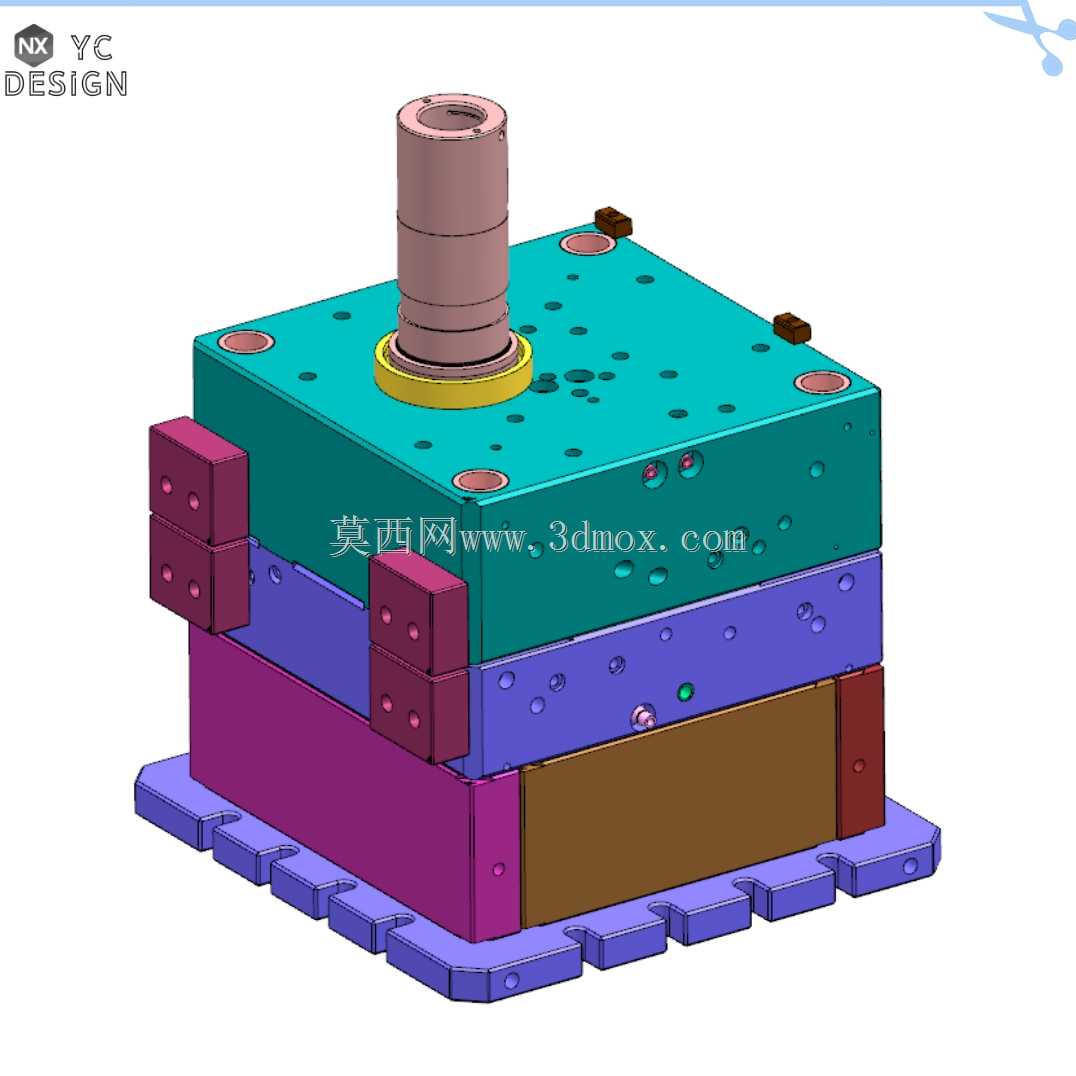

　　这套模具面向乘用车辆转向系统核心承载件的量产需求，对应方向盘铝合金骨架的高压压铸生产工序，直接对接1600T冷室压铸机的装夹接口，模架整体采用标准模脚加托板的叠层布局，总装闭合高度控制在680mm，上下模安装平面的平行度公差按IT5级管控，适配主流压铸机的T型槽装夹间距，无需额外加装过渡垫板即可完成上机装夹。方向盘骨架属于异形薄壁框架类压铸件，本体最薄壁厚仅2.8mm，局部安装柱位置壁厚达到12mm，壁厚差带来的铝液填充流速差、冷却收缩不均问题，是这套模具设计阶段重点解决的核心矛盾。在浇注系统排布上，主浇道从模具中心浇口套接入后，通过梯形截面分流锥将铝液均匀分配至6路分支横浇道，每路横浇道末端对应骨架的主梁节点位置设置内浇口，

　　内浇口厚度按1.2mm设计，宽度匹配对应位置的骨架轮廓长度，保证铝液填充时的流态呈层流推进，避免卷气造成的内部气孔缺陷。冷却回路采用分层闭环设计，定模侧对应骨架厚大安装柱的位置，单独设置点冷管，点冷管距离型腔面的距离控制在15mm，冷却水流量按每分钟8L设置，保证厚壁位置的冷却速度与薄壁区域同步，避免局部缩孔；动模侧沿型腔轮廓随形布置环形冷却水道，水道直径10mm，距离型腔面20mm，保证整个成型面的温度差控制在±15℃以内，减少铸件脱模后的变形量。排气系统采用分型面排气槽加真空阀排气的组合方案，分型面排气槽深度按0.08mm加工，宽度沿铸件外轮廓连续布置，在铝液最后填充的骨架远端位置设置两个真空阀接口，

　　填充前通过真空系统抽出型腔内90%以上的空气，进一步降低压铸件内部的气孔率，满足后续骨架表面包覆聚氨酯发泡层的工艺要求，避免发泡过程中气孔受热鼓包造成外观缺陷。脱模机构采用推板加顶杆的组合顶出方式，对应骨架的环形主梁位置设置整圈推板，推板与型芯的配合间隙按0.03mm管控，避免顶出时推板刮伤铸件表面；在局部深腔的安装柱位置，额外设置6根直径8mm的圆顶杆，顶杆端面与型芯面齐平，顶出行程统一设置为120mm，保证铸件脱模时受力均匀，不会出现顶白、顶穿的缺陷。模具的侧抽芯结构对应骨架侧面的三个安装凸台，采用斜导柱驱动的滑块抽芯机构，斜导柱倾斜角度按18°设计，滑块配合面设置耐磨板，耐磨板采用淬火处理的Cr12MoV材料，

　　表面硬度达到HRC58-62，抽芯行程25mm，完全抽出后滑块的定位由弹簧顶销完成，避免合模时滑块错位造成撞模风险。整套模具的成型零件采用H13热作模具钢加工，型腔表面经过氮化处理，氮化层深度0.3mm，表面硬度达到HRC60以上，可承受铝合金压铸过程中反复的冷热冲击，延长模具的连续生产寿命。在实际量产场景中，这套模具适配的铝合金材料为A380，铝液浇注温度控制在660-680℃，模具预热温度按220℃设置，压铸比压按80MPa管控，填充时间控制在0.12s以内，保压时间8s，冷却时间15s，单模次生产周期约35s，可实现连续自动化生产，产出的铸件尺寸精度可达到CT6级，无需大量后续机加工即可直接进入表面处理工序，适配整车厂对方向盘骨架的强度、尺寸精度要求，能够满足年产能15万件的生产节拍需求。模具的导向系统采用四组导柱导套配合，导柱直径50mm，导套采用铜基石墨自润滑结构，合模时的导向精度可保证动定模的对中误差小于0.02mm，避免分型面错位造成的铸件飞边过厚问题，减少后续去飞边的人工工作量。
