气动V型重力分流管路换向装置

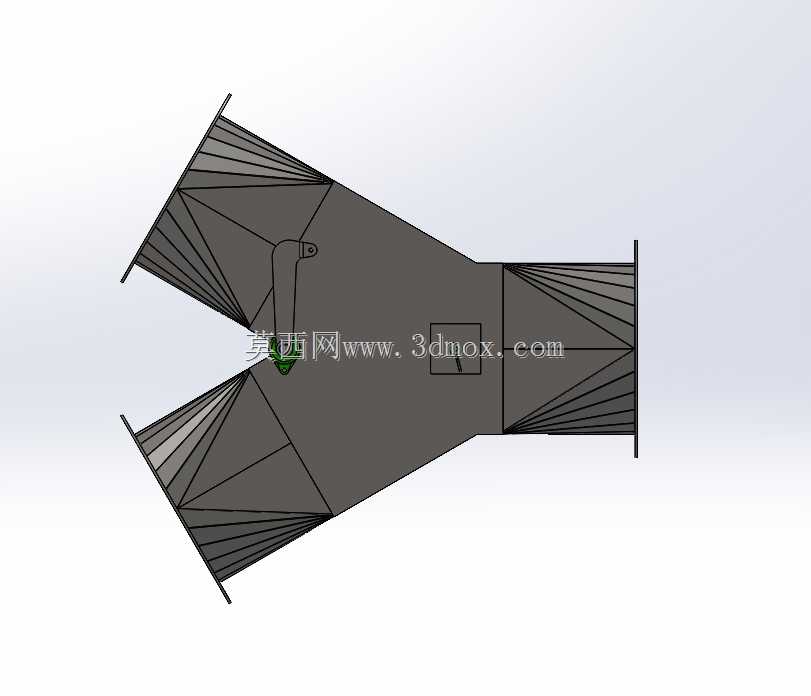

　　在粉体气力输送、粮食仓储转运、建材散料输送的管路系统中，经常会遇到单路来料需要向两个固定夹角管路切换供料的工况，这类工况如果采用多阀门组合的方式，不仅会占用更多管路安装空间，还会因为多段法兰连接增加物料残留堵料的风险，重力分流器阀就是针对这类场景开发的专用管路换向部件。这款V型结构的分流装置采用轴向安装的导流板作为换向执行件，和传统侧翻板式换向阀不同，轴向布置的板件在换向过程中不会挤占管路内部的通流截面，520mm的通径规格可以适配大流量散料输送的需求，不管是颗粒状的粮食、塑料粒子，还是粉状的水泥、粉煤灰，都能在导流板的引导下顺畅转向，不会出现物料卡滞在换向缝隙里的情况。从结构设计来看，整个阀体采用焊接件拼焊成型，

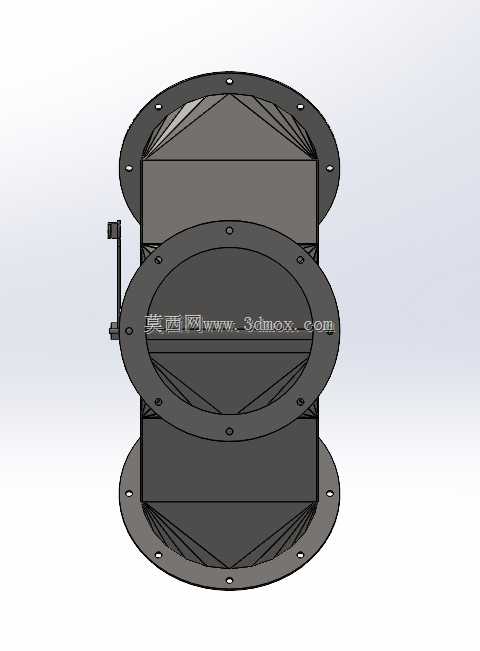

　　进出口都设置了标准法兰连接端，两个出口管路呈固定夹角布置，安装时只需要对接来料端法兰和两个出料端法兰即可，不需要额外做管路变径或者角度调整，能大幅降低现场安装的施工难度。阀体内部的导流板转轴采用外置式安装结构，转轴的密封件设置在阀体外侧，避免输送的物料长期磨损密封件导致漏料，同时后期维护更换密封件时不需要拆开整个阀体，只需要拆卸外侧的端盖就能完成操作，能有效降低设备运维的时间成本。驱动端可以根据现场工况选择电动或者气动执行组件，气动驱动的版本响应速度快，适合频繁换向的输送工况，电动驱动的版本则适合没有气源布置的仓储车间场景，两种驱动方式的安装接口完全通用，用户可以根据实际使用需求灵活选配。在实际选型应用中，

　　需要注意安装时要保证阀体的垂直安装精度，让导流板的重力作用方向和转轴轴向保持垂直，避免因为安装倾斜导致导流板换向不到位，出现串料的问题。同时阀体的安装位置要预留足够的检修空间，尤其是驱动端一侧，要留出执行组件拆装和接线接气管的操作空间，避免后期维护时需要拆卸周边管路。这款分流器的内部流道做了顺滑过渡处理，没有突兀的台阶或者直角结构，物料在流经换向位置时不会出现积料死角，对于容易吸潮结块的物料，也能减少物料在阀体内残留板结的概率，延长设备的连续运行周期。和普通的三通换向阀相比，这种重力式V型分流器的流阻更小，因为导流板在换向到位后会和其中一侧管路的内壁完全贴合，形成连续的导流面，物料流动时不会产生明显的涡流，能降低气力输送系统的压损，

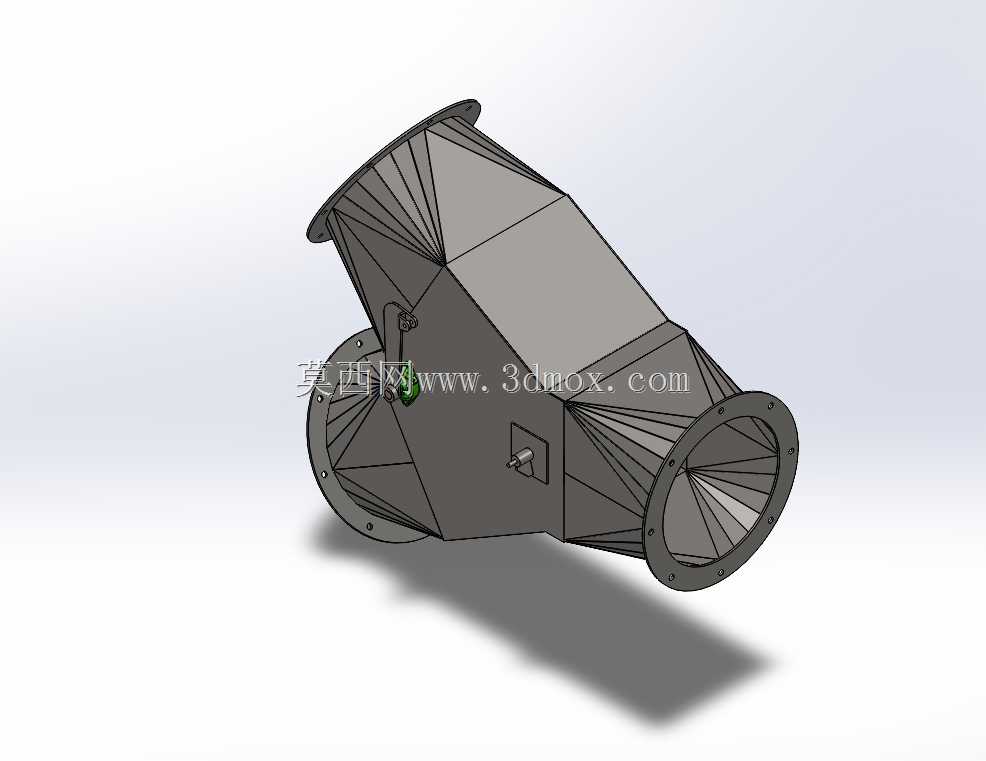

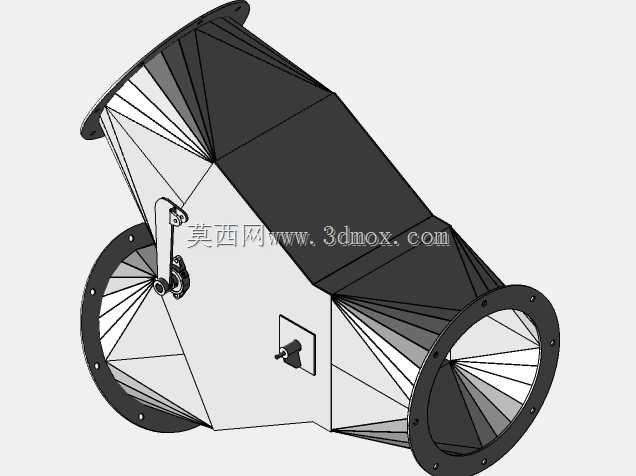

　　减少风机的能耗。在结构强度设计上，阀体的外壳采用加厚钢板焊接，外部还设置了加强筋结构，能够承受气力输送过程中管路内的压力波动，不会因为长期受正压或者负压作用出现壳体变形的问题。法兰连接端的螺栓孔采用统一的标准间距设计，可以和同通径的标准管路法兰直接匹配，不需要额外制作过渡连接件。导流板的边缘做了耐磨处理，在长期受物料冲刷的位置堆焊了耐磨层，即使是输送石英砂、矿粉这类磨琢性较强的物料，也能保证较长的使用寿命，不会因为导流板磨损出现密封间隙，导致两个出料端串料的问题。在三维建模过程中，这款模型完整还原了焊接拼缝的位置、法兰的螺栓孔分布、转轴的密封结构以及外部的安装支座细节，结构设计人员在做管路系统布置时，可以直接将模型导入装配体中，核对安装空间、法兰对接尺寸以及和周边设备的干涉情况，不需要再重新测绘建模，能有效缩短系统设计的周期。同时模型也预留了驱动组件的安装接口，设计人员可以根据选型的驱动型号直接匹配安装，不需要再对阀体的接口做二次修改。
