CR2032梯形纽扣电池座电子连接部件

　　在消费电子、工业控制板卡、小型智能传感设备的电路设计环节，板载供电的固定连接结构往往是容易被忽略却直接影响设备长期可靠性的细节，CR2032这类纽扣电池常被用于RTC实时时钟供电、低功耗待机模块供电、参数掉电保存场景，对应的电池固定座需要同时兼顾接触可靠性、安装便捷性、占用PCB空间合理性，本次涉及的梯形结构电池支架，就是针对这类应用场景设计的板载连接部件。

　　从实际使用场景来看，这类电池座大量应用在工控主板、智能家居控制模块、便携检测仪器、小型物联网终端设备上，设备往往需要在主电源断开后保留核心计时数据或者配置参数，CR2032纽扣电池的容量和体积刚好匹配这类低功耗长周期供电需求，而电池座的核心作用就是将电池稳定固定在PCB指定位置，同时保证电极与电路板焊盘之间的可靠导通，避免设备在运输、使用过程中受振动、温度变化影响出现电池松脱、接触不良的问题。

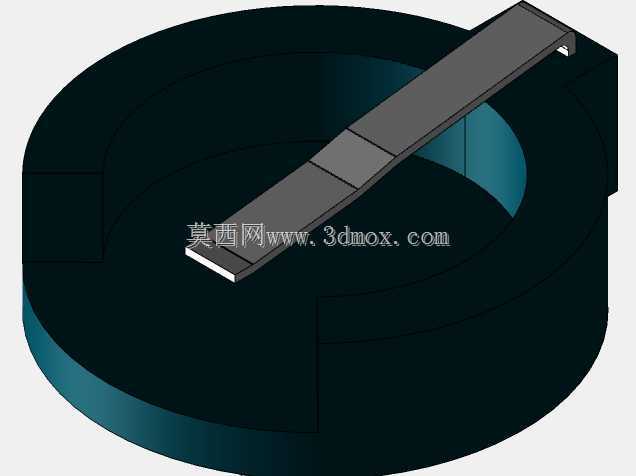

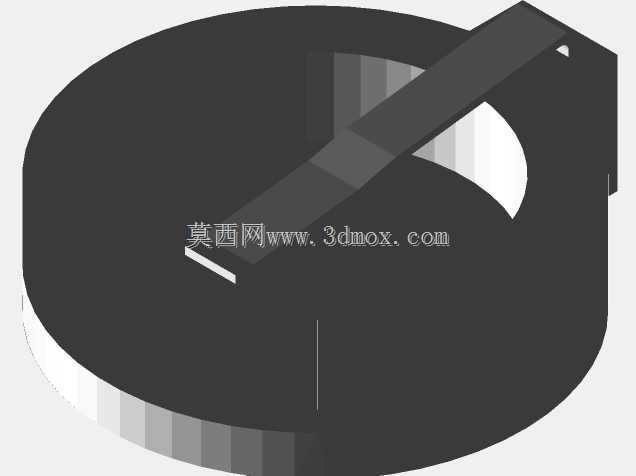

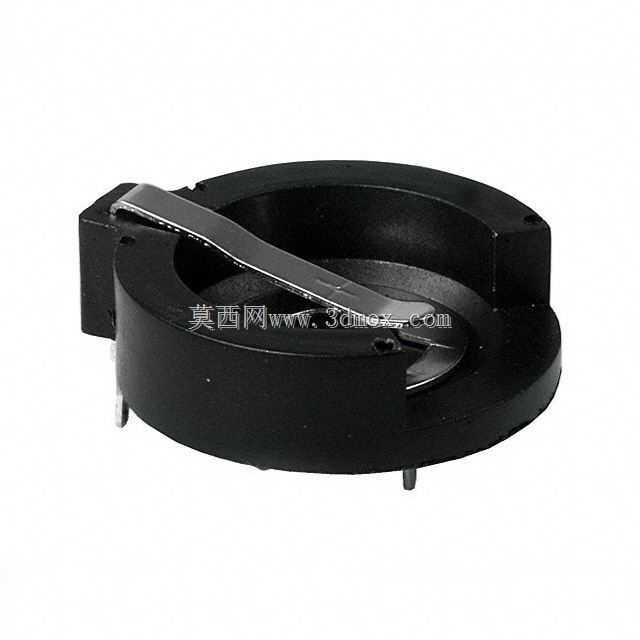

　　该部件采用梯形悬臂式的结构设计思路，主体为冲压成型的弹性金属结构，一端为焊接固定端，设计有两个平直的焊脚，能够直接通过波峰焊或者回流焊固定在PCB对应的焊盘位置，不需要额外的固定结构；悬臂部分采用分段式的梯形收窄设计，靠近固定端的部分宽度更大，能够提供足够的结构支撑强度，避免长期使用后悬臂出现塑性变形导致接触压力不足，靠近自由端的部分宽度收窄，既能够减少材料使用，也可以在安装电池时提供合适的弹性形变空间，降低电池安装的按压力度，同时保证电池装入后，悬臂的弹性压力能够将电池正极紧密压在对应的接触区域，避免出现接触电阻过大或者瞬断的问题。

　　从安装边界来看，该电池座适配标准CR2032纽扣电池的外形尺寸，电池直径20mm、厚度3.2mm，电池座安装后在PCB上的投影区域完全覆盖电池的安装范围，悬臂的抬起高度刚好匹配电池厚度，安装完成后电池上表面与悬臂顶部基本齐平，不会额外占用过多的板上垂直空间，适合对设备厚度有严格要求的薄型电子设备；焊脚的间距符合常规板载电池座的通用布局，能够兼容多数成熟电路方案的PCB封装设计，结构设计人员在进行板卡布局时，不需要额外调整封装尺寸，就可以直接替换同规格的其他型号电池座，降低方案迭代的修改成本。

　　在功能特性上，该结构的接触端设计有微小的凸起接触点，能够刺破电池表面可能存在的氧化层，降低接触电阻，保证长期使用过程中的导通稳定性；悬臂的弹性形变行程经过匹配设计，既能够在电池装入时提供足够的夹持力，避免设备受冲击振动时电池移位，也不会因为夹持力过大导致电池安装困难，或者在长期受压后出现金属疲劳失效；整个部件采用表面贴装的焊接方式，能够适配自动化SMT生产流程，不需要人工二次插件，能够有效提升批量生产的装配效率，减少人工装配带来的质量不稳定问题。

　　从结构设计的细节考量，梯形的悬臂结构相比等宽的悬臂结构，在相同的材料厚度下，能够实现更均匀的应力分布，当电池装入悬臂产生形变时，应力不会集中在焊脚与悬臂的连接位置，能够有效避免长期使用后连接位置出现断裂的问题；同时分段的梯形结构也能够在保证结构强度的前提下，减少金属材料的使用，降低部件的整体成本，符合批量电子配件的成本控制要求。在实际选型应用中，结构设计人员只需要在PCB布局时预留出对应直径的圆形电池安装区域，在对应位置布置两个焊盘，就可以完成该部件的封装设计，不需要额外设计定位孔或者其他固定结构，能够有效节约PCB的板上空间，提升板卡的空间利用率。

　　针对不同的使用环境，该结构的金属基材通常采用弹性优异的磷青铜或者铍铜材料，表面做镀镍或者镀金处理，既能够保证足够的弹性，也能够提升部件的抗氧化能力，保证在温湿度变化较大的工业环境下，依然能够保持稳定的接触性能，不会因为氧化导致接触电阻升高，影响设备的掉电保存功能。在电池更换的场景下，该悬臂结构的自由端预留了微小的撬取缺口，用户需要更换电池时，只需要用小型螺丝刀或者撬棒轻轻撬动自由端，就可以抬起悬臂取出电池，不需要额外的专用工具，提升了后期维护的便捷性。
