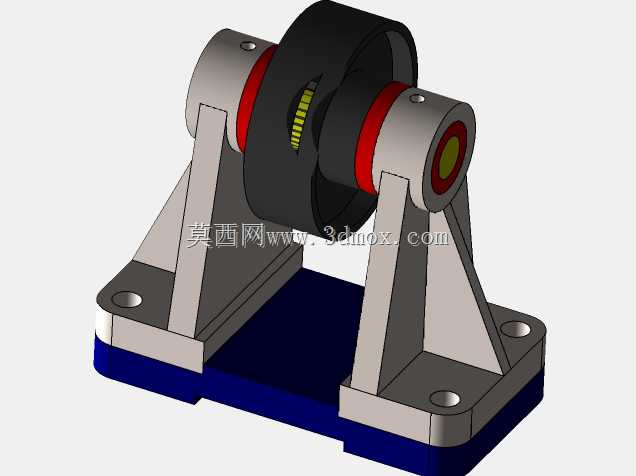

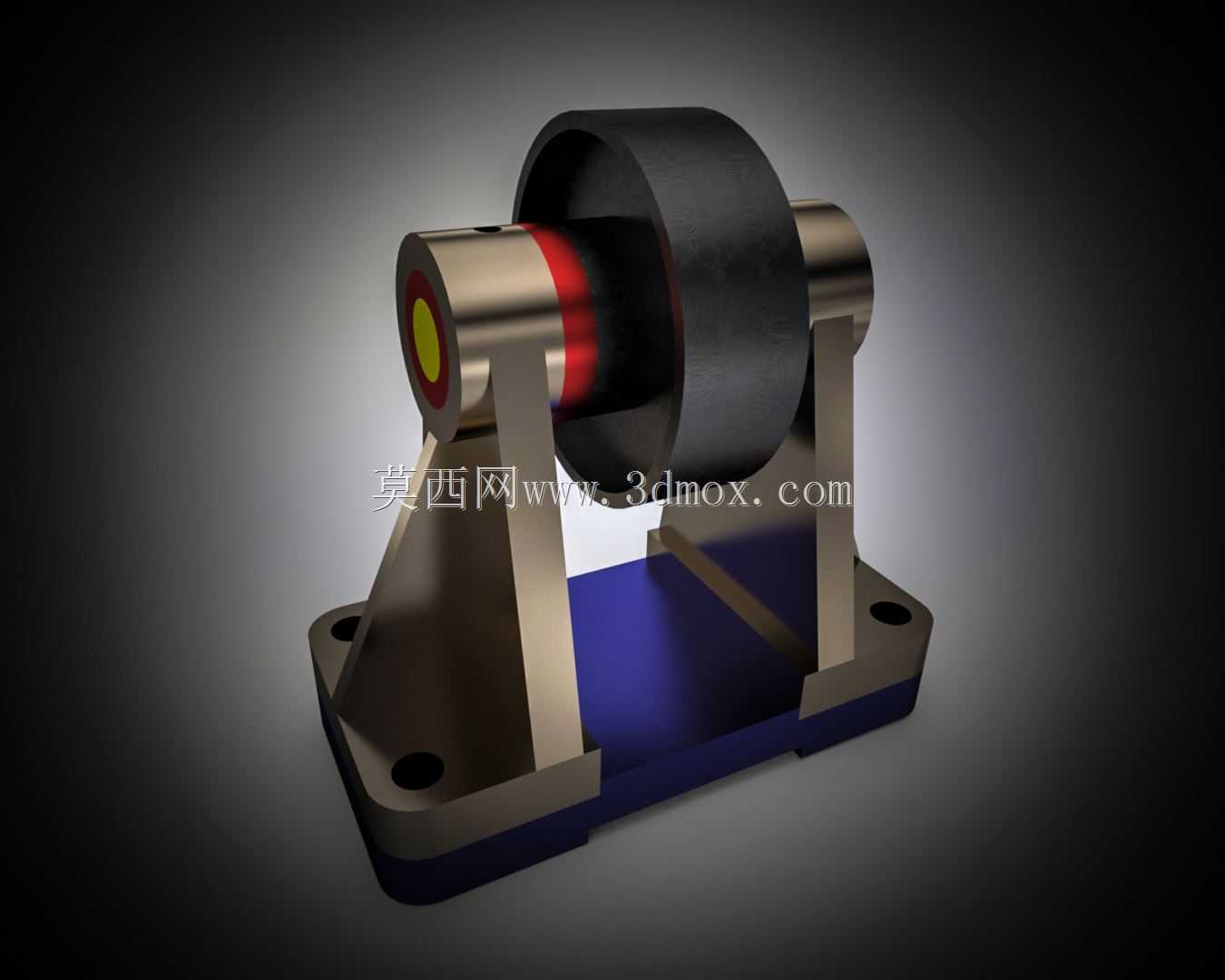

这类带双侧支撑支座的滑轮结构,常出现在小型动力试验台、教学演示教具以及轻载动力传输工位中,核心作用是完成旋转动力的承载与扭矩传递,可搭配不同直径的轮体适配不同传动比需求,也可作为张紧轮组件嵌入小型传动链路里。从结构设计来看,双侧三角式支撑支座采用底部带安装孔的平板底座,底座与竖直支撑臂做了一体化的加强过渡,避免轮体高速旋转时支撑臂出现共振形变,支撑臂上端的轴承安装位预留了足够的同轴度调整余量,装配时可通过修配支撑臂端面保证转轴的水平度,减少运转过程中的径向跳动。轮体部分采用轮毂与外圈分体式设计,轮毂与转轴配合的位置做了阶梯轴定位结构,轴肩处预留了密封圈安装槽,可适配脂润滑的密封需求,避免长期运转时润滑脂泄漏,外圈采用宽幅轮面设计,
既可以适配平带传动,也可通过更换外圈嵌件适配圆带、V带的传动需求。安装边界上,底座的四个安装孔采用对称分布设计,孔位间距适配常规的工业铝型材安装槽间距,可直接固定在40系列或50系列铝型材工作台上,不需要额外加工转接板,整体安装高度控制在常规试验台的台面安全高度范围内,不会与台面上的其他传动部件产生运动干涉。设计过程中优先考虑了拆装便捷性,转轴与支撑臂的配合采用间隙配合加顶丝固定的方式,日常维护时不需要完全拆解支座即可完成轮体的更换与轴承的润滑保养,支撑臂的厚度经过受力校核,在额定负载下的形变量控制在允许范围内,不会出现轮体偏磨的情况。轮体与支座之间预留了足够的轴向间隙,避免运转过程中轮体端面与支撑臂发生摩擦,底座的底面做了平面度处理,安装时不需要额外加调整垫片即可保证整体的水平度,适合在教学演示场景中让学习者直观理解旋转传动的支撑结构设计逻辑,也可作为小型动力装置的原型结构进行二次改造,拓展出不同负载等级的传动组件。
