航空航天涡轮叶轮叶片结构三维造型

　　在航空航天动力系统、地面涡轮类流体输送设备中，叶轮是直接决定能量转换效率的核心旋转构件，本次完成的三维造型完全围绕实际工况下的功能需求展开，没有冗余的装饰性结构。从实际应用场景来看，这类带径向扭曲叶片的叶轮，既可以适配航空航天辅助动力单元的涡轮端，将高温燃气的动能转化为旋转轴的扭矩输出，也可经过参数调整后用于高扬程离心泵的核心做功部件，完成流体介质的动能到压力能的转换，不同场景下的叶片安装角、叶顶间隙、轮毂比的参数差异，都在建模过程中预留了可调整的参数化接口，方便后续根据具体工况做迭代修改。

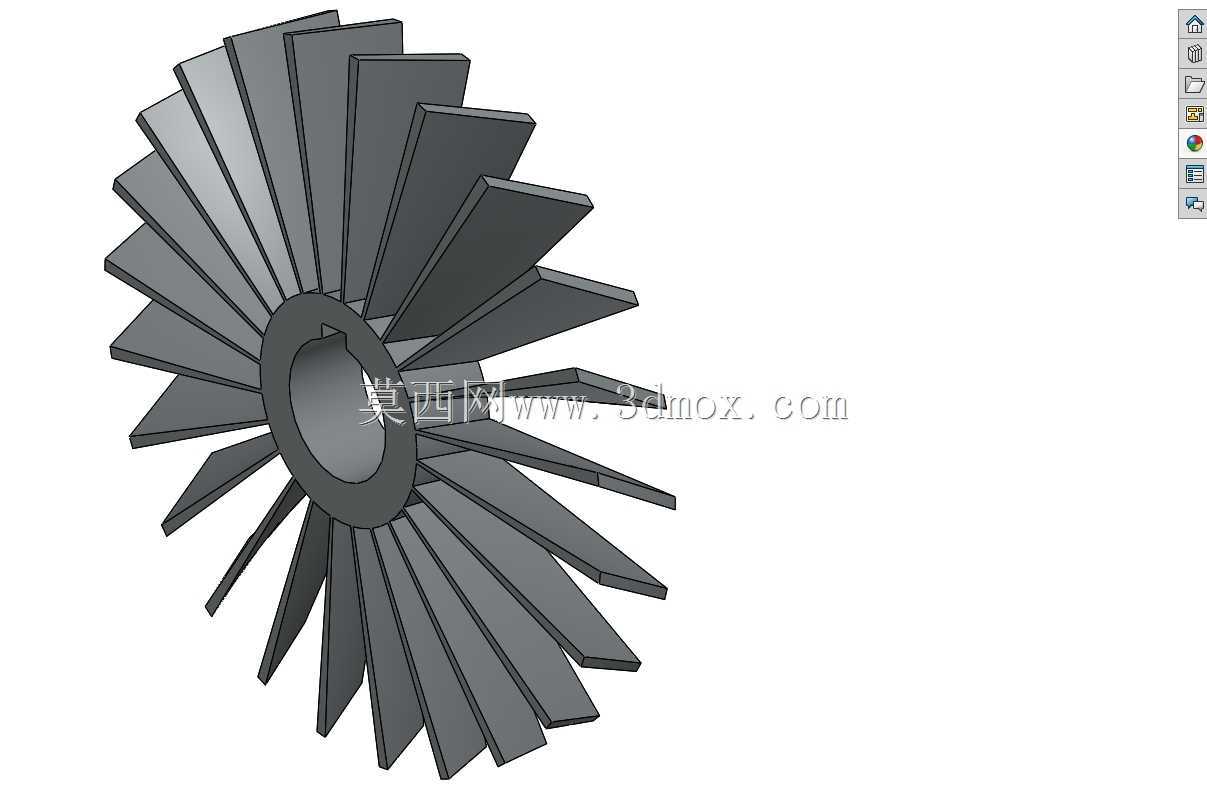

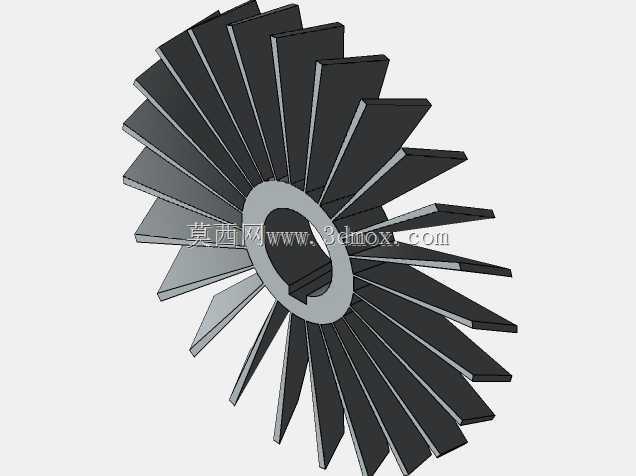

　　从设计思路层面，整个造型先从轮毂基准开始搭建，首先确定轮毂的内孔安装尺寸，内孔采用带键槽的通孔设计，匹配常规的阶梯轴安装形式，键槽的位置与宽度按照通用旋转件的安装公差要求预留，保证装配时可以和传动轴实现周向固定，避免大扭矩输出时出现相对滑移。轮毂的外轮廓采用锥面过渡，从靠近安装轴肩的位置向叶片外缘方向逐步收窄，既可以降低轮毂自身的转动惯量，减少启动阶段的扭矩损耗，也能优化叶片根部的流道线型，减少流体在轮毂壁面的附面层分离损失。

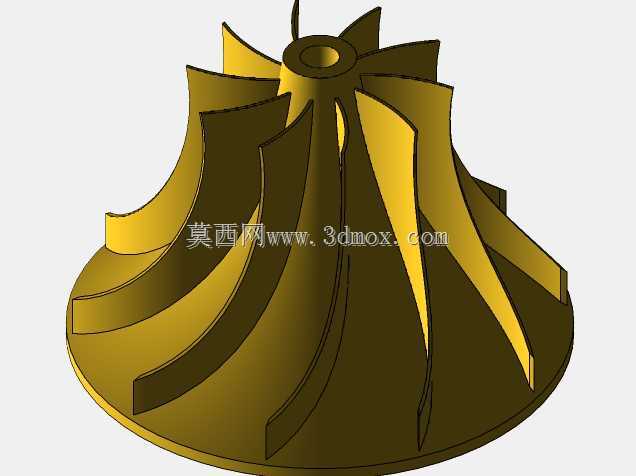

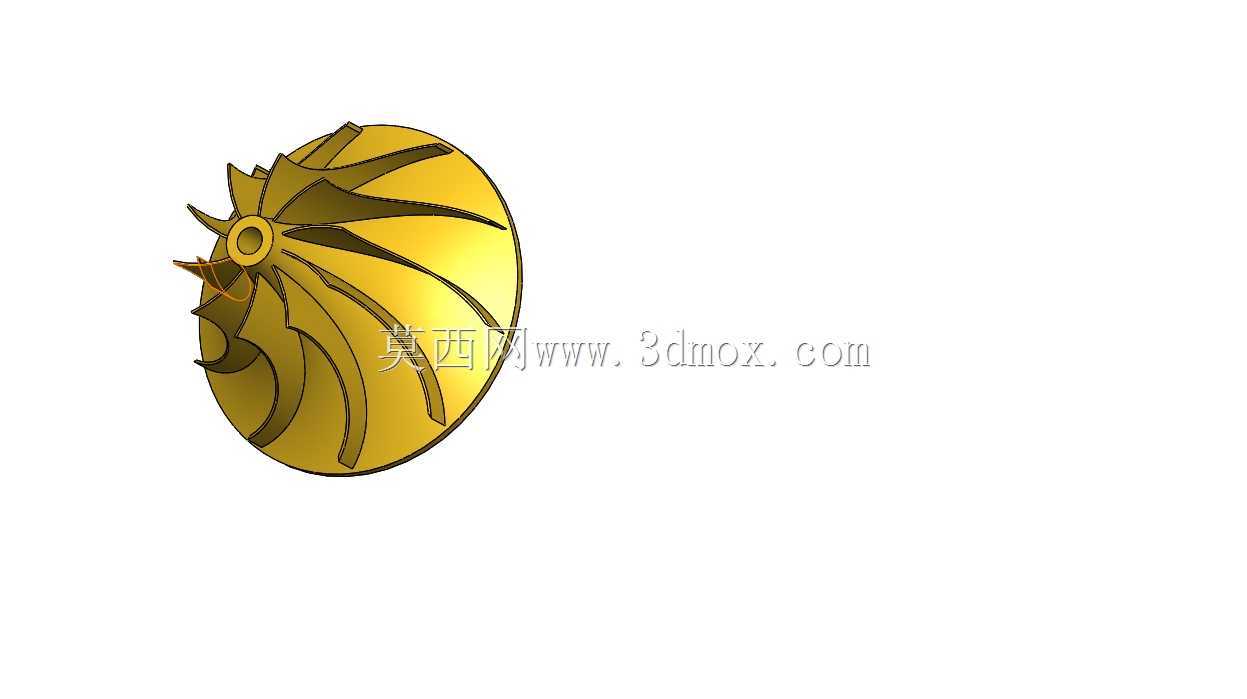

　　叶片部分的造型是整个结构的核心，每一片叶片都采用空间扭曲翼型，从根部到叶顶的安装角逐步变化，根部的安装角更大，保证流体进入流道时的冲角处于合理区间，减少入口冲击损失，叶顶位置的安装角更小，适配流体在流道内加速后的流动方向，让流体流出叶片时的方向更接近轴向，降低出口的余速损失。叶片的厚度从根部到叶顶逐步减薄，根部做了大圆角过渡和轮毂连接，圆角半径根据叶片根部的应力集中系数计算确定，保证高速旋转时叶片根部的离心应力可以均匀传递到轮毂上，避免出现应力断裂风险；叶顶位置保留了均匀的间隙余量，适配装配时和机壳之间的配合要求，避免旋转过程中出现叶顶刮蹭机壳的问题。所有叶片沿轮毂圆周方向均匀阵列，阵列的数量根据流道的通流能力计算确定，相邻叶片之间的流道截面沿流动方向逐步扩张，保证流体在流道内的能量转换过程平稳，不会出现局部的流速突变引发的振动问题。

　　从安装边界来看，整个叶轮的轴向定位依靠轮毂一侧的轴肩端面，装配时轴肩端面和传动轴的定位面贴合，轴向锁紧螺母从另一侧压紧轮毂端面，保证高速旋转时不会出现轴向窜动。叶轮的径向尺寸控制在合理范围内，叶顶的圆跳动公差在建模时就做了基准约束，保证后续加工完成后，整体的动平衡精度可以达到G2.5级的要求，适配每分钟上万转的高转速工况。整个造型的所有曲面都做了连续性检查，叶片表面和轮毂的连接面没有出现曲率突变，既可以减少流体流动时的阻力，也能为后续的数控加工、铸造模具设计提供无缺陷的几何基础，避免后续加工时出现曲面碎面、刀路计算错误的问题。在实际选型参考时，设计人员可以直接提取模型中的流道截面数据，做CFD流体仿真验证，根据仿真结果调整叶片的扭曲角度和数量，不需要重新搭建基础模型，大幅缩短前期的方案设计周期。
