CA6140机床主杆连杆结构三维设计

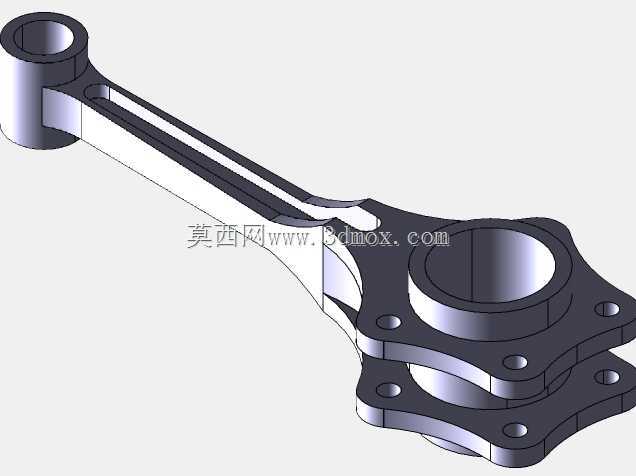

　　该主杆构件属于CA6140车床内部的核心传动连杆类零件，在车床的主轴箱传动链路、进给机构联动结构中承担动力传递、运动轨迹约束的核心作用，实际运行过程中需要持续承受交变拉压载荷、周期性冲击载荷，对结构刚度、形位公差、配合精度都有较高的工程要求。从结构设计逻辑来看，该零件采用分体式叠合连杆结构，大端为带法兰安装孔的环形配合端，设计有6个均匀分布的螺栓安装孔，用于与配套的回转部件实现刚性锁紧连接，安装孔的位置度公差直接决定了连杆运行过程中的动平衡表现，建模过程中需要严格控制孔位的同轴度、端面与孔轴线的垂直度，避免装配后出现偏载磨损。小端为整体式环形衬套配合端，用于铰接连接从动传动部件，大小端之间通过工字形截面的杆身实现连接，

　　工字形截面的设计在保证整体抗弯、抗扭刚度的前提下，最大程度降低了零件自身重量，减少高速往复运动过程中的惯性冲击，杆身与两端环形结构的过渡位置均采用大圆角平滑过渡，从结构根源上降低应力集中系数，避免长期交变载荷下出现疲劳断裂问题。在实际机床运行场景中，该主杆的运动轨迹并非简单的直线往复，而是随大端回转运动、小端铰接运动形成特定的平面运动曲线，因此建模过程中需要严格匹配CA6140车床的传动机构安装边界：大端内孔的配合尺寸需要与对应曲轴轴颈的尺寸公差带匹配，满足滑动配合的间隙要求，保证运转过程中润滑膜能够稳定形成；小端内孔需要适配配套的衬套外径，过盈量控制在合理区间，避免衬套工作过程中出现转动窜动；

　　杆身的外轮廓尺寸需要预留足够的运动安全间隙，避免运转过程中与周边的箱体壁、其他传动部件发生运动干涉。从安装适配性来看，大端法兰的结合面需要设计足够的平面度，保证叠合安装时两个半体的贴合紧密性，避免连接螺栓受附加剪切力；所有安装孔的孔口都设计有倒角，既方便装配时的螺栓导入，也能去除机加工过程中产生的毛刺，避免应力集中。在结构细节处理上，杆身的工字形截面腹板厚度、翼缘厚度都经过载荷校核，能够承受额定传动功率下的最大拉压力，同时杆身表面的过渡圆角半径经过优化，既不会因为圆角过小导致应力集中，也不会因为圆角过大增加零件整体重量、占用额外安装空间。对于机床这类需要长期连续运行的加工设备，这类传动主杆的结构可靠性直接决定了整机的无故障运行时间，

　　设计过程中需要充分考虑零件的加工工艺性：大小端的内孔可以通过镗削加工保证尺寸精度，法兰端面可以通过车削一次装夹完成加工保证垂直度，杆身部分可以通过铣削加工成型，所有圆角位置都可以通过常规机加工手段实现，不需要特殊的定制刀具，能够有效降低零件的加工制造成本。在三维建模过程中，需要重点还原零件的所有配合特征、安装特征，包括法兰面的安装孔位置、大小端内孔的尺寸精度、杆身的截面变化、过渡圆角的尺寸，这些特征都是后续进行有限元强度校核、运动仿真干涉检查、工程图生成、数控加工编程的基础数据，模型的参数化设计可以方便后续根据不同型号机床的传动参数调整杆长、孔径、安装孔位置等尺寸，快速衍生出适配不同传动需求的同系列连杆构件。实际装配过程中，该主杆需要与轴瓦、衬套、连接螺栓、锁紧垫片等标准件配合使用，建模时需要充分考虑这些配套零件的安装空间，比如大端内孔的宽度需要匹配轴瓦的宽度，法兰面的沉孔深度需要匹配螺栓头的高度，保证螺栓锁紧后不会突出法兰面影响运转。
