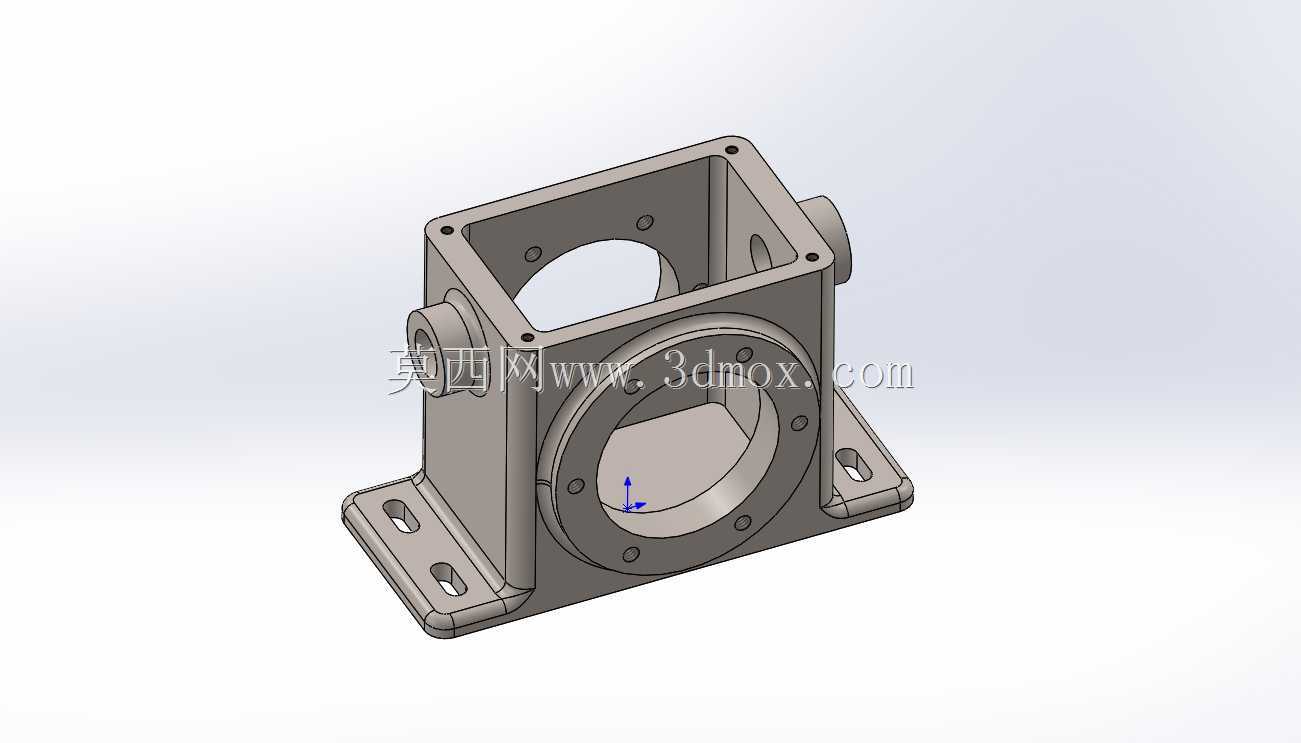

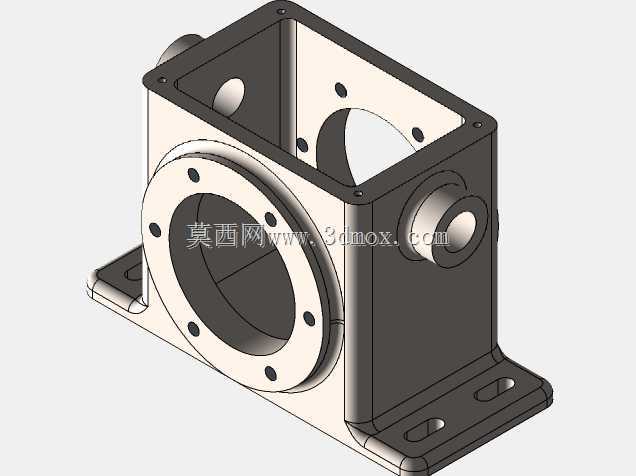

CA6140车床用减速器箱体结构设计

项目分类:机床 发布时间:2024-01-13 ID:723871
  • CA6140车床用减速器箱体结构设计
  • CA6140车床用减速器箱体结构设计

  这款减速器箱体是CA6140普通车床进给传动系统的核心承载壳体,在车床整体传动链路中承担着容纳齿轮传动副、支撑传动轴系、密封润滑腔体、隔绝外部切屑与切削液侵入的多重作用,是保障车床进给传动精度、运行稳定性的关键基础零件。从实际应用场景来看,该箱体安装在车床床身靠近主轴箱的侧下方位置,外部通过底部带安装腰型孔的法兰支座与床身预设的安装基面贴合锁紧,侧方大口径法兰端对接进给箱输出轴端,上方开口配合箱盖完成腔体密封,侧部伸出的小轴孔则用于安装输出轴对接溜板箱传动链路,整个安装边界完全匹配CA6140车床原有安装位的尺寸公差,不需要额外改造床身结构即可完成替换装配。

  从功能特性层面看,箱体采用一体化铸造成型后做二次时效处理的工艺路线,壁厚均匀控制在6-8mm区间,既保证了整体刚性足以承受齿轮啮合产生的径向与轴向载荷,也避免了壁厚过大带来的整机重量冗余。箱体内部预留的腔体空间可完整容纳三级减速齿轮副与对应的轴承安装位,各轴孔的同轴度、端面垂直度公差均按照IT7级精度设计,能够保证传动轴运转时的径向跳动控制在允许范围内,减少齿轮偏磨、传动噪音过大的问题。箱体上分布的多个螺栓过孔、定位销孔位置经过反复校核,既满足箱盖、端盖的安装锁紧需求,也预留了润滑脂注油孔、油位观察孔、废油排放孔的对应位置,日常维护时不需要完全拆解箱体即可完成润滑脂更换、油位检查操作。

  设计过程中优先考虑了加工工艺性与装配便利性,所有外露棱边均做了R2-R3的倒角处理,避免装配时划伤操作人员,也减少了应力集中导致的箱体开裂风险。底部安装支座的腰型孔设计预留了±2mm的安装调整余量,能够补偿床身安装基面的少量加工误差,降低现场装配的对位难度。侧方法兰端的止口设计采用H7/h6的配合公差,与对接端盖装配时可自动完成同轴定位,不需要额外打表找正即可保证端盖与轴系的垂直度。箱体上方的开口尺寸略大于内部齿轮组的最大回转直径,装配时可预先将齿轮、轴承、轴系组装成整体后直接吊入腔体,不需要在箱体内反复调整齿轮啮合间隙,大幅提升了装配效率。

  从安装边界的尺寸约束来看,箱体整体外轮廓尺寸完全适配CA6140车床的安装空间,不会与周边的进给箱手柄、床身防护罩、溜板箱行程限位块产生运动干涉,侧部伸出的小轴孔中心高与溜板箱输入轴中心高保持一致,对接时可直接采用标准联轴器连接,不需要额外加装过渡轴套。箱体各安装面的平面度公差控制在0.02mm以内,与床身基面贴合后间隙不超过0.03mm,能够避免锁紧螺栓时产生的箱体变形导致轴孔同轴度超差。在传动运行过程中,箱体的刚性结构可有效吸收齿轮啮合产生的振动,减少振动向床身的传递,降低车床精加工时的表面振纹风险,同时密封结构可有效阻挡车床加工时产生的铸铁切屑、乳化液进入传动腔体,避免齿轮、轴承出现磨粒磨损,延长传动部件的使用寿命。
