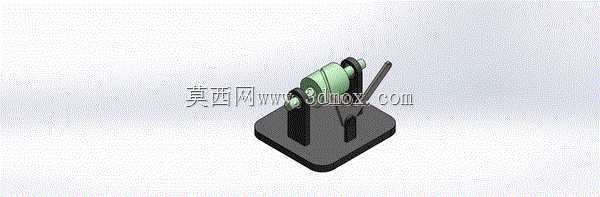

这套机构是CA6140普通车床进给系统里的凸轮联动执行组件,日常在卧式车床的溜板箱与进给箱衔接段承担动作转换功能,实际运行时负责把光杆传递来的旋转运动,转化为刀架的纵向、横向间歇进给或者快速退刀动作,是车床实现自动走刀、车削成型面的核心执行单元之一。从结构布局来看,整套组件采用底座式安装设计,安装基面为带沉孔的方形铸铁基座,基座厚度预留了足够的刚性余量,安装时可直接通过M8内六角螺栓固定在溜板箱的内壁安装凸台上,基座的平面度要求控制在0.02mm以内,避免安装后出现传动卡滞。核心传动部分采用圆柱凸轮与摆杆配合的结构,凸轮曲面根据进给行程做了等速运动曲线修型,摆杆的铰接位置设置了含油轴承衬套,日常运行无需额外频繁注油,
就能保证摆杆摆动的顺畅度,摆杆末端连接的拨叉结构直接和进给滑移齿轮对接,凸轮转动时带动摆杆按照预设角度摆动,进而推动滑移齿轮完成不同进给档位的啮合切换。设计阶段特意将凸轮的工作行程做了冗余预留,摆杆的极限摆动角度控制在27度以内,避免超程运行导致机构碰撞损坏,同时在摆杆的回程位置设置了扭簧复位结构,保证凸轮曲面与摆杆端头的轴承始终保持贴合,消除传动间隙带来的进给误差。从安装边界来看,整套机构的横向最大外廓尺寸不超过120mm,纵向高度不超过95mm,安装时需要预留至少15mm的周边操作空间,方便后期检修时拆卸凸轮端的锁紧螺母,基座下方预留了排屑缺口,能避免车床运行时产生的金属切屑堆积在铰接位置造成磨损。实际应用场景中,
这套机构除了用在CA6140车床上,同结构形式经过尺寸调整后,也可适配其他型号的卧式车床、小型专用铣床的进给档位切换环节,相比传统的齿轮式换挡结构,凸轮联动结构的换挡冲击更小,档位定位精度更高,长时间运行后也不会出现脱档、跳档的问题。建模过程中对所有铰接位置的配合间隙都做了实际工况还原,凸轮曲面的建模严格按照实际加工的修型参数搭建,摆杆的受力位置做了加厚处理,对应实际零件的高频受力区域,还原了零件加工时的倒角、退刀槽等工艺结构,安装孔的位置度公差也按照实际装配要求做了约束,能直接用于机构运动仿真、装配干涉检查,也可作为同类进给机构设计的参考原型,帮助设计人员快速验证凸轮曲线与摆杆行程的匹配关系,减少实物试装的调整次数。
