爱喜第三届联合机械竞赛参赛装置

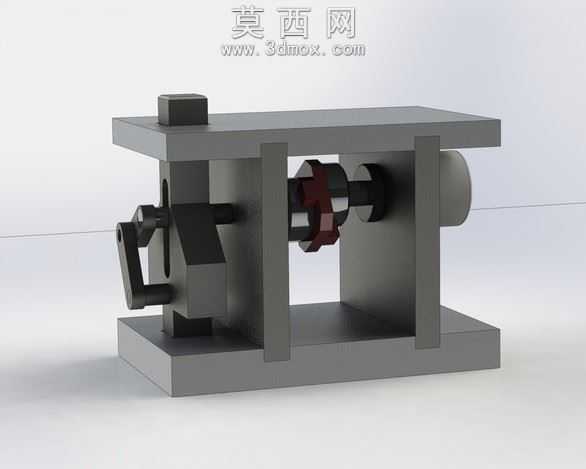

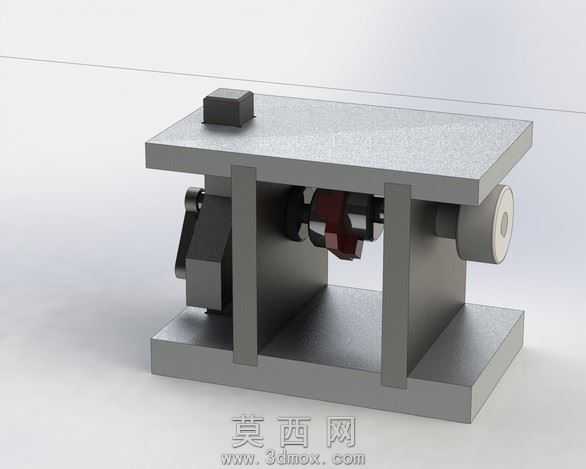

本作品为机械知识竞赛参赛的机械装置三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零件的尺寸参数、装配约束关系都进行了精准定义，确保模型可直接用于工程出图、运动仿真与结构验证。模型整体采用框架式对称结构设计，上下两块平行安装板通过两侧竖向支撑立柱连接，形成稳定的开放式安装腔体，既保证了整体结构的刚性，又为内部传动组件预留了充足的安装与调试空间，符合竞赛类机械装置对结构稳定性与可观测性的双重要求。材质渲染方面，整体结构件采用哑光磨砂金属材质，还原了普通碳素结构钢经喷砂处理后的真实质感，表面粗糙度参数设置贴合实际加工效果，无过度反光影响结构观察；内部传动组件根据零件功能区分材质，转动配合的轴类零件采用光亮金属材质模拟精加工表面，异形传动块采用深色耐磨合金材质，端部手轮采用工程塑料与金属嵌件结合的材质表现，不同材质的光影过渡自然，能够清晰区分各个功能部件的边界与装配关系。结构细节上，装置顶部设置有定位挡块，用于限定外部工件的安装位置；内部腔体中布置有偏心传动组件，通过贯穿两侧立柱的传动轴实现动力传递，传动轴两端设置有轴套与端盖结构，模拟真实的轴承安装与轴向定位设计；一侧伸出的手轮结构用于手动输入动力，可直观展示装置的运动传递路径，所有零件之间无干涉，装配层级清晰，总装配体下按照支撑组件、传动组件、操作组件、定位组件划分了子装配体，便于后续的修改与拆解。设计思路围绕竞赛考核的机械传动原理展开，整体结构简洁明了，没有冗余的装饰性结构，所有构件都服务于运动传递与功能实现，既能够清晰展示机械结构的组成逻辑，又具备实际的运动可行性，可作为机械原理教学、竞赛参考的典型案例，模型同时导出了STEP与IGES通用格式，可适配多数三维设计软件打开使用，方便不同软件环境下的学习者参考研究。
