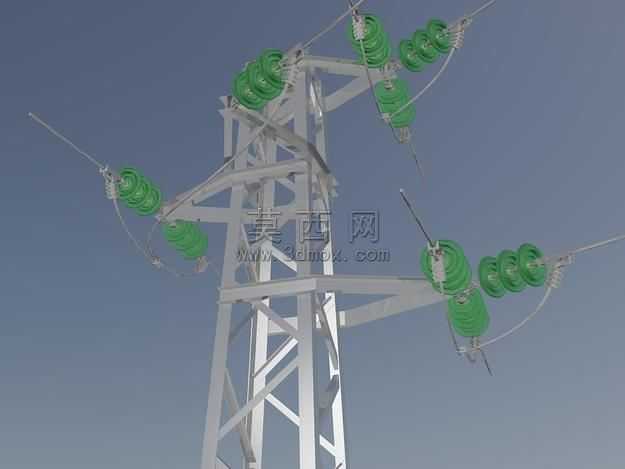

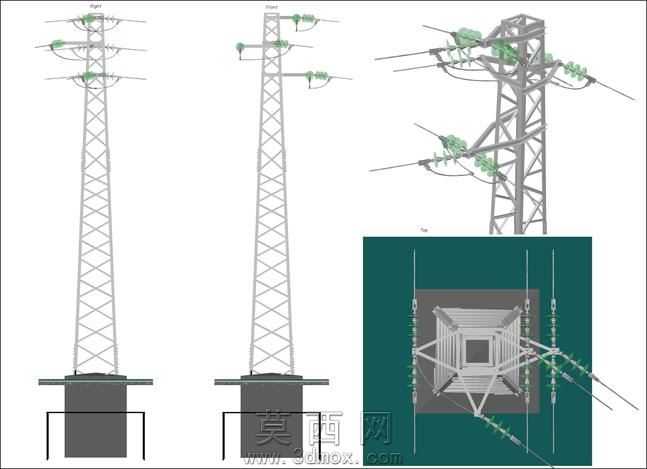

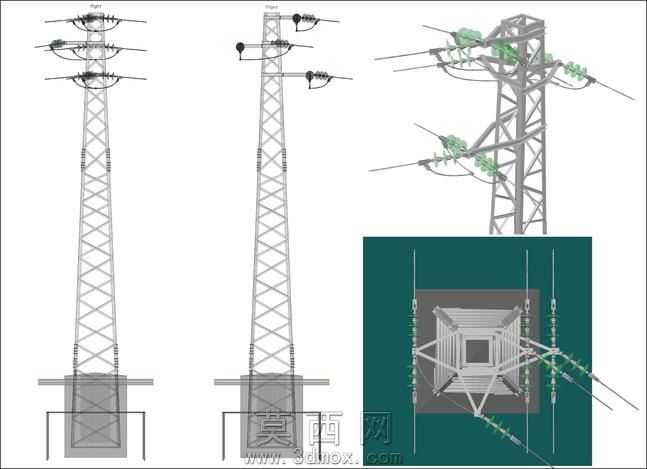

中压架空电力线路塔952节点三维设计

本作品为中压架空电力线路塔952节点的精细化三维建模成果，建模过程严格遵循电力输电杆塔的实际工程构造逻辑，依托三维建模软件完成全结构的参数化搭建。建模初期先梳理该节点的层级构造关系，将整体结构拆分为格构式塔身段、横担支撑段、绝缘子挂载位、金具连接位四大核心模块，逐模块进行特征建模：塔身段采用角钢拼接的格构式结构，精准还原每根主材、斜材、辅材的截面尺寸与连接节点位置，通过布尔运算与装配约束还原角钢间的螺栓拼接逻辑，保证杆件间无干涉、装配关系完全匹配实际施工构造。横担部分根据中压线路的相序排布要求，设置对应数量的悬挑支撑结构，每处悬挑的受力斜撑、水平拉杆均按照实际受力角度建模，还原横担与塔身的连接加固结构。绝缘子部分还原了瓷质绝缘子的伞裙结构、端部金属金具的细节，包括金具上的销钉孔、挂环结构都做了精细化刻画，保证绝缘子与横担、导线挂点的连接逻辑完全符合电力金具的装配规范。材质渲染阶段，为不同构件匹配对应物理材质：塔身钢结构赋予哑光镀锌钢材材质，调整金属度与粗糙度参数还原镀锌层的半哑光金属质感，绝缘子瓷件部分赋予高光泽浅绿陶瓷材质，还原瓷绝缘子的釉面质感，端部金具赋予热镀锌铸钢材质，区分不同构件的材质差异提升模型真实感。设计过程中重点考量节点的受力合理性，所有构件的排布均参考10kV中压架空线路的典型设计规范，保证横担悬挑长度、绝缘子串长、相间距均符合电力安全距离要求，模型可用于电力施工交底、线路运维培训、杆塔结构力学仿真分析等场景，整体建模精度达到生产级模型标准，各构件可单独拆分编辑，方便后续根据不同项目需求调整参数适配不同塔型的节点设计。
