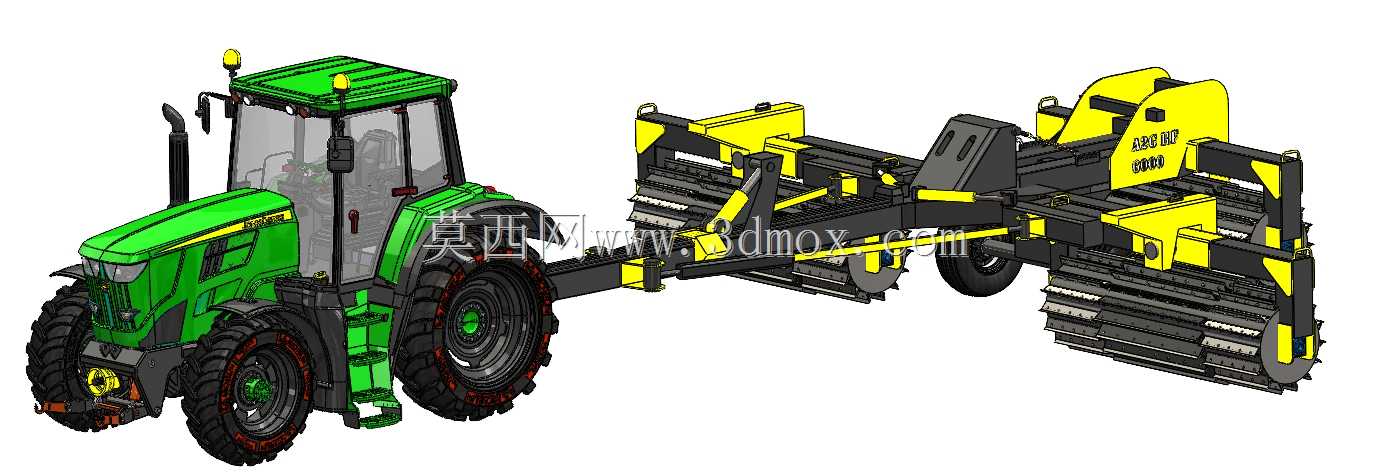

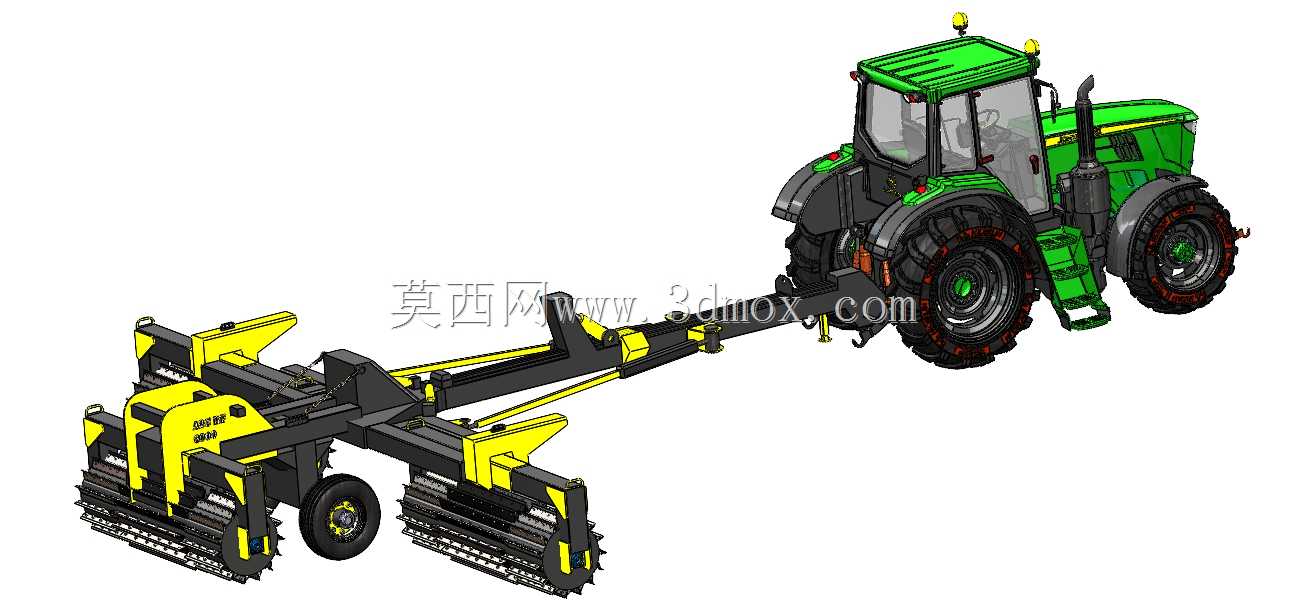

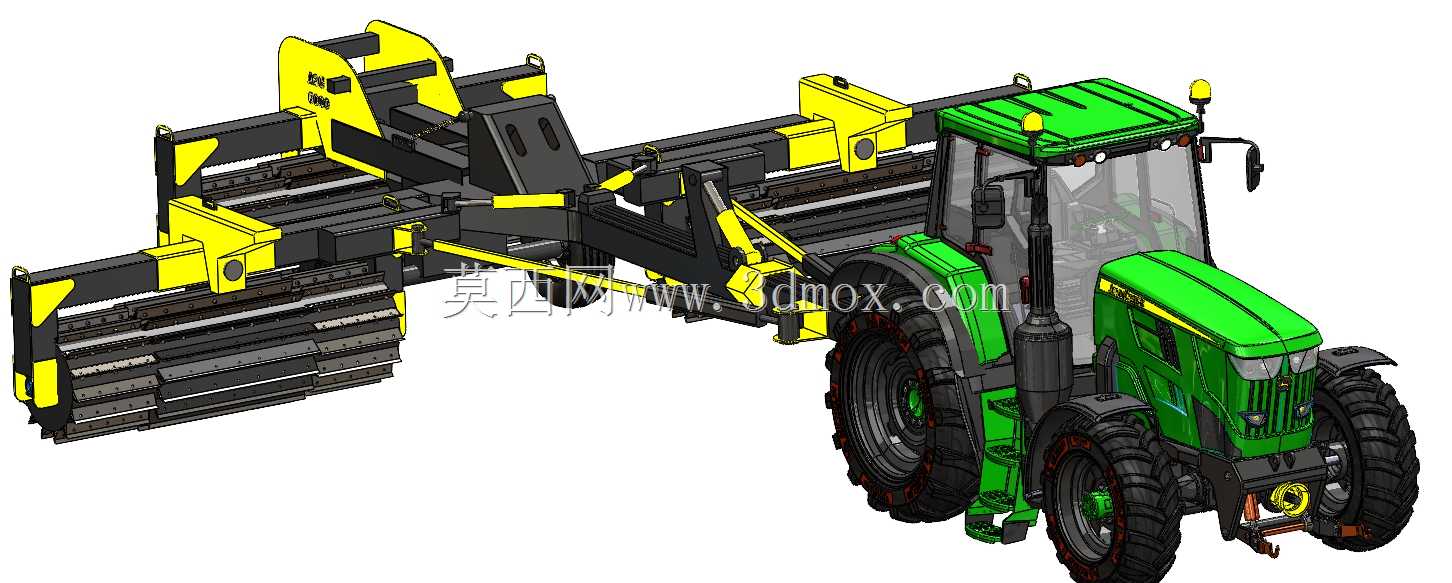

约翰迪尔拖拉机配套辊式灭茬整地作业机

　　这款牵引式辊式整地灭茬设备，主要适配大马力轮式拖拉机开展大田播前整地、作物残茬处理作业，在东北黑土地保护性耕作、华北一年两熟区麦茬地清整、南方稻茬田碎土平田场景中都有广泛应用，能够一次性完成残茬切碎、土壤破碎、地表平整多道工序，减少农机进地次数，降低作业过程中的土壤压实程度。设备采用三点后牵引挂接结构，挂接端设计了可调节长度的牵引臂，能够适配不同轮距、不同后悬挂输出高度的拖拉机，挂接时无需对拖拉机后悬挂做额外改装，牵引臂与主机架之间采用铰接结构，作业过程中可随地形起伏自适应调整角度，避免遇到田埂、坡地时出现机架别卡、作业深度突变的问题。主机架采用矩形钢管拼焊结构，主承重梁壁厚满足大负荷作业强度要求，两侧对称布置两组作业辊组，

　　中间设置主传动辊，动力通过拖拉机后输出轴经万向节传递至中央齿轮箱，再通过侧边链传动分别驱动三组辊体同步转动，传动路径短，动力损耗低，链传动外侧设置全封闭护罩，避免作业过程中泥土、秸秆缠绕链轮，降低日常维护频次。中间主辊直径600mm，两侧边辊直径830mm，单组辊体上均匀布置96把灭茬切土刀片，刀片采用耐磨合金钢材质，刃口经热处理强化，作业时随辊体高速旋转，能够将地表以下15厘米范围内的作物根茬、秸秆切碎至5厘米以下，同时将板结土壤破碎，碎土率满足播前整地农艺要求。设备总作业幅宽7300mm，单侧边辊作业幅宽2700mm，中间辊与边辊之间设置100mm的作业重叠区，避免作业过程中出现漏耕漏整的条带，作业深度可通过两侧限深轮调节，

　　调节范围覆盖5厘米到20厘米，可根据不同土壤类型、不同作业需求灵活调整，沙土地作业时可适当调浅作业深度减少动力消耗，黏重板结土壤可适当加深作业深度强化碎土效果。设备自带储料箱结构，总容积2100升，其中中央储料腔容积900升，两侧边腔各600升，可在整地作业同步完成颗粒肥、土壤改良剂的撒施作业，撒施量通过储料箱下方的出料口开度调节，撒幅与作业幅宽完全匹配，避免出现肥量分布不均的问题。行走系统采用400/60x15.5规格的农用低压轮胎，接地比压低，作业转场过程中不会对已整地块造成过度碾压，轮胎采用耐磨橡胶材质，胎面花纹适配农田泥泞路面，转场时可通过液压机构将作业辊组抬升至离地面30厘米以上高度，满足乡村道路通行的离地间隙要求。

　　设备作业时要求配套拖拉机最小输出功率110马力，动力输出轴转速匹配720转/分标准档位，整机作业重量约4500kg，重心布置靠近牵引挂接点，作业过程中不会对拖拉机后轴造成过大的抬头力矩，牵引行驶稳定性好。从建模细节来看，模型完整还原了设备的所有结构细节，包括刀片的安装角度、护罩的折弯结构、牵引臂的铰接销轴、限深轮的调节丝杆、储料箱的盖体结构，甚至轮胎的胎面花纹、传动护罩的固定螺栓都做了精细化建模，可直接用于农业装备虚拟仿真、农机作业场景演示、产品结构展示等场景，建模过程中严格按照实际尺寸比例搭建，各部件之间的装配关系完全符合实际装配逻辑，运动部件预留了正确的运动自由度，可直接导入仿真软件做运动干涉检查、作业过程动力学分析。
