稻田耕地拖拉机旋耕刀辊轮结构

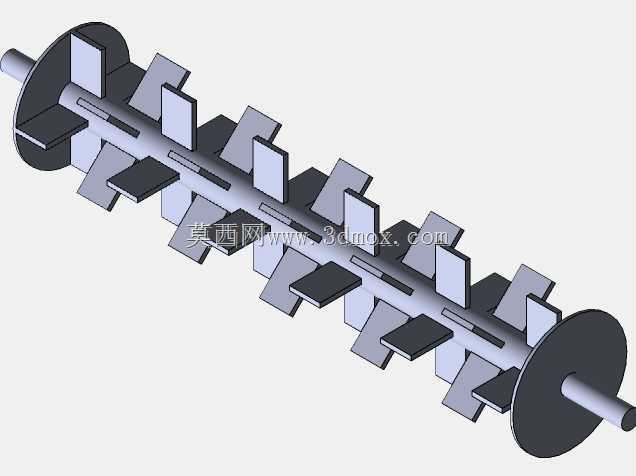

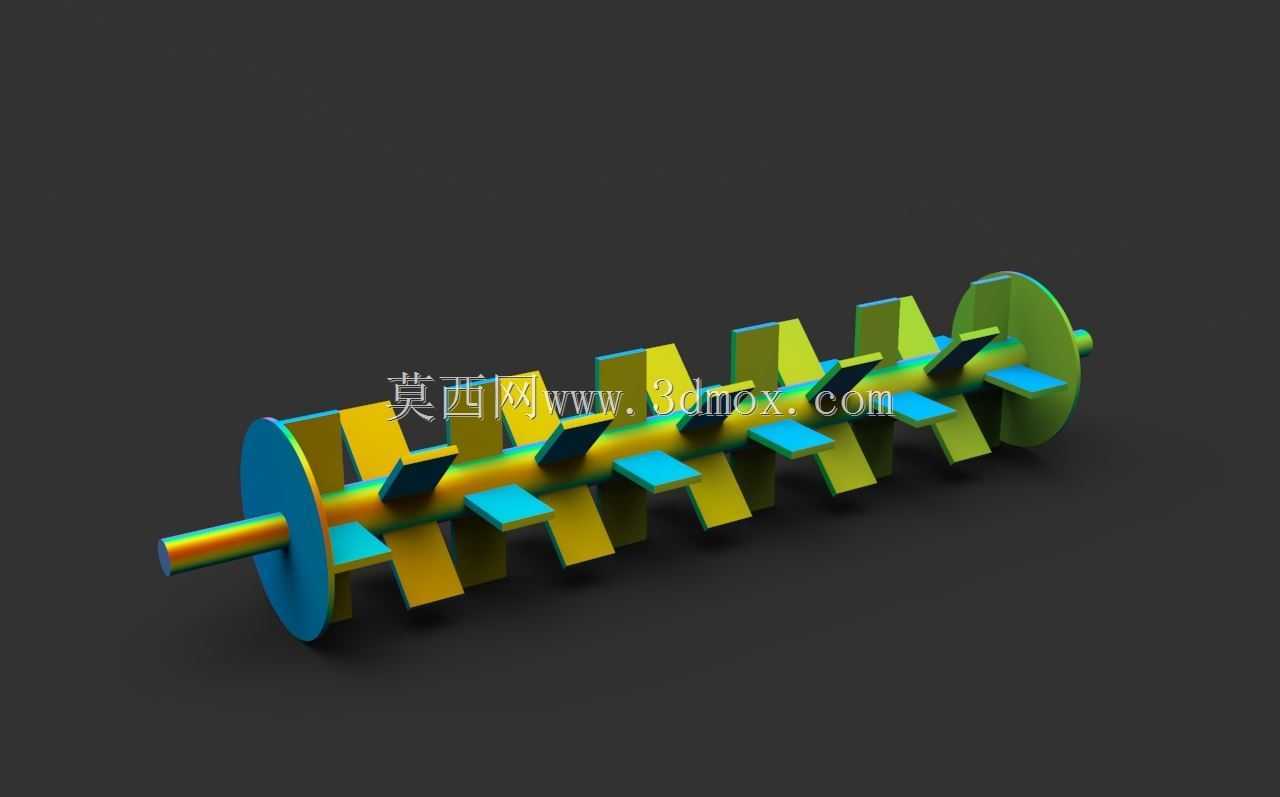

　　这款轮体结构是适配水旱两用耕地拖拉机的旋耕作业核心工作部件，主要应用于南方黏重稻田、北方旱作茬地的表层土壤破碎、秸秆埋覆作业环节，区别于普通行走轮，它直接承担入土切削、抛翻土壤的作业功能，而非承担整机行走承载功能。从结构设计逻辑来看，整体采用通轴式装配布局，中心主轴采用等直径圆钢轴体设计，轴端预留标准轴承安装位与传动连接法兰位，安装时可直接匹配拖拉机后动力输出轴的连接花键套，两侧端盘采用圆盘式限位结构，一方面对周向排布的耕作刀片起到轴向定位作用，另一方面可限制作业时土壤向轮体两侧无规则抛洒，避免出现田埂侧边漏耕的问题。周向排布的耕作刀片采用交错螺旋布局，相邻刀片的入土相位差控制在30度，

　　保证作业过程中每一瞬间都有至少2片刀片切入土壤，避免刀辊受力突变带来的整机振动，刀片分为两类，一类是垂直于轴面的直切刀，主要承担垂直方向的土壤切削，破除板结层，另一类是带15度倾角的抛土刀，负责将切削下来的土块向侧后方抛送，实现土块破碎与秸秆的均匀埋覆。从安装边界尺寸来看，刀辊整体作业直径适配35-50马力段拖拉机的后悬挂提升行程，最大回转半径不会超出拖拉机后轮的外侧轮廓，安装后不会出现转弯时刀辊刮蹭后轮轮胎的问题，轴向工作幅宽与对应马力段拖拉机的轮距匹配，作业时可覆盖拖拉机两轮之间的全部幅宽，不留作业盲区。设计过程中针对稻田作业的特殊工况做了结构优化，刀片与主轴的连接座采用加厚焊接结构，避免长期在黏重土壤中作业出现焊缝开裂的问题，

　　刀片本身的弯折角度经过反复调整，既保证入土时的切削阻力最小，又能保证抛土高度控制在20-30厘米区间，避免土块抛洒过远砸伤田埂或周边作物。实际作业时，这款刀辊的作业深度可通过拖拉机后悬挂的液压调节控制在12-18厘米，刚好满足水稻种植前的耕整深度要求，相比普通钉齿式耕地轮，它的碎土率可提升40%以上，作业后表层土壤的平整度误差不超过2厘米，不需要后续额外的耙平作业即可直接进行插秧作业。结构建模过程中对所有焊接位置做了圆角过渡处理，避免应力集中，轴体上的刀片安装座采用等距排布，同相位的刀片安装座同轴度公差控制在0.2毫米以内，保证高速旋转时的动平衡精度，减少作业时的轴承磨损。端盘与轴体的连接采用过盈配合加焊接的双重固定方式，

　　可承受作业时碰到石块等硬物带来的瞬时冲击载荷，不会出现端盘变形移位的问题。刀片的刃口部分做了加厚处理，磨损后可直接通过焊接耐磨焊条修复，不需要整体更换刀片，降低了农机用户的使用维护成本。整体结构没有多余的冗余设计，所有部件都服务于入土切削、抛土碎土的核心功能，装配逻辑简单，普通农机维修人员即可完成拆装更换，不需要专用的工装夹具。
