2500公斤载重托盘搬运属具结构设计

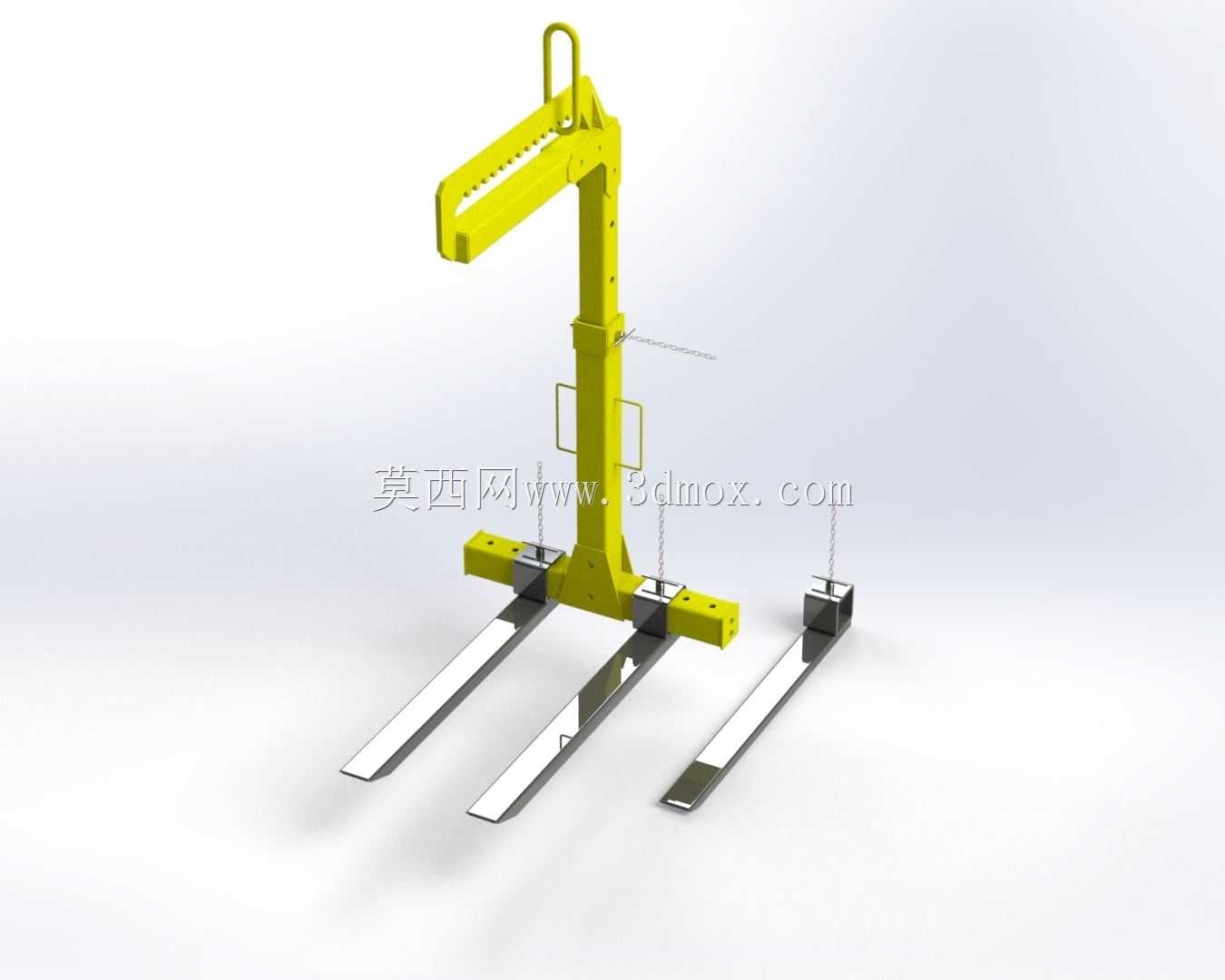

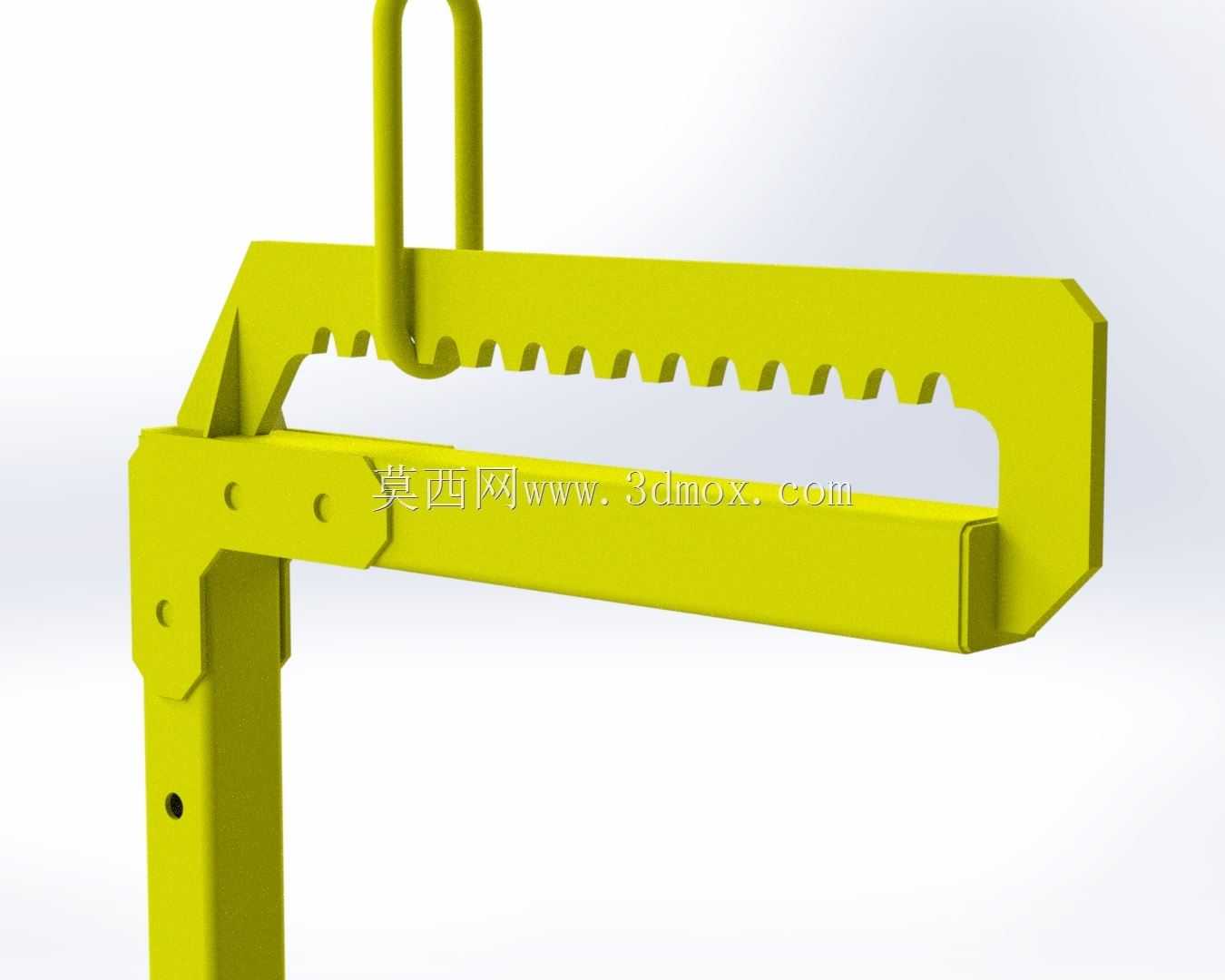

　　这款载重2500公斤的托盘搬运属具，主要适配厂区内的托盘物料转运、仓储堆垛辅助、生产工位间的重型工件转移场景，在五金加工、快消品仓储、零部件制造车间的物料流转环节应用广泛，可配合起重设备完成带托盘货物的垂直起吊与短距离移位作业，替代传统人工穿绳捆绑的吊装方式，大幅降低散件吊装的滑脱风险，提升重型托盘货物的转运效率。从结构设计逻辑来看，整体采用立式主承力柱搭配双侧可调货叉的布局，主立柱采用箱型截面焊接结构，截面尺寸经过载荷校核，在2500公斤额定载荷下的弯曲变形量控制在千分之一以内，避免起吊过程中立柱挠曲过大导致货物倾斜。顶部的吊环结构采用一体化锻造加工，与主立柱上端的连接位置设置了加强筋板，分散吊点的集中应力，

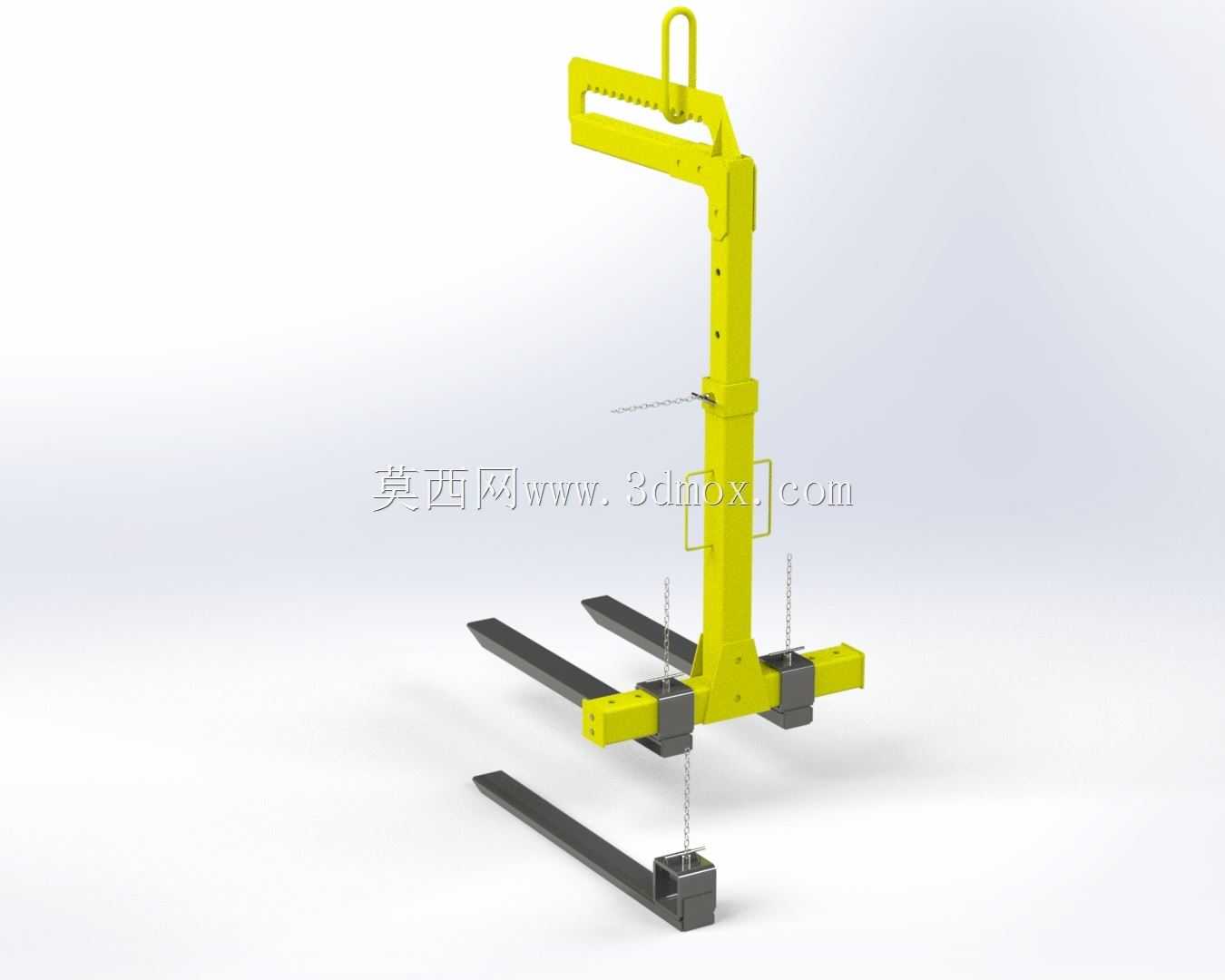

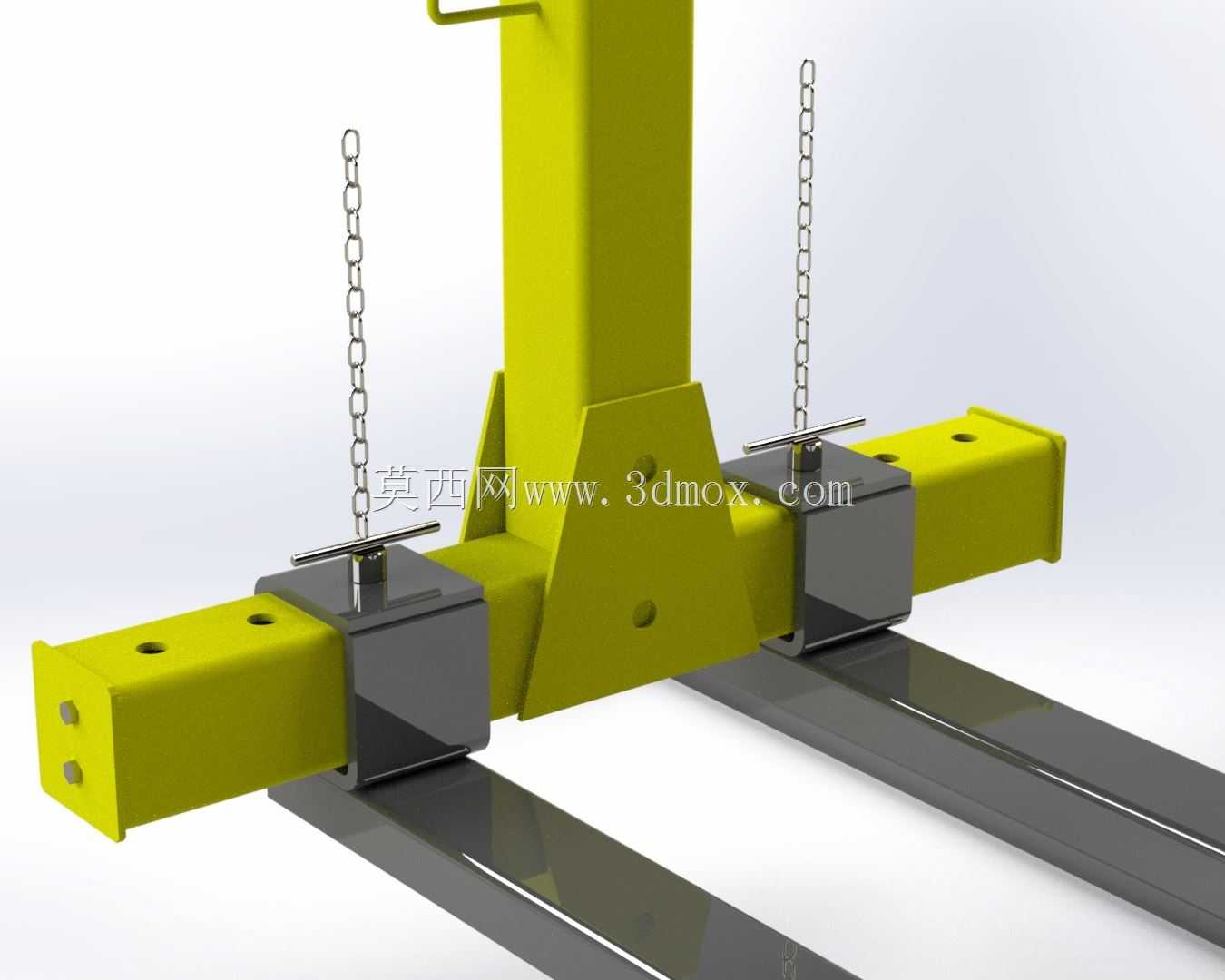

　　吊环内径适配常规起重吊钩的尺寸，无需额外加装卸扣即可直接挂接，减少吊装作业的辅件准备环节。主立柱上设置的等距调节孔位，可根据不同规格托盘的叉孔间距调整双侧货叉的安装位置，覆盖市面上主流的欧标、国标木质及塑料托盘的叉距要求，货叉与立柱的连接采用插销式锁定结构，调整到位后插入防脱销即可完成固定，无需额外螺栓紧固，现场调整操作便捷。货叉部分采用高强度合金钢型材加工，叉尖做了圆弧过渡导角处理，方便快速对准托盘叉孔，避免叉尖磕碰托盘底部造成结构损坏，货叉上表面做了防滑纹理处理，起吊过程中可增大与托盘底面的摩擦力，防止托盘在移位过程中出现滑移。主立柱中部设置的防护栏结构，一方面可作为操作人员调整货叉间距时的手扶点位，

　　另一方面可在起吊过程中阻挡货物向立柱侧倾倒，避免碰撞主立柱结构。底部的双侧限位挡块，可在货叉插入托盘到位后抵住托盘端面，定位托盘在货叉上的停留位置，保证起吊后货物重心与主吊点处于同一垂直线上，避免出现偏载导致的吊具倾斜。从安装边界来看，该属具整体高度适配常规车间3吨级行车的起升高度范围，货叉最低落地高度可满足标准托盘的地面叉取需求，最大起升高度范围内不会与车间常规管线、设备顶部发生干涉，整体自重控制在合理区间，不会过度占用起重设备的额定起重量，可与车间现有环链葫芦、桥式起重机直接配套使用，无需对现有起重设备做结构改造。在实际使用场景中，该属具可完成生产车间内整托毛坯件从下料区到加工工位的转运，也可完成仓储区整托成品到出货月台的移位，

　　针对不规则重型工件，也可搭配专用托盘完成吊装作业，相比传统的叉车搬运，该属具可在狭窄通道、叉车无法通行的设备间隙区域完成物料转移，适配更多复杂厂区的物料流转需求。结构设计过程中，所有焊接位置均做了应力消除处理，避免长期载荷作用下出现焊接变形，主承力部件的安全系数取3倍额定载荷，满足起重作业的安全规范要求，整体外露表面做了醒目的警示色涂装，方便作业现场人员快速识别吊具位置，避免作业过程中发生碰撞。
