叉车配套铲斗副车架作业装置结构

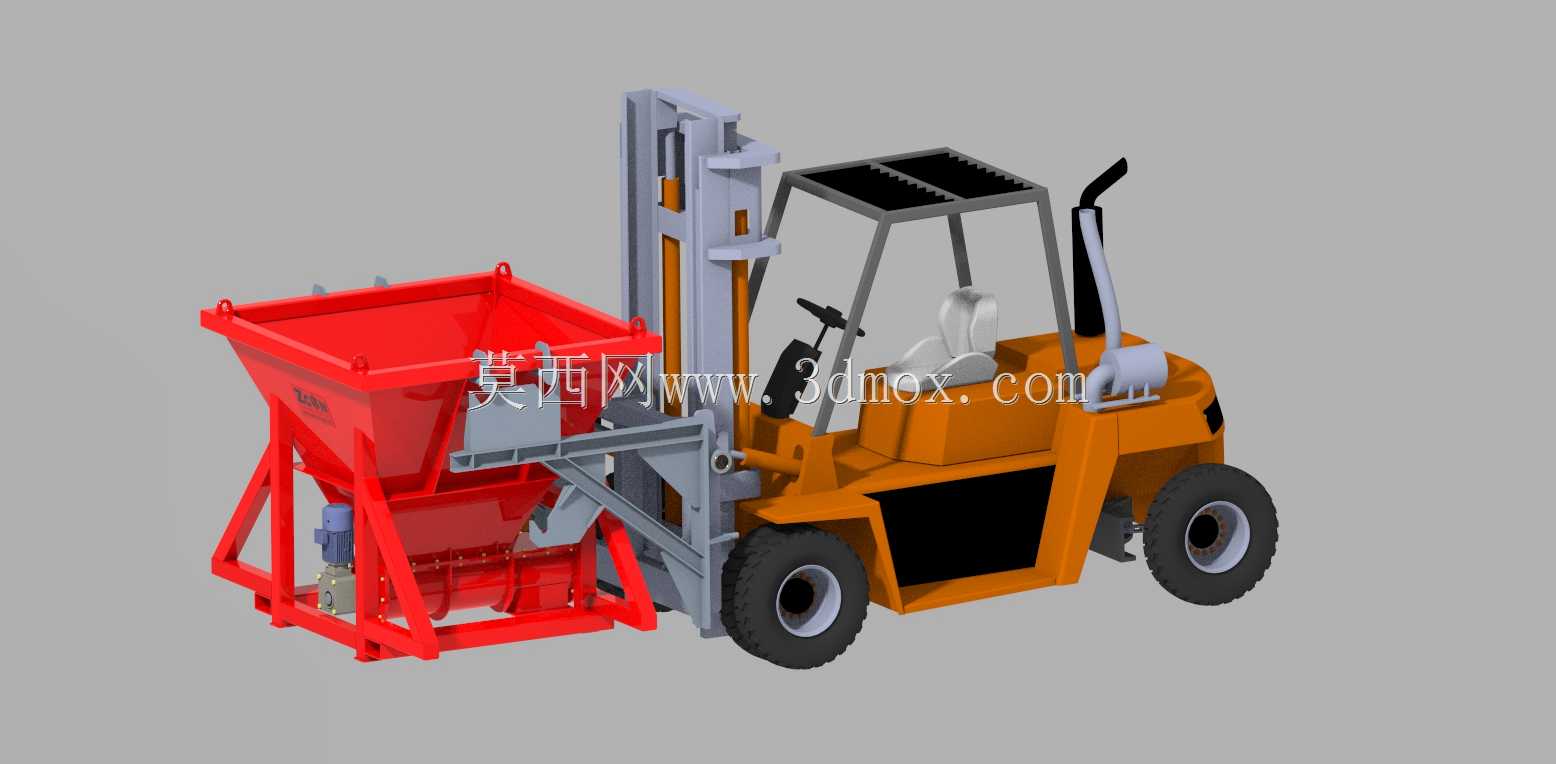

　　在厂区散料周转、车间废料清运、基建现场砂石短驳这类场景里，常规叉车搭配货叉只能完成托盘类规整货物的搬运，面对散装颗粒、块状物料时往往需要额外搭配吊装料斗，作业流程繁琐，还存在料斗滑落的安全隐患，这套铲斗副车架装置就是为填补叉车散料作业能力缺口设计的配套属具结构。从实际作业逻辑来看，该装置直接依托叉车前部的货叉安装位做固定，不需要对叉车本体的门架、液压管路做破坏性改装，副车架的挂接结构完全匹配标准货叉的截面尺寸与安装间距，现场作业人员不需要额外准备专用安装工具，只需要将叉车货叉完全插入副车架的导向套，锁定侧边的防脱销钉即可完成装配，整个换装过程控制在十分钟以内，能快速实现叉车从托盘搬运到散料铲装的功能切换。

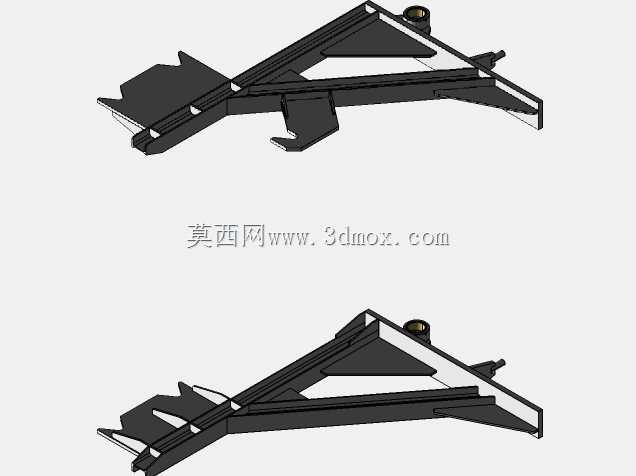

　　装置的核心受力框架采用矩形钢管拼焊成型，主承力梁的壁厚匹配3-5吨级内燃叉车的额定载荷，在铲斗满载举升到门架最高位置时，副车架的形变量控制在允许范围内，不会出现焊缝撕裂、结构变形的问题。铲斗部分采用低合金钢板折弯焊接，斗体的倾斜角度经过反复校核，当副车架随货叉前倾到最大角度时，斗内物料可以完全卸净，不会出现粘料、残留的情况，斗唇位置加装了耐磨衬板，长期铲装砂石、金属废料这类磨琢性强的物料时，也能降低斗体的磨损速度，延长整体使用寿命。设计过程中重点考量了安装边界的适配性，副车架整体宽度控制在标准叉车的前部外廓尺寸以内，不会超出叉车车身宽度影响窄通道通行，举升过程中副车架与叉车前轮、护顶架、门架管路的安全间隙预留充足，

　　全行程动作不会出现结构干涉。液压驱动的倾翻机构直接对接叉车的备用液压输出接口，不需要额外加装动力单元，操作时驾驶员在驾驶室内即可完成铲斗的收斗、倾翻动作，作业视线无遮挡，可以精准对准料堆或者接料设备。在车间金属切屑清运场景下，该装置可以直接将机床排屑机输出的切屑铲起，转运到厂区集中的废料堆放点，相比传统的人工清扫+周转箱转运模式，作业效率能提升四倍以上；在小型基建工地，它可以完成砂石、水泥的短距离倒运，不需要额外配置小型装载机，降低了设备采购成本。副车架的后部还设置了防撞挡块，当装置后倾收靠时，挡块会贴合在货叉的垂直段上，避免作业过程中铲斗后移撞击叉车前部的车体结构，所有铰接位置都加装了自润滑轴套，

　　日常维护只需要定期检查销轴的固定情况即可，不需要频繁加注润滑脂，适配厂区多粉尘、高负荷的作业环境。斗体的容积经过匹配设计，既保证单次铲装的作业效率，也不会超出叉车的额定载荷与纵向稳定性阈值，满载状态下叉车的后桥载荷仍在安全范围内，不会出现翘头失稳的风险。
