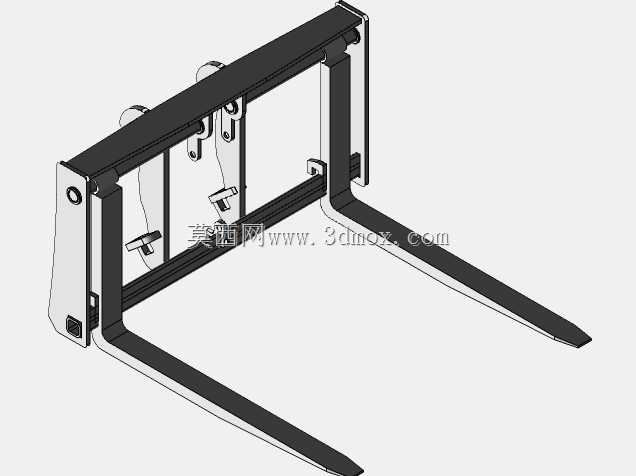

938Cat装载机配套属具货叉架结构

　　该结构为轮式装载机配套的叉装作业属具，主要用于替换常规铲斗，让装载机具备托盘类规整货物的叉举转运能力，常见于厂区货场周转、建材堆场转运、仓储装卸、厂区内重型工件短距离移位等场景，相比常规叉车，搭载该属具的装载机具备更强的场地通过性与非硬化路面作业能力，可在砂石、泥泞等户外场地完成叉装作业，适配无固定装卸工位的零散作业需求。整套属具采用全钣金焊接式结构设计，主体框架由矩形厚壁钢管拼焊成型，兼顾结构刚性与整体自重控制，避免属具过重导致装载机铲斗端负载余量不足。框架上部设置与装载机动臂端连接的铰接挂点，挂点位置尺寸严格匹配938型Cat装载机的动臂端安装接口，安装时可直接挂入动臂前端的连接耳板，通过原有铲斗的销轴完成固定，

　　无需额外改装动臂结构，挂接后属具的重心位置经过校核，确保举升过程中整机稳定性符合装载机原有载荷曲线要求，不会出现前倾过载的问题。两根货叉采用L型高强度钢板折弯成型，叉臂上表面做平直度处理，叉尖做收窄倒角，方便插入托盘底部的进叉间隙，货叉与框架的连接采用可调节挂装结构，框架下部设置带定位卡槽的横梁，货叉上部的挂钩可卡入横梁卡槽内，可根据托盘尺寸、货物重心位置灵活调整两根货叉的间距，调整到位后通过自带的锁止销完成固定，避免叉举过程中货叉移位导致货物侧翻。框架背部设置液压管路固定支架，可沿原有动臂的液压管路排布走线，若属具带侧移功能，可直接接入装载机原有备用液压油路，无需额外加装液压动力单元。结构设计过程中，所有焊接位置均做坡口处理，

　　关键受力节点处加焊三角形加强筋板，避免长期重载作业出现焊缝开裂的问题，框架整体做等强度设计，受力较大的挂接位置、货叉连接位置采用加厚板材，非受力区域适当减薄板材厚度，在保证额定载荷下结构变形量控制在允许范围内的前提下，尽可能降低属具自重，提升有效负载能力。安装边界方面，属具挂接后整体宽度与原铲斗宽度保持一致，不会超出装载机整机宽度，满足狭窄通道通行要求，货叉处于最低位置时，叉臂上表面离地间隙与原铲斗放平后的铲刃离地间隙匹配，可直接插入标准高度的托盘底部，举升到最高位置时，货叉的最大起升高度与原铲斗最大举升高度一致，满足常规货车装卸的高度需求。日常使用中，该属具可快速与铲斗互换，无需复杂的拆装工具，

　　单人配合装载机操作即可在半小时内完成属具更换，实现一机多用，降低设备采购成本，适合作业场景多样、设备配置有限的中小型施工单位或货场使用。结构上所有活动连接位置均预留润滑注油孔，方便日常维护保养，减少铰接位置的磨损，延长属具使用寿命，货叉表面做耐磨处理，长期与托盘、地面摩擦也不会出现过快的磨损变形。
