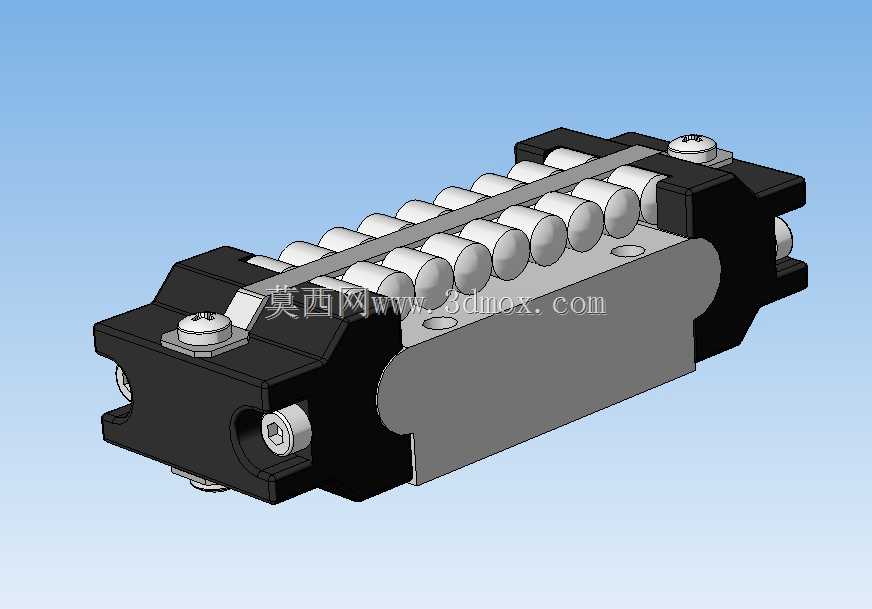

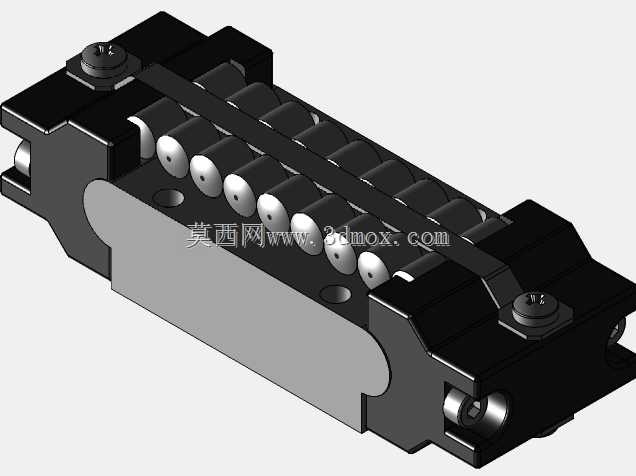

LRU25.4滚柱直线导轨滑块结构

　　在数控车床、加工中心这类需要高精度直线进给的设备里，滚柱直线导轨是承担导向与载荷传递的核心部件，LRU25.4规格的滚柱导轨滑块，适配25.4mm宽度的配套导轨轨体，属于中载型线性导向组件，相比同尺寸滚珠导轨，滚柱以线接触形式承载，额定动载荷能提升40%以上，刚性表现更适合机床切削工况下的断续载荷冲击。从结构设计来看，滑块主体采用合金钢整体淬硬加工，滚道面经过精密磨削，粗糙度控制在Ra0.4以内，保证滚柱滚动时的平顺性，两端的端盖内置反向器，引导滚柱在滑块与导轨之间形成循环回路，端盖外侧加装密封刮屑片，能够阻挡切削碎屑、切削液进入滚道内部，避免滚柱与滚道出现早期磨粒磨损。滑块顶部预留两组安装螺纹孔，孔位间距符合通用机床安装尺寸规范，

　　可直接通过内六角螺栓固定在移动工作台或者溜板底面，侧面的基准面经过精磨处理，安装时可作为定位基准，保证导轨副的平行度公差控制在0.02mm/1000mm以内。实际应用场景中，这类导轨除了用于普通车床的纵向进给溜板导向，还可适配磨床的砂轮架进给、自动化生产线的重载移栽工位、精密检测设备的移动平台导向，在承受垂直方向切削载荷的同时，也能抵抗一定的倾覆力矩，因为滚柱在滚道内呈45度接触角布置，四个方向的额定载荷基本一致，偏载工况下不会出现单侧应力集中的问题。设计建模时需要重点关注滚柱的直径一致性，单组滑块内的滚柱直径差需要控制在0.002mm以内，否则会出现载荷分布不均，局部滚柱过载点蚀的问题，反向器的曲线槽需要做顺滑过渡，

　　避免滚柱循环换向时出现卡顿，引发进给爬行。安装边界方面，滑块的总长度、宽度以及安装孔的孔距、沉孔深度都需要和配套导轨、安装基板的尺寸匹配，预留足够的端盖维护空间，两端的润滑注油嘴位置要避开周边干涉部件，保证日常维护时可以顺畅加注润滑脂，滚道内部的润滑脂填充量控制在内部空腔的30%左右，过多会增加运行阻力，过少则会出现干摩擦。滑块两端的密封件采用双唇口结构，内层密封阻挡润滑脂泄漏，外层刮屑片刮除导轨表面附着的切屑和灰尘，在切削液喷淋的加工环境下，还可以额外加装金属防护刮板，应对高温切屑烫损密封件的问题。从传动精度来看，该规格导轨的预紧力可以根据工况调整，轻载高速工况选用轻预紧等级，降低运行阻力，重载切削工况选用中预紧等级，

　　提升系统刚性，消除反向间隙，保证进给定位精度稳定在0.01mm以内，满足精密零件加工的精度要求。建模过程中需要还原滚柱与滚道的接触状态，验证循环回路的运动干涉情况，确认端盖、密封件、保持架的装配间隙，避免实际装配时出现零件无法安装或者运动卡滞的问题，滑块底部的逃气槽设计可以避免滑块在导轨上快速移动时，滑块与导轨之间形成气腔，产生运行阻尼波动。
