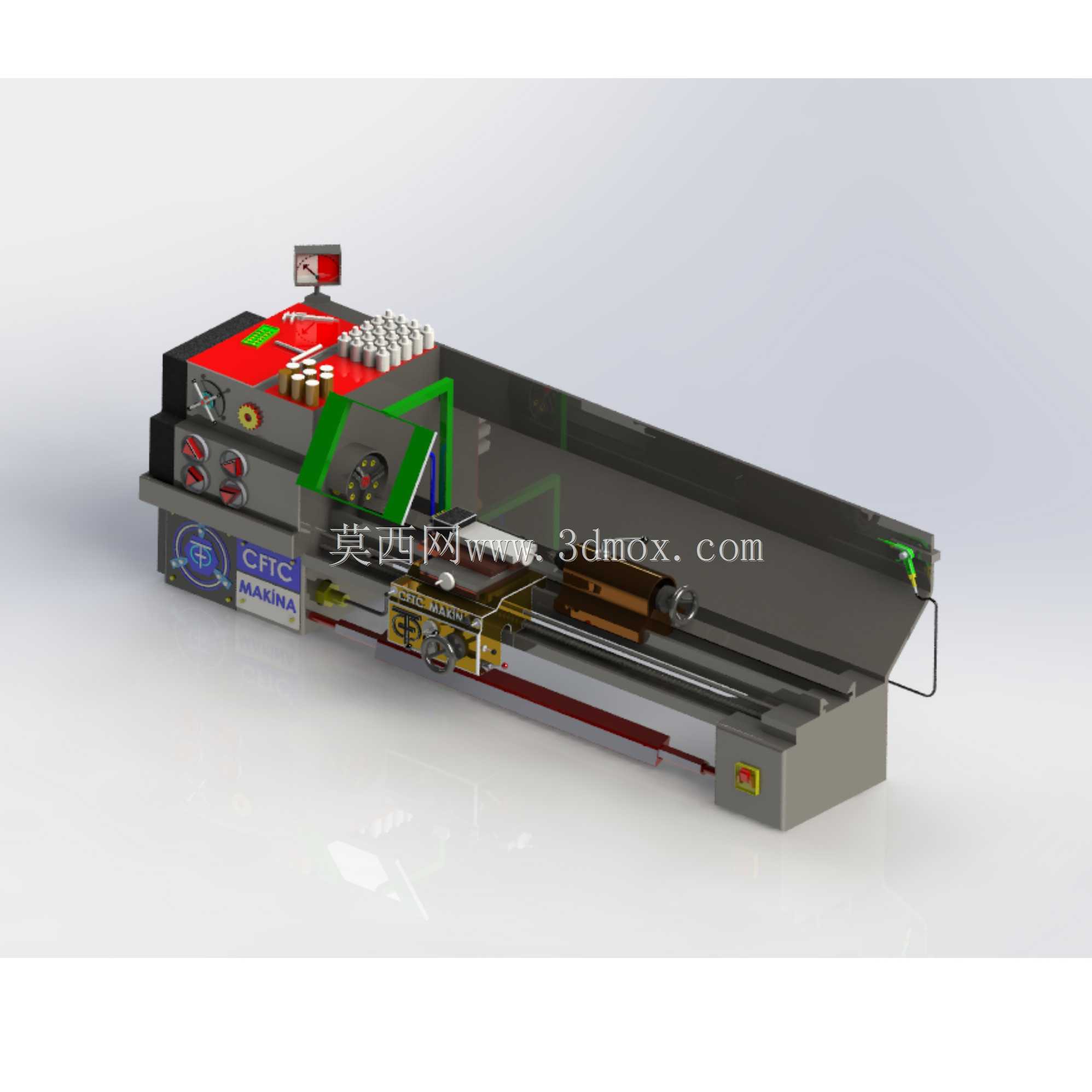

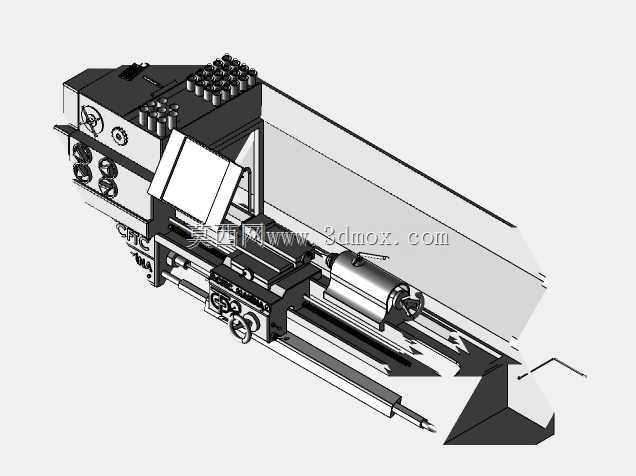

CA6140普通车床整机结构三维设计

　　在常规机械加工车间的布局规划里，卧式车床始终是承担回转类零件加工的核心设备，这套CA6140车床的三维结构模型，完整还原了普通卧式车床从床身基础到进给系统、主轴箱、溜板箱、刀架、尾座全部件的装配关系，没有做过度的外观简化，每一处连接面的配合关系、紧固件的排布都和实际量产设备保持一致。做这套结构建模的时候，最先确定的是床身的导轨跨距与水平安装基准，床身作为整台设备的承载基础，其导轨的直线度公差、水平安装面的平面度要求，直接决定了后续所有运动部件的运行精度，建模时特意保留了床身底部的地脚螺栓安装孔位、排屑槽的倾斜角度，这些细节在车间做设备基础施工时，能直接用来核对预埋螺栓的位置、排屑输送装置的对接尺寸。

　　主轴箱部分的建模没有做外观包覆处理，内部的传动轴排布、齿轮啮合位置、变速操纵机构的连接关系都做了实体还原，能清晰看到主轴的前后支撑轴承安装位、润滑通道的走向，对于做机床维修、主轴系统改造的技术人员来说，能直接通过模型核对备件的安装尺寸，不用反复拆解实体设备测量。进给系统的光杠、丝杠、操纵杆的同轴度关系在模型里做了精准约束，溜板箱与床鞍的连接面、中滑板与小滑板的燕尾导轨配合间隙预留位置都有明确体现，刀架部分的四方回转工位定位结构、刀具装夹的螺栓孔位都和实际加工时的装夹需求匹配，尾座部分的套筒伸缩行程、锁紧机构的偏心结构、尾座体与床身导轨的压紧连接结构都完整呈现，能直接用来核对长轴类零件加工时的尾座顶紧行程是否满足加工需求。

　　很多刚接触机床设计的技术人员容易忽略操作空间的预留，这套模型里特意保留了各操作手柄的转动行程空间、防护门的开合范围、润滑注油点的操作可达位置，在做新车间设备布局的时候，能直接导入模型核对设备之间的安全间距、操作人员的操作站位空间，避免出现布局完成后操作手柄被相邻设备遮挡、维护空间不足的问题。从加工适配场景来看，CA6140作为通用型卧式车床，能完成外圆车削、内孔镗削、端面车削、螺纹切削、锥面加工等多种常规加工工序，模型里的主轴通孔直径、刀架装夹刀具的最大截面尺寸、尾座套筒的锥孔规格都和实际设备参数一致，做工艺规划的时候，可以直接结合模型的行程参数，判断待加工零件是否在设备的加工能力范围内，不用反复查阅设备手册。

　　建模过程中对所有运动部件都做了运动约束模拟，能直观演示主轴变速时的齿轮换挡动作、溜板箱的纵向进给动作、中滑板的横向进给动作、刀架的回转定位动作、尾座套筒的伸缩动作，在做机床操作培训的时候，可以直接用模型做结构原理演示，比单纯的二维图纸更容易让新人理解各部件的联动关系。另外模型里也保留了冷却系统的管路走向、电气走线的线槽位置，在做机床数控化改造的时候，可以直接基于现有模型排布新增的伺服电机安装位、数控系统的走线空间，不用重新测绘整台设备的外形尺寸，能大幅缩短改造方案的设计周期。床身部分的筋板排布结构也做了实体还原，能直观看到床身内部的筋板走向、壁厚分布，对于做机床轻量化改造、床身结构优化的技术人员来说，可以直接在模型基础上做有限元分析的前处理，不用重新构建床身的基础模型。
