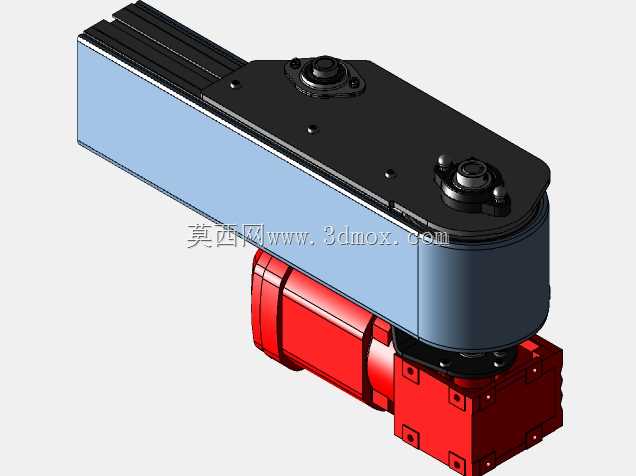

带齿轮电机的带式输送机导辊组件装置

　　在散料、成件包装物的连续输送作业场景里，带式输送机的导辊组件是保障输送带运行轨迹稳定、避免皮带跑偏撒料的核心功能部件，这套搭配右齿轮电机驱动的导辊装置，主要适配中等载荷的水平或小倾角带式输送工位，常见于电商仓储分拣线、食品加工包装输送段、轻工产品装配流水线、建材小件转运线这类对输送平稳性有一定要求的场景。不同于无动力托辊仅起到被动承托作用，这套主动式导辊组件集成了驱动动力输出端，不需要额外在输送机头部加装庞大的驱动滚筒组，能够在输送线的中段实现局部段的皮带速度微调，或是为长距离输送段提供中间助力，降低整条皮带的张紧力负荷，减少皮带长期高张力运行下的蠕变拉长问题。从结构设计逻辑来看，这套导辊组件的核心设计思路是将动力传动、皮带纠偏、

　　辊体承托三个功能做集成化处理，右置的齿轮电机输出轴通过键连接直接与导辊辊体的轴端配合，省去了传统布局里的联轴器、过渡传动链轮等中间环节，既压缩了组件整体的横向安装空间，也减少了传动环节的功率损耗，齿轮电机的选型匹配了导辊的额定运行转速，能够保证辊面线速度与输送皮带的设计运行速度保持一致，避免出现辊面与皮带之间的滑动摩擦，降低皮带的非正常磨损。辊体本身采用了中间微鼓的轮廓设计，这种辊型在运行过程中会产生自动对中的向心力，当皮带出现小幅偏移时，鼓形辊面的接触线变化会推动皮带回到中心轨迹，不需要额外加装纠偏挡边或者立辊，减少了皮带边缘的剐蹭损伤。安装边界方面，这套导辊组件的两侧轴承座采用了可调式安装结构，预留了长条形的安装螺栓孔，

　　能够在安装时根据机架的实际焊接公差调整辊体的水平度与轴线垂直度，适配不同宽度规格的C型钢或者槽钢焊接输送机机架，辊体的长度尺寸覆盖了常用的500mm、650mm、800mm带宽的安装需求，轴承座的安装孔距匹配行业通用的托辊安装尺寸，能够直接替换现有输送线上的同规格无动力托辊，不需要对原有机架做大规模的切割改造。在实际使用过程中，这套导辊组件除了承担主动驱动的功能外，还可以作为输送线的段间过渡辊使用，在两条不同高度或者不同运行方向的输送线衔接位置，通过调整辊体的安装倾角，能够实现物料的平稳过渡，避免小件物料在衔接位置出现卡滞、掉落的问题。齿轮电机的侧置布局也充分考虑了现场维护的便利性，电机的接线盒朝向机架外侧，

　　日常检修时不需要拆解辊体与皮带的配合结构，就可以直接完成电机的接线检查、润滑脂补充等维护操作，辊体两端的密封结构采用了迷宫式密封设计，能够阻挡输送过程中产生的粉尘、碎屑进入轴承腔体，适配多粉尘的生产车间作业环境，延长轴承的使用寿命。不同于重型矿用输送机的厚重托辊结构，这套导辊组件的辊体采用了轻量化的设计，在保证辊面刚度、满足额定载荷下径向跳动量要求的前提下，降低了辊体自身的转动惯量，启动和制动过程中不会对皮带产生过大的冲击，也能降低齿轮电机的启动负载，减少能耗。在装配逻辑上，这套组件的所有配合面都做了公差匹配设计，辊轴与轴承内圈采用过渡配合，轴承外圈与轴承座采用间隙配合，既保证了传动过程中的同轴度要求，也方便后期磨损后的零部件更换，不需要使用专用的拉马工具就可以完成轴承的拆卸替换，降低现场维护的工具成本。针对输送不同材质物料的场景，辊面可以根据需求做不同的表面处理，比如输送光滑包装件时可以在辊面包覆橡胶层增加摩擦力，避免物料与辊面之间打滑；输送高温物料时可以采用金属辊面配合耐高温润滑脂，适配最高120摄氏度的物料输送温度。在安装调试阶段，只需要保证辊体轴线与皮带运行方向的垂直度误差在允许范围内，就可以实现良好的纠偏效果，不需要复杂的调试步骤，对于设备安装人员的技术门槛要求较低，适合中小规模输送线的快速搭建与改造。
