B320规格托盘输送用AC2/H链式输送装置

　　在离散制造的产线布局中，托盘类工件的工位间转运一直是物流系统设计的核心环节，尤其是机加工上下料、装配线工序流转、仓储接驳这类场景，对输送设备的承载稳定性、定位精度、安装适配性都有明确的工程要求。这款AC2/H链式输送装置就是针对320mm宽度标准托盘开发的专用输送单元，从结构设计到参数匹配都围绕重载托盘的平稳输送做了针对性优化。

　　从实际应用场景来看，这类双列链输送结构最常部署在机床加工单元的上下料工位，承担毛坯件上线、成品件下线的转运任务，也可多段拼接组成长距离装配输送线，配合顶升移栽、阻挡气缸等机构完成托盘的工位停靠、转线动作，适配2200kg以内的总载重量，完全覆盖常规金属加工件、小型装配总成的托盘承载需求，不会出现普通皮带输送机重载下打滑、蠕变的问题。

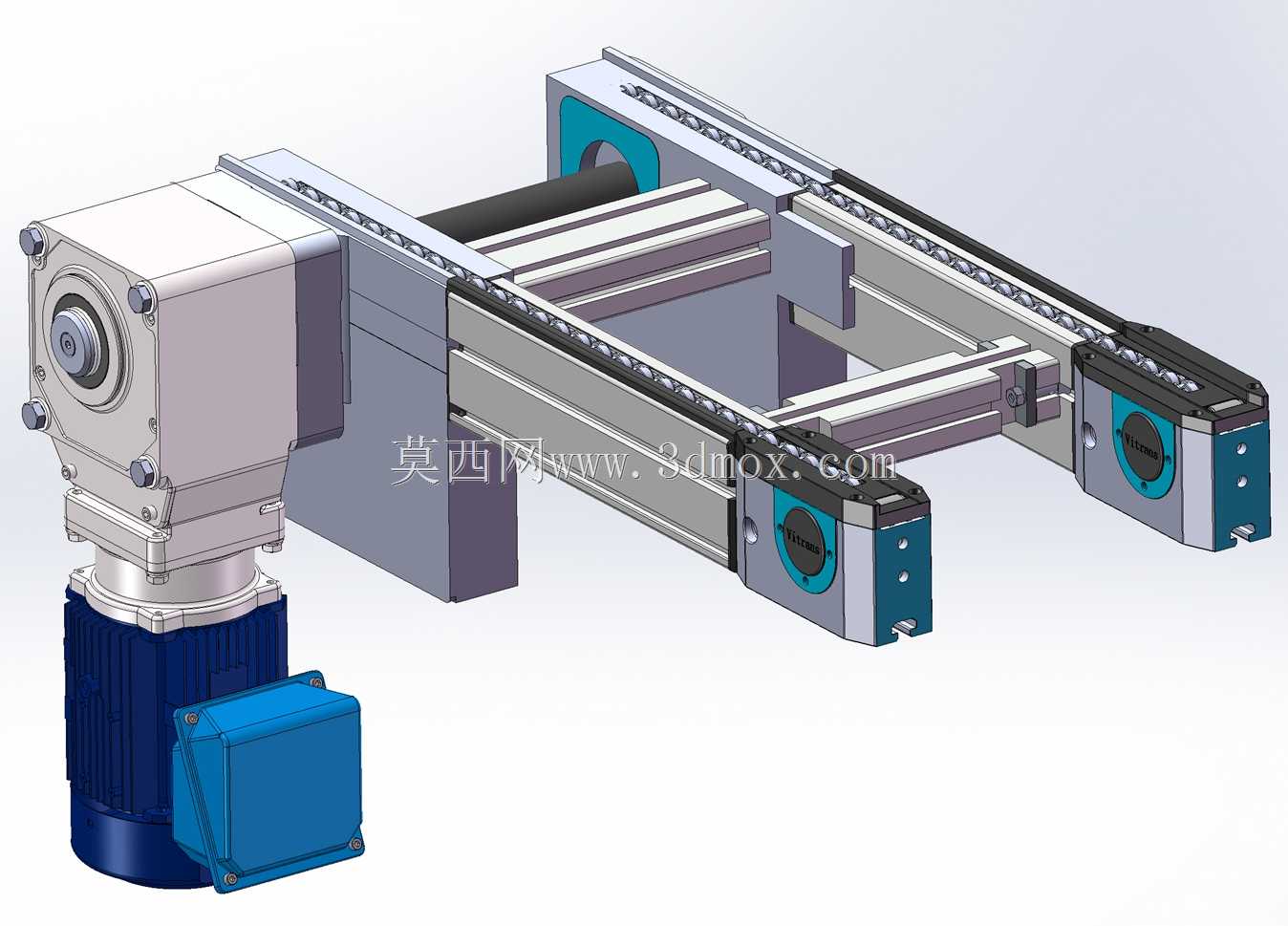

　　设备的动力端采用一体化减速电机直驱主动轴的布局，省去了额外的链传动减速环节，既压缩了动力端的横向安装空间，也减少了多级传动带来的背隙和功率损耗。驱动侧的轴承座采用剖分式安装结构，后期维护时不需要拆解整条输送线就能完成轴承更换、链轮张紧的操作，张紧机构设置在从动端的两侧导轨端部，通过调节螺栓就能调整两根输送链的张紧度，保证两侧链条同步运行，避免托盘运行过程中出现偏斜、卡滞的问题。

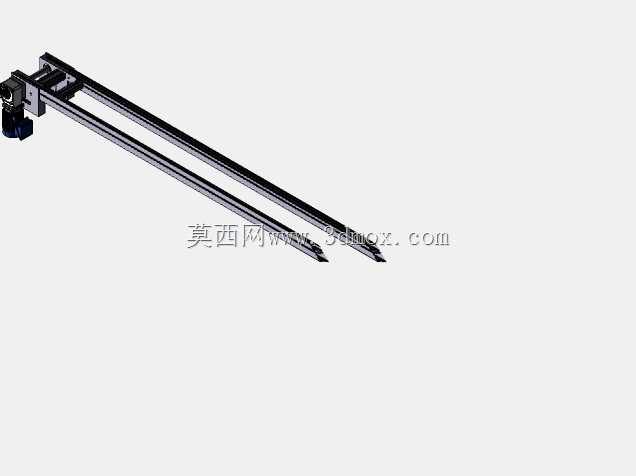

　　输送主体采用双列平行导轨搭配精密输送链的结构，链条上方设置有专用的托盘支撑接触面，和托盘底部的定位边配合，能保证托盘在输送过程中横向位置偏差控制在小范围内，不需要额外加装侧导向条就能满足常规工位的定位要求。导轨主体采用模块化铝型材拼接设计，标准段长度可根据产线实际布局灵活裁切，两端的安装板预留了和其他输送段、机架连接的安装孔位，现场安装时只需要对接固定孔、调整水平度就能完成组装，大幅缩短产线搭建的周期。

　　从安装边界来看，这款输送装置的有效输送宽度为320mm，适配对应宽度的标准工业托盘，设备整体的横向宽度、竖向高度都做了紧凑化设计，动力端的电机接线盒采用侧置布局，不会额外占用输送线下方的安装空间，方便现场布置线缆、安装气动管路。导轨下方预留了标准的传感器安装槽，可直接安装光电开关、接近开关，用于检测托盘到位、堆积状态，不需要额外焊接安装支架，适配自动化产线的信号采集需求。

　　设计过程中重点考虑了重载工况下的结构刚性问题，两根输送导轨之间设置有横向连接撑杆，间隔分布在导轨长度方向上，避免长距离输送时导轨出现外张变形，导致链条脱轨、托盘卡滞。链轮采用耐磨合金钢加工，齿面做了硬化处理，长期重载运行下的磨损量更小，链条选用标准工业输送滚子链，备件采购替换方便，不需要定制专用链条，降低后期运维的成本。和普通的滚筒输送机相比，这种链式结构的输送面更平整，托盘底部不需要设置对应滚筒的加强筋，即使是底部结构偏软的托盘也能平稳输送，不会出现托盘凹陷、卡滞的问题，同时运行噪音更低，适合车间内部的装配、加工场景使用。

　　在实际选型适配时，可根据产线的输送长度需求调整导轨段的数量，单段驱动可覆盖一定长度的输送距离，更长的线体可采用多段驱动的布局，每段独立控制，实现托盘的积放功能，配合阻挡机构就能完成多托盘的缓存，适配不同节拍的生产需求。设备的安装基面只需要保证足够的平面度，通过底部的支撑脚杯就能调整整体水平，不需要做特殊的地基处理，不管是安装在型材机架上还是直接固定在地面都能稳定运行。
