树莓派5适配主动式散热组件结构设计

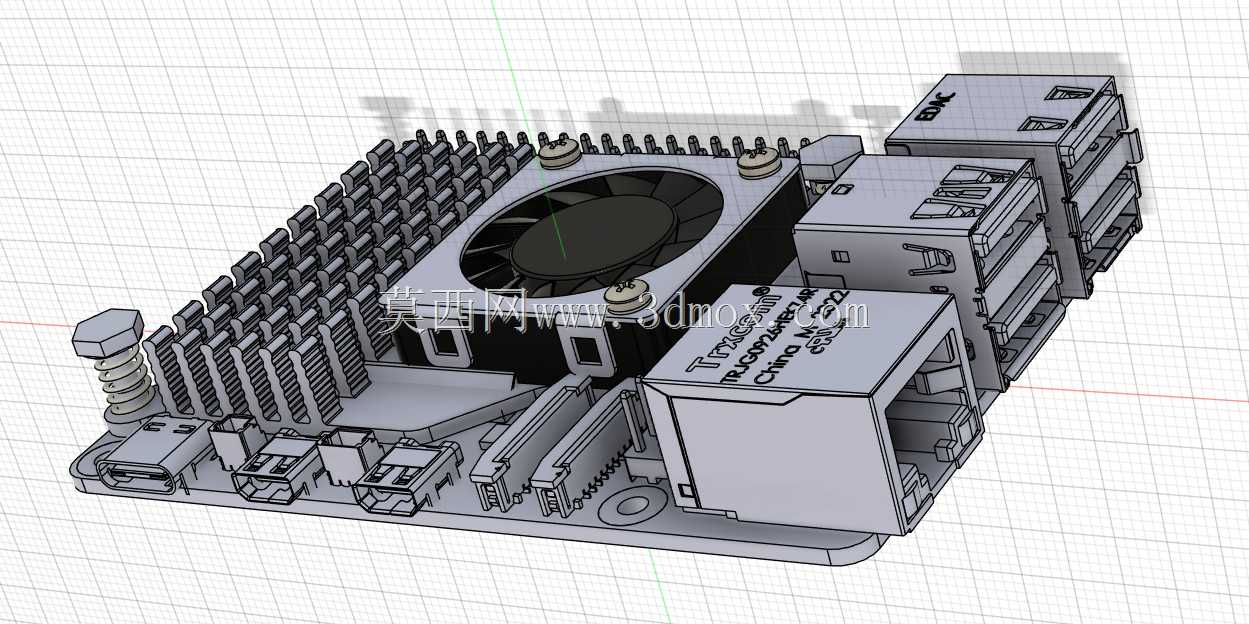

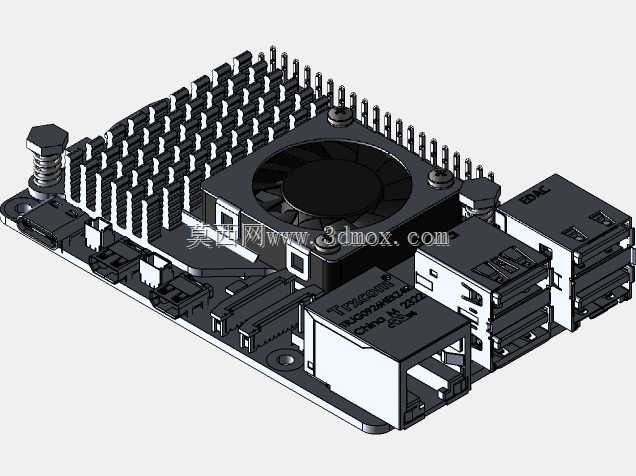

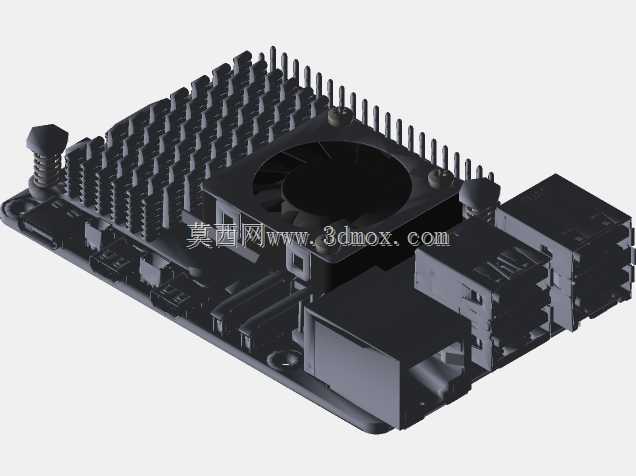

　　在嵌入式开发板长期高负载运行场景中，核心处理器的温升控制直接决定设备运行稳定性与硬件使用寿命，树莓派5作为当前广泛应用于边缘计算、小型智能终端、工业数据采集节点的单板计算机，其BCM2712处理器在满负载运行视频编码、多传感器数据融合、轻量AI推理任务时，核心温度很容易突破热节流阈值，导致主频强制降频、运算效率大幅下跌，常规的被动式铝制散热鳍片在密闭设备壳体、环境温度长期高于30℃的部署场景下，很难将核心温度控制在安全工作区间，这套适配树莓派5的主动式散热组件，正是针对这类高负载持续运行场景做的结构适配设计。整套散热组件的安装边界完全贴合树莓派5的PCB板型轮廓，不会超出开发板本身的长宽尺寸，安装孔位直接对应板载的四个M2.

　　5固定铜柱位置，不需要额外在PCB上钻孔或者修改原有板载接口布局，所有板载的USB接口、以太网口、CSI摄像头接口、DSI显示接口、GPIO排针、Type-C供电接口、MicroSD卡槽位置都做了完整的避让设计，安装完成后不会干涉任何外接配件的插拔，包括厚度较大的金属外壳HDMI接头、带屏蔽层的网线接头都可以正常接入，不会出现散热组件遮挡接口的问题。散热结构采用鳍片+轴流风扇的组合方案，铝制散热鳍片的底部通过导热垫直接贴合处理器核心位置，鳍片的齿距经过优化，既保证足够的散热接触面积，又不会因为齿距过密导致风阻过大，风扇直接固定在鳍片上方的居中位置，采用板载5V供电引脚取电，不需要额外外接供电线路，风扇的出风方向垂直吹向鳍片表面，

　　带走鳍片上蓄积的热量后，气流会顺着鳍片间隙向四周扩散，顺带带走板载内存芯片、供电模块周边的热量，形成完整的板级散热风道。设计过程中特意控制了散热组件的整体高度，整套组件安装完成后总高度控制在20mm以内，可以适配市面上绝大多数树莓派5的通用亚克力、金属保护壳，不需要为了散热组件单独定制外壳，固定结构采用铜柱加螺丝的锁紧方式，相比常见的卡扣式固定结构，长期使用不会因为塑料老化出现松动移位，导热垫的压缩量经过计算，锁紧后导热垫的压缩率保持在30%左右，既可以保证充分填充处理器表面与散热底座之间的微观间隙，又不会因为压力过大导致处理器核心或者PCB板出现形变。在实际部署场景中，这套散热组件可以让树莓派5在持续满负载运行4K视频转码任务时，

　　核心温度稳定控制在50℃以内，不会触发系统的热节流机制，相比无散热状态下降频幅度超过40%的情况，运算性能可以持续保持在峰值状态，对于需要7*24小时不间断运行的工业边缘采集节点、小型智能家居控制主机、网络存储节点这类应用场景，这套散热结构可以大幅降低因为过热导致的系统宕机概率，减少后期运维的工作量。结构建模过程中所有配合尺寸都按照树莓派5的官方公版PCB尺寸做公差适配，固定孔位的位置度公差控制在0.1mm以内，保证不同批次的公版开发板都可以顺利安装，不会出现孔位偏移无法锁紧的问题，风扇的走线位置特意做了走线槽避让，导线可以顺着鳍片侧边的间隙延伸到GPIO供电引脚位置，不会被风扇叶片剐蹭，也不会翘起影响外壳安装。鳍片的边角位置都做了C0.5的倒角处理，安装过程中不会划伤操作人员的手部，也不会刮伤开发板表面的阻焊层，风扇选用的是低转速静音轴流风扇，运行时的噪音控制在25dB以内，放在桌面或者设备柜内不会产生明显的噪音干扰，适合办公场景、家用场景的部署需求。
