带尾管连接结构的双刻度压力温度检测表

　　在液压站、气动管路、供水供热管网、小型化工流体输送系统的现场运维与设备配套场景中，压力与温度是两个必须同步监测的核心运行参数，常规单参数检测仪表需要在管路上预留两个独立安装点位，不仅增加管路开孔的加工成本，也容易因多点位密封带来额外的泄漏风险，这类带尾管连接结构的压力温度复合检测表，就是针对这类场景开发的集成式检测元件。从实际使用的角度看，这类仪表的核心功能是在单一安装位同时完成管路内流体压力与介质温度的实时显示，不需要额外铺设温度传感器的安装支路，尾管结构可以直接深入管路内部接触被测介质，温度检测的响应速度比表面贴装式的温度表更快，压力检测腔与温度感应元件做了隔离结构设计，不会出现压力介质渗入温度感应单元导致的检测失效问题。

　　从结构设计的逻辑来看，这款仪表采用轴向无边的壳体结构，表盘采用双刻度同轴布局，内侧红色刻度为bar单位的压力量程，覆盖0-14bar的常规中低压流体检测范围，外侧黑色刻度为psi单位的对应压力量程，覆盖0-200psi，适配不同单位标准的设备配套需求，温度刻度沿压力刻度外圈排布，覆盖常规工业流体0-120摄氏度的检测区间，指针采用同轴双片结构，分别对应压力与温度参数，读数时不会出现视觉遮挡。表盘下方设置的两个金色堵头是表壳内部的安全泄压结构，当检测元件出现意外泄漏时，表壳内部的压力可以从堵头位置释放，避免表壳玻璃爆裂带来的现场安全隐患。壳体采用不锈钢冲压成型，表面做了抛光处理，具备基础的防水防油能力，可以适配车间、户外管网等多尘多油污的使用场景，表盘玻璃采用高透钢化玻璃，长期使用不会出现刮花模糊的问题。

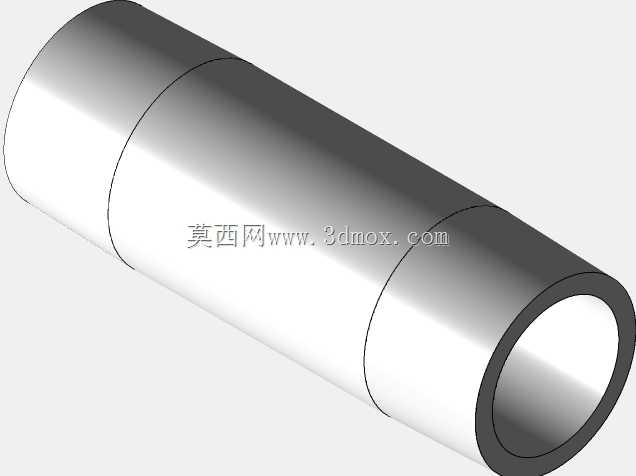

　　在安装边界的设计上，这款仪表的尾管采用标准外螺纹连接结构，螺纹规格适配常规工业管路的仪表安装座，尾管插入深度根据常用管路壁厚做了标准化设计，安装时不需要额外调整插入长度，尾管端部的温度感应元件做了圆滑过渡处理，安装时不会刮伤管路内壁的密封层，也不会在管路内部形成过大的流阻影响介质输送。仪表整体的轴向厚度控制在常规安装预留空间范围内，不需要为仪表额外预留过大的安装间隙，在紧凑布局的阀岛、小型液压动力单元上也能顺利安装。从建模还原的角度，这款模型完整还原了表盘刻度印刷的细节、指针的分层结构、表壳卷边的工艺特征、尾管的螺纹细节以及泄压堵头的结构，在做设备装配仿真、管路布局校验的时候，可以直接导入装配体，检查安装位的空间干涉情况，也可以用于设备操作培训的可视化素材，帮助运维人员快速识别仪表读数位置与安装要点。在实际选型配套的时候，这类复合仪表尤其适合空间紧凑的小型设备，比如便携式液压工具、小型空压机组、家用供水增压设备、暖通空调的管路节点，相比单独安装压力表和温度表，能减少一半的密封点，降低长期使用的泄漏概率，同时减少管路加工的工序，提升装配效率。
