浴室套装塑料件热流道注塑模具结构

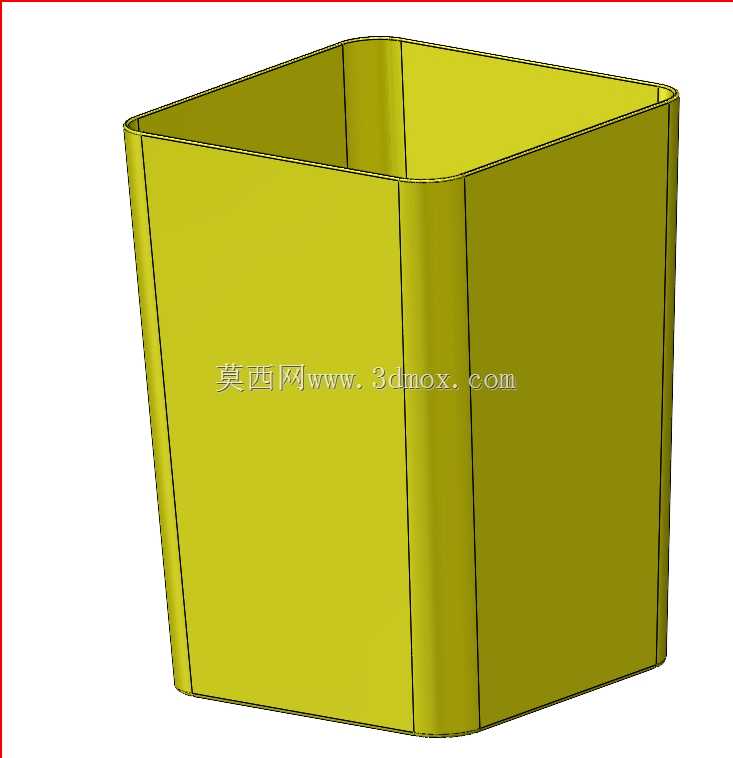

　　这套模具面向卫浴类塑料套件的批量注塑生产场景，对应日常卫浴场景中常用的套装类塑料配件成型需求，这类塑件普遍要求外观面无明显熔接痕、翘曲量控制在装配公差范围内，同时要兼顾量产时的成型效率与原料利用率，因此整体采用热流道结构设计，从进胶端就减少流道凝料的产生，降低原料损耗的同时，也能缩短单模成型周期，适配大批量连续生产的车间作业节奏。

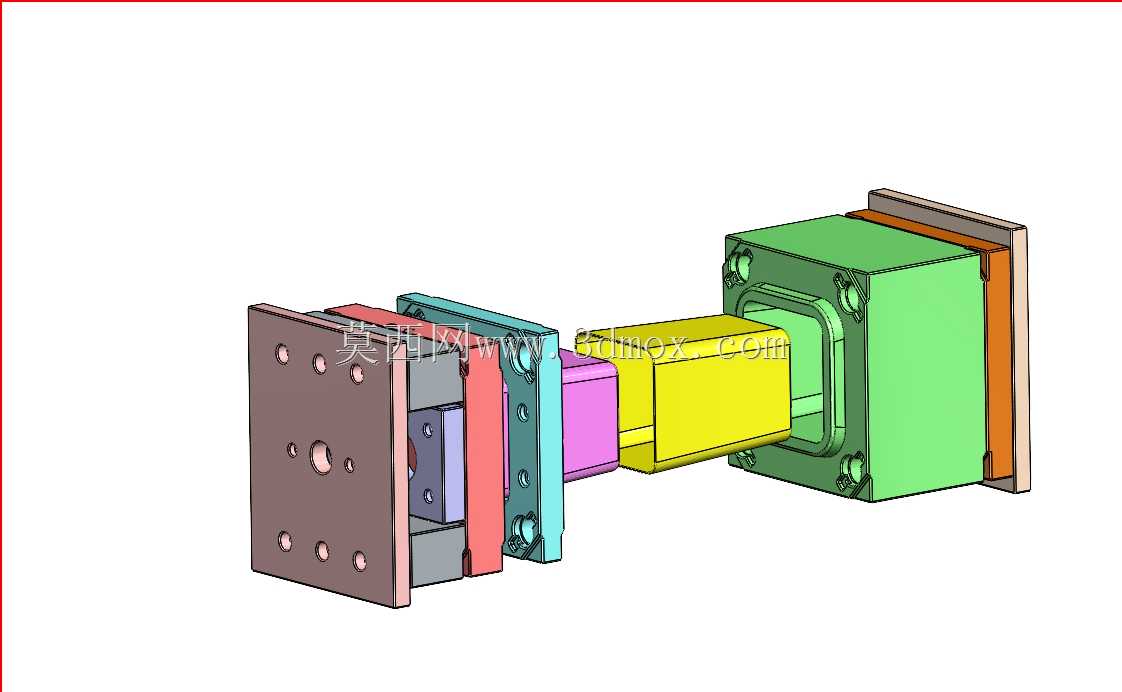

　　从模具的整体结构拆分来看，各模板按照标准注塑模的受力与功能逻辑排布，从注射机对接的定模侧开始，依次设置定位圈、浇口套对应的热流道板区域，热流道的加热元件排布避开了模板的冷却水道走向，避免热流道的持续加热干扰冷却回路的温控效果，保证模温在整个成型周期内维持在ABS原料所需的稳定区间。动模侧则对应设置型芯固定板、垫板、模脚与顶出固定板、顶出底板，顶出结构采用均匀分布的圆顶针布局，顶针位置全部选在塑件的非外观面与装配贴合面处，避免顶出痕迹残留在塑件外露表面，影响卫浴产品的外观质感。

　　设计过程中首先围绕塑件的结构特征做了分型面的优化，整套浴室套件的塑件存在多处侧向卡扣与凹槽结构，因此对应设置了侧向抽芯滑块机构，滑块的导向采用压条+斜导柱的经典结构，斜导柱的倾斜角度控制在合理范围内，既保证开模时滑块的抽拔距离足够脱出塑件的倒扣结构，又避免角度过大导致斜导柱受力弯折，滑块的锁紧楔单独做了淬硬处理，合模时承受注射过程中型腔内的熔融塑料压力，防止滑块受反压移位导致塑件产生飞边。

　　冷却系统的排布完全贴合塑件的外形轮廓，在定模型腔与动模型芯内部都设置了循环冷却水道，水道距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的塑件收缩差异，针对塑件上壁厚较厚的装配柱位置，还单独设置了水井式冷却结构，加快厚壁位置的热量导出，防止厚壁处出现缩痕、内部气泡等成型缺陷，保证塑件成型后的尺寸稳定性，满足后续卫浴套件的装配公差要求。

　　模具的安装边界完全适配常规卧式注塑机的装模尺寸，各模板的周向都设置了独立的吊环螺孔，方便车间吊装作业时的模具翻转与安装对位，动定模之间设置了多组精密导柱导套做合模导向，导柱导套采用间隙配合，合模时的定位精度能够保证型腔与型芯的同轴度，避免出现错模导致的塑件壁厚不均问题。顶出系统的复位采用复位杆+弹簧的双重复位结构，合模过程中顶出板能够提前回到初始位置，防止顶针与滑块发生干涉碰撞，延长模具的连续生产使用寿命。

　　针对ABS原料的成型特性，模具的排气槽开设在分型面的熔体填充末端位置，排气槽的深度控制在不产生飞边的合理区间，能够在熔体填充过程中快速排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷。热流道系统的浇口采用点浇口形式，浇口位置选在塑件的隐蔽装配面处，开模后浇口痕迹极小，不需要后续做大量的浇口修剪处理，减少塑件后加工的工序量，提升整体生产效率。整套模具的所有易磨损部件，比如导套、滑块压条、锁紧楔等都采用了可拆卸的模块化设计，量产过程中出现磨损时可以快速更换备件，不需要整体拆解模具，降低设备维护的停机时间，适配卫浴塑料配件大批量、快交付的生产需求。
