Walksnail Avatar Moonlight 4K图传组件结构设计

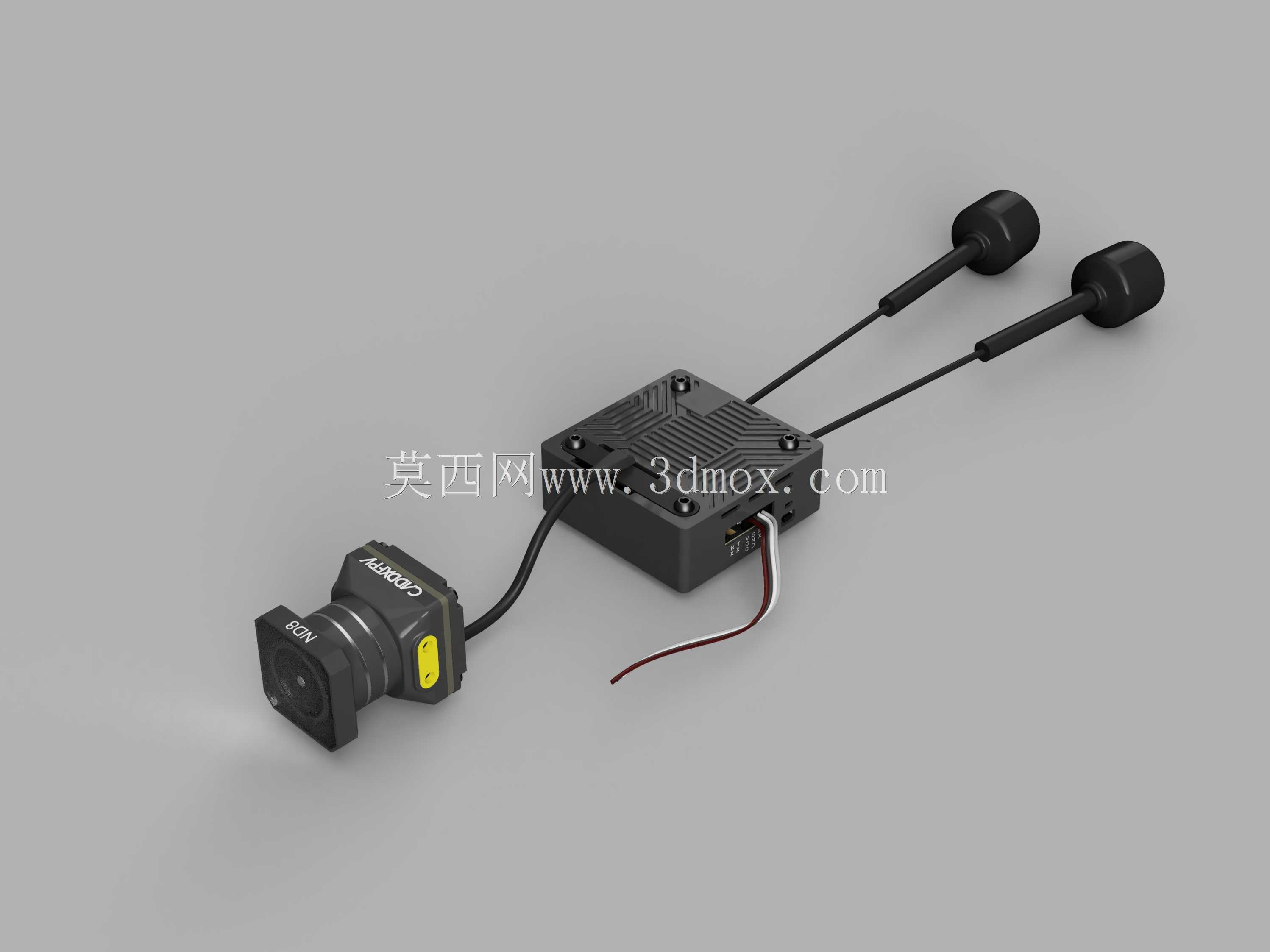

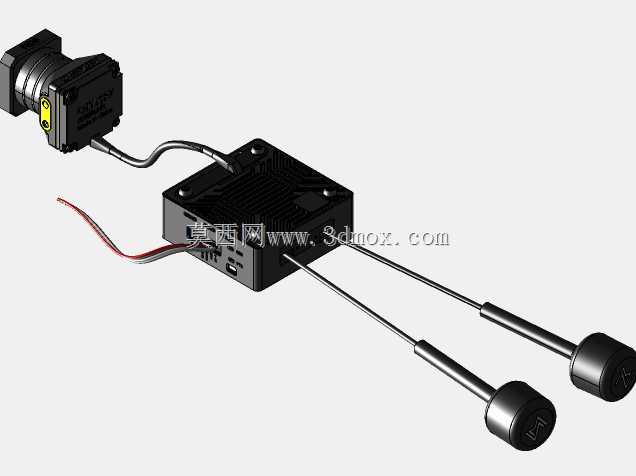

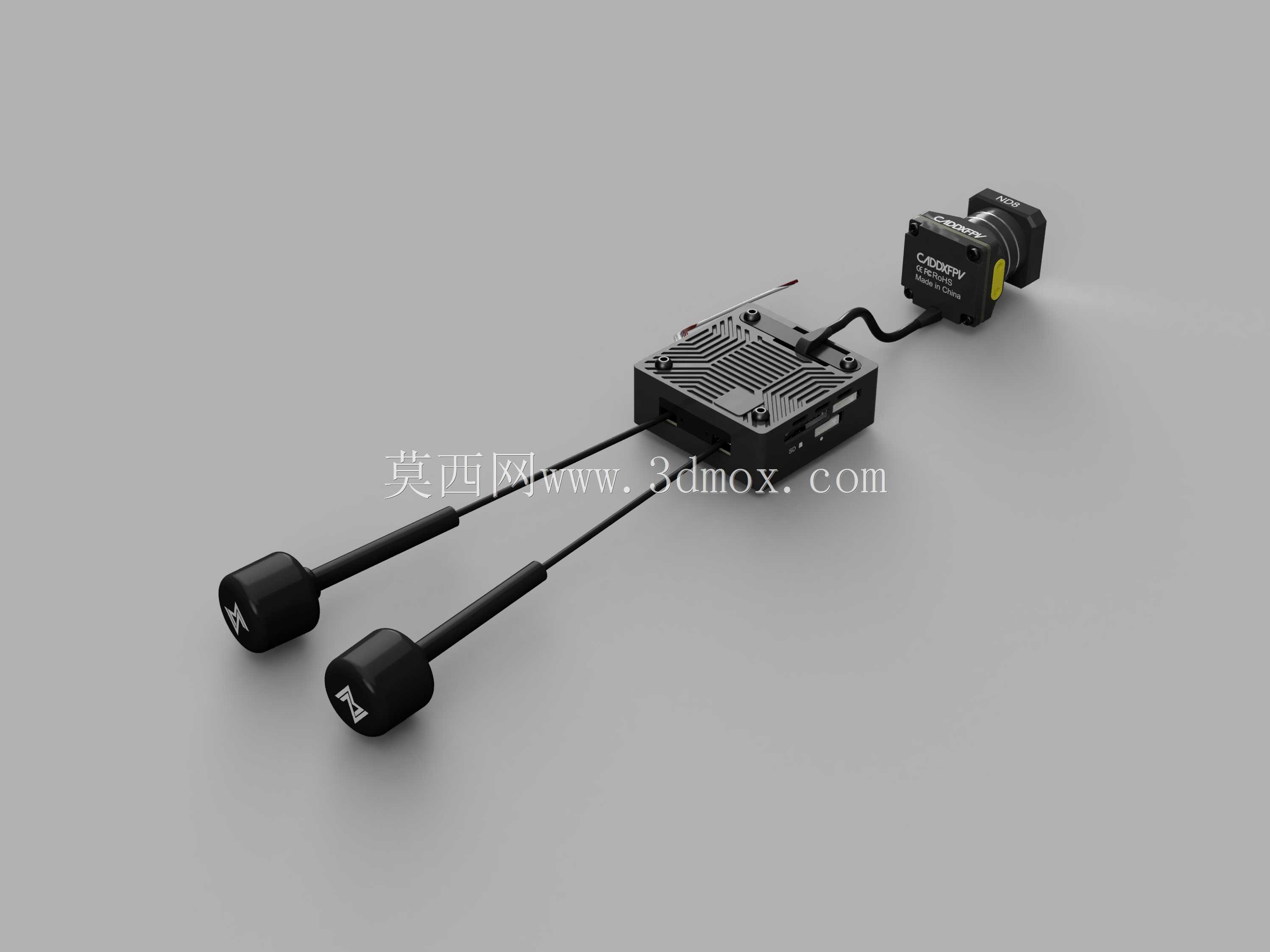

　　这套图传组件的三维结构设计，核心围绕穿越机FPV飞行的实际作业场景展开，覆盖竞速飞行、影视航拍、工业巡检等多个无人机应用领域的装机需求。整套组件分为摄像头主体、图传发射主控、双天线三个核心部分，各部件的结构设计完全适配现有主流穿越机的装机空间，无需额外修改机架结构即可完成装配。

　　从实际用途来看，该组件承担无人机飞行过程中的实时高清影像采集与无线回传功能，是FPV飞行系统中不可或缺的视觉链路核心部件，既能够为飞手提供第一视角的飞行操控画面参考，也能够完成飞行过程中的影像素材录制存储，适配不同场景下的飞行作业需求。

　　功能特性层面，摄像头主体采用侧置出线的结构设计，镜头部分做了阶梯式的限位凸台，能够兼容市面上主流规格的FPV摄像头安装座，镜头调节阻尼结构的预留空间，可支持飞手根据实际飞行视角需求调整镜头俯仰角度，调节范围覆盖0到45度的常用飞行视角区间，调整到位后可通过侧边的锁紧结构固定角度，避免飞行过程中受震动影响出现视角偏移。摄像头外壳做了微弧面的倒角处理，既能够降低飞行过程中的风阻，也能够避免装机过程中尖锐边角划伤线材或机架碳板。图传发射主控部分采用方形盒体结构，外壳表面设计了阵列式的散热凸筋，能够在长时间高功率发射的工况下，将主控芯片产生的热量快速传导到外壳表面，借助飞行过程中的迎面气流完成散热，避免高温导致的图传卡顿、功率下降等问题。主控盒体的侧边预留了标准的接线接口位，分别对应摄像头信号输入、电源输入、视频输出三个接线通道，接口位置做了内凹的防护结构，能够避免装机过程中插头受外力拉扯出现松脱，同时也能减少飞行过程中震动对接头焊点的应力影响。双天线采用SMA接头直连主控盒体的设计，天线杆体做了可弯折的结构预留，能够根据机架的安装位置调整天线朝向，保证信号发射方向始终覆盖飞手所在的接收区域，减少信号遮挡导致的画面断连问题。

　　设计思路上，整套模型完全参考实物的装配逻辑搭建，各部件之间的连接间隙严格控制在0.1mm的装配公差范围内，摄像头与主控之间的连接线材预留了足够的弯曲半径，避免线材弯折角度过大导致内部线芯断裂。主控盒体的底部设计了四个标准的M2安装孔位，孔位间距适配30.5x30.5mm的行业标准安装孔距，能够直接固定在绝大多数穿越机的飞塔安装位上，无需额外打印转接件。摄像头部分的安装宽度为19mm，适配主流的微型FPV摄像头安装卡槽，可直接卡入机架的摄像头固定座中，配合减震橡胶圈使用，能够有效过滤飞行过程中的电机震动传递，避免画面出现果冻效应。

　　外形尺寸与安装边界方面，摄像头主体不含镜头的外形尺寸为20x20x15mm，镜头突出外壳表面8mm，安装时需要预留至少2mm的前方空间避免镜头触碰机架结构；图传主控盒体的外形尺寸为35x35x12mm，安装时上下方向需要预留至少3mm的散热空间，避免与其他电子元件堆叠导致散热不畅；天线部分展开后的总长度为85mm，安装时需要注意天线与GPS、接收机等其他射频元件的距离保持在20mm以上，避免信号互相干扰。整套模型的结构细节还原了实物的所有装配特征，包括外壳的固定螺丝孔位、侧边的功能按键预留位、线材出口的防磨倒角等，能够直接用于装机前的空间适配验证、机架改装设计参考，也可用于模拟飞行场景下的整机装配演示，帮助结构设计人员提前预判装机过程中可能出现的空间干涉问题，减少实际装机时的反复调整工作量。针对不同机架的安装场景，模型中各部件的装配关系做了分层处理，可单独拆分摄像头、主控、天线三个部分，方便设计人员根据实际装机需求调整部件位置，验证不同安装布局下的空间合理性，比如倒置安装摄像头、侧装图传主控等特殊装机方式的空间校验。
