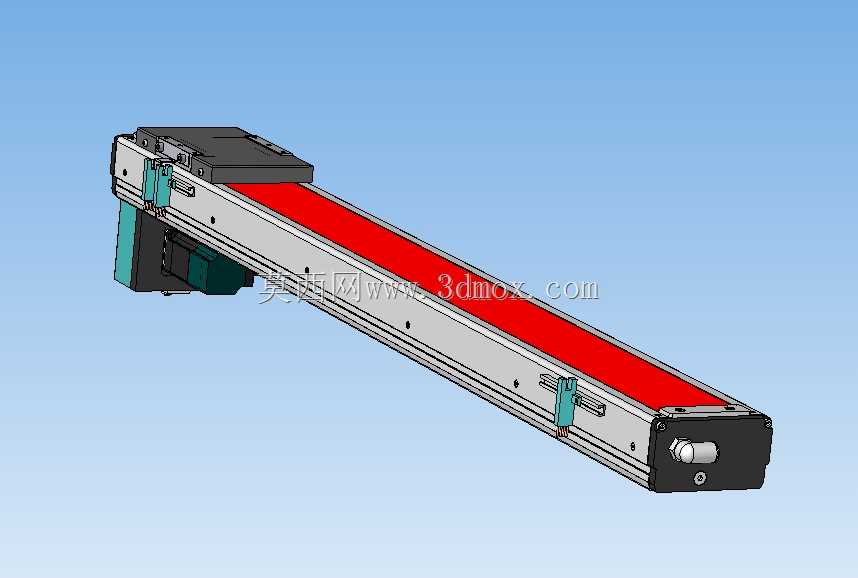

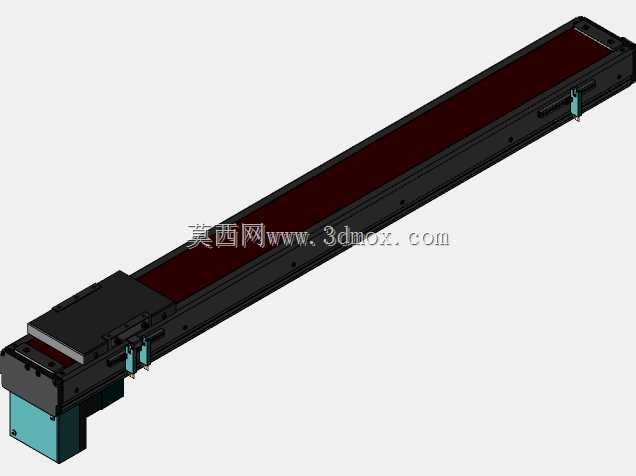

八百毫米行程底部驱动线性滑台模组

　　这款线性运动模组在自动化产线的点位移栽、工位切换场景中适配性极强，800mm的有效行程可以覆盖多数中小型设备的水平输送、垂直抬升作业需求，常见于3C电子零部件的上下料工位、小型包装设备的推料机构、检测设备的探针移动轴，也可搭配多轴搭建十字或龙门式运动平台，完成平面内的轨迹行走作业。从结构设计来看，驱动单元布置在模组本体底部，这种布局能大幅压缩模组端部的安装空间，相比端部直连电机的常规线性模组，在设备内部安装时不会因为电机外凸占用额外的轴向尺寸，对于安装空间局促、轴向尺寸受限的紧凑型设备布局十分友好。模组本体采用铝型材作为基座基体，型材自带的安装槽道可以直接配合T型螺栓完成整机固定，也能通过滑块上的预设螺纹孔加装负载工装，

　　不需要额外设计转接板就能适配多数常规负载的安装需求，大幅降低配套结构的设计工作量。滑台的运动部分采用集成式滑块设计，内部集成了循环滚珠结构，配合内嵌的直线导轨副，运动过程中摩擦阻力小，重复定位精度可以满足多数工业自动化场景的作业要求，同步带传动的结构形式也让这款模组具备不错的运动速度，适合需要快速往复移动的作业工况，不会像丝杆传动模组那样受临界转速限制无法实现长行程下的高速运行。在安装边界上，这款模组的整体截面尺寸规整，没有外凸的不规则结构，安装时只需要预留出本体宽度、高度对应的安装空间，底部驱动电机的接线口朝向侧面，布线时可以顺着设备侧边走线，不会和运动部分的行程产生干涉。设计时已经考虑了日常维护的需求，

　　同步带的张紧结构设置在模组端部，不需要拆解主体结构就能完成皮带张紧度的调整，导轨的润滑注油口也预留了操作空间，日常维保不需要将模组从设备上拆解下来就能完成保养作业。滑块两端设置了行程限位缓冲结构，运行到行程端点时不会产生硬碰撞，既能降低运行噪音，也能避免硬冲击对内部传动部件、导轨副造成损伤，延长模组的整体使用寿命。模组的密封钢带设计可以阻挡车间内的粉尘、切削碎屑进入本体内部，在机加工上下料、轻度粉尘环境的作业场景中也能稳定运行，不需要额外加装防护罩就能满足基础的防护需求。对于做非标设备设计的工程师来说，这款模组的安装孔位、外形尺寸都做了标准化设计，选型时只需要核对负载重量、运行速度、行程长度是否满足工况要求，

　　就能直接套用安装尺寸完成整机布局，不需要重新定制加工专属的传动结构，能有效缩短设备的设计周期，降低非标结构的加工成本。在实际使用中，这款模组可以搭配伺服电机或者步进电机使用，根据不同的定位精度需求选择对应的驱动单元，既可以用于简单的两点式往复移动，也能配合运动控制器完成多点位的定位停靠，适配不同复杂度的自动化作业需求。
