2ПТС-4拖车法兰式轮毂连接结构

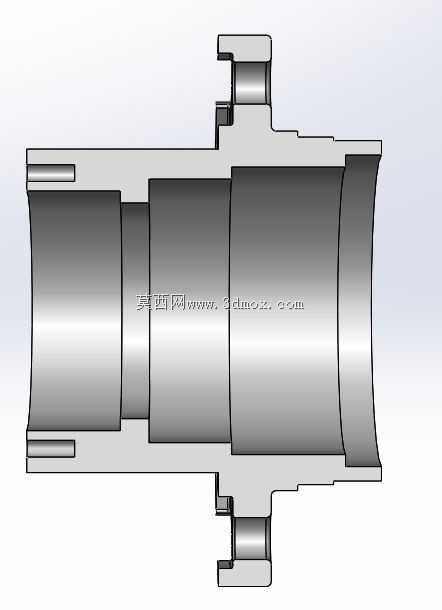

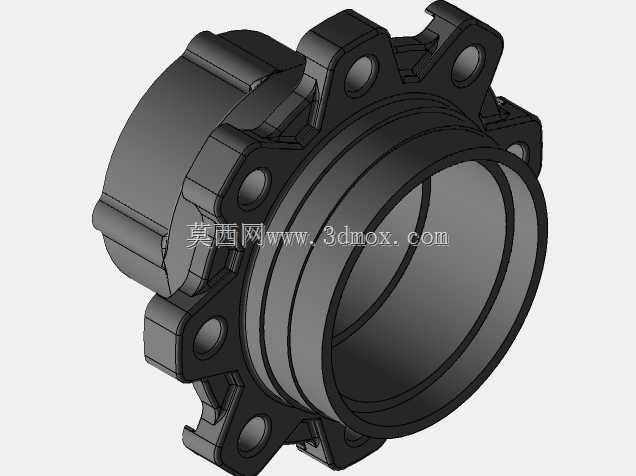

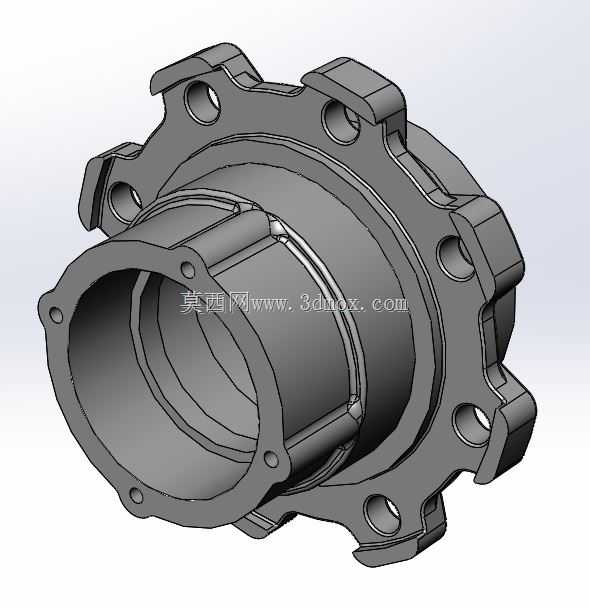

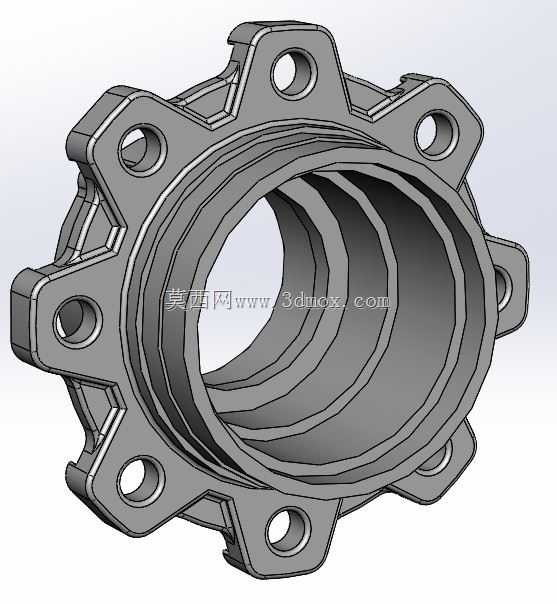

　　该零件为农用拖挂设备行走系统的核心连接构件，主要匹配2ПТС-4型农用拖车的轮端安装需求，在农业运输作业场景中承担轮体与车桥轴管的载荷传递作用，作业场景覆盖非硬化农田土路、乡村砂石路等复杂路况，需要同时承受垂直载荷、起步制动的扭矩冲击以及颠簸路面的交变侧向力。从结构功能来看，零件采用带周向安装耳的法兰式结构，中心为阶梯式通孔结构，大直径端用于套装车桥轴管的轴承位，阶梯台阶可实现轴承内圈的轴向定位，避免轴承在交变载荷下出现轴向窜动；外周均匀分布的带孔安装耳共8处，每个耳位加工有同轴光孔，用于穿装轮辋固定螺栓，安装耳的分布圆直径严格匹配对应规格轮辋的螺栓孔位参数，保证轮体安装后的同轴度，减少行驶过程中的轮体偏摆。

　　设计过程中优先考虑了载荷分布的均匀性，8个安装耳采用等角度圆周排布，每个耳位与中心筒体之间设置有过渡加强筋，避免应力集中在耳根位置，在承受重载冲击时不会出现耳位断裂的问题；中心筒体的壁厚经过载荷校核，在满足轴承外圈配合过盈量要求的前提下，尽可能控制壁厚尺寸，降低零件整体自重，减少行走系统的非簧载质量，提升拖车在颠簸路面的行驶平顺性。安装边界方面，零件中心通孔的各段直径分别匹配对应型号的圆锥滚子轴承外径，安装时轴承从筒体大端压入，抵靠到内部阶梯台肩位置实现轴向定位，筒体小端的外圆可适配油封安装位，用于密封桥壳内部的润滑脂，避免作业过程中泥水进入轴承位造成磨损；外周安装耳的螺栓孔直径适配标准M14或M16的轮辋螺栓，

　　孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入，不会出现别劲的问题，安装耳的端面加工有平整的贴合面，平面度公差不超过0.05mm，保证轮辋安装后与法兰端面完全贴合，避免局部接触造成的螺栓松动。从实际使用场景出发，该零件的结构设计充分考虑了农用设备的维护便利性，法兰式结构无需额外的轮毂轴套焊接工序，可直接套装在标准规格的拖车桥管上，通过轴端的锁紧螺母实现轴向固定，更换轮辋时只需拆卸对应耳位的螺栓即可完成操作，无需拆解整个桥体结构，大幅降低田间作业时的故障维护难度。零件的外形轮廓在设计时预留了足够的制动间隙，适配常规的鼓式制动结构安装，法兰端面与制动鼓的安装位完全匹配，可直接兼容同吨位级拖车的通用制动组件，

　　无需额外定制配套零件，具备较好的通用互换性。建模过程中对所有安装孔位、配合面的尺寸公差做了参数化设置，可根据不同吨位的拖挂需求调整安装耳数量、筒体直径以及分布圆尺寸，快速衍生出适配不同载荷等级的同系列轮毂连接构件，缩短同类型产品的设计迭代周期。
