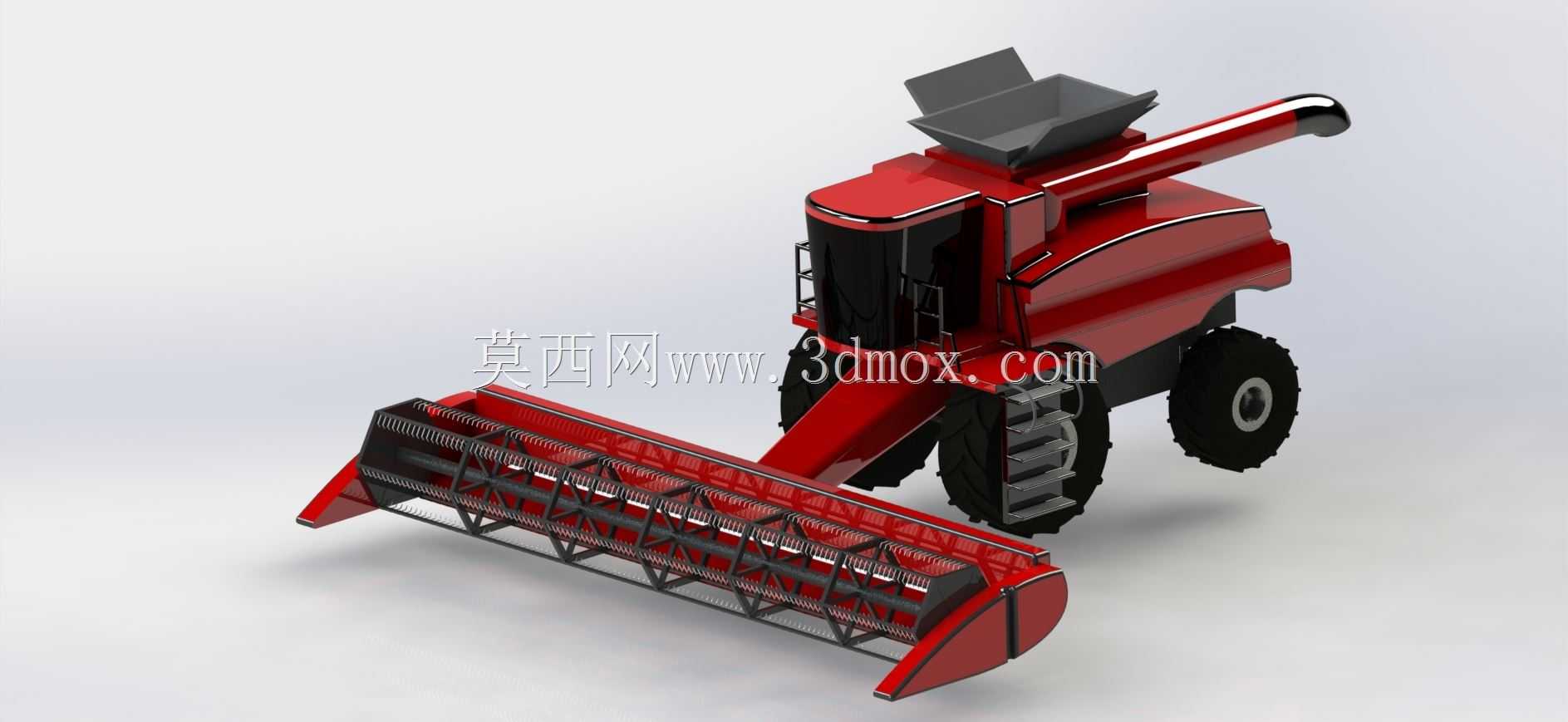

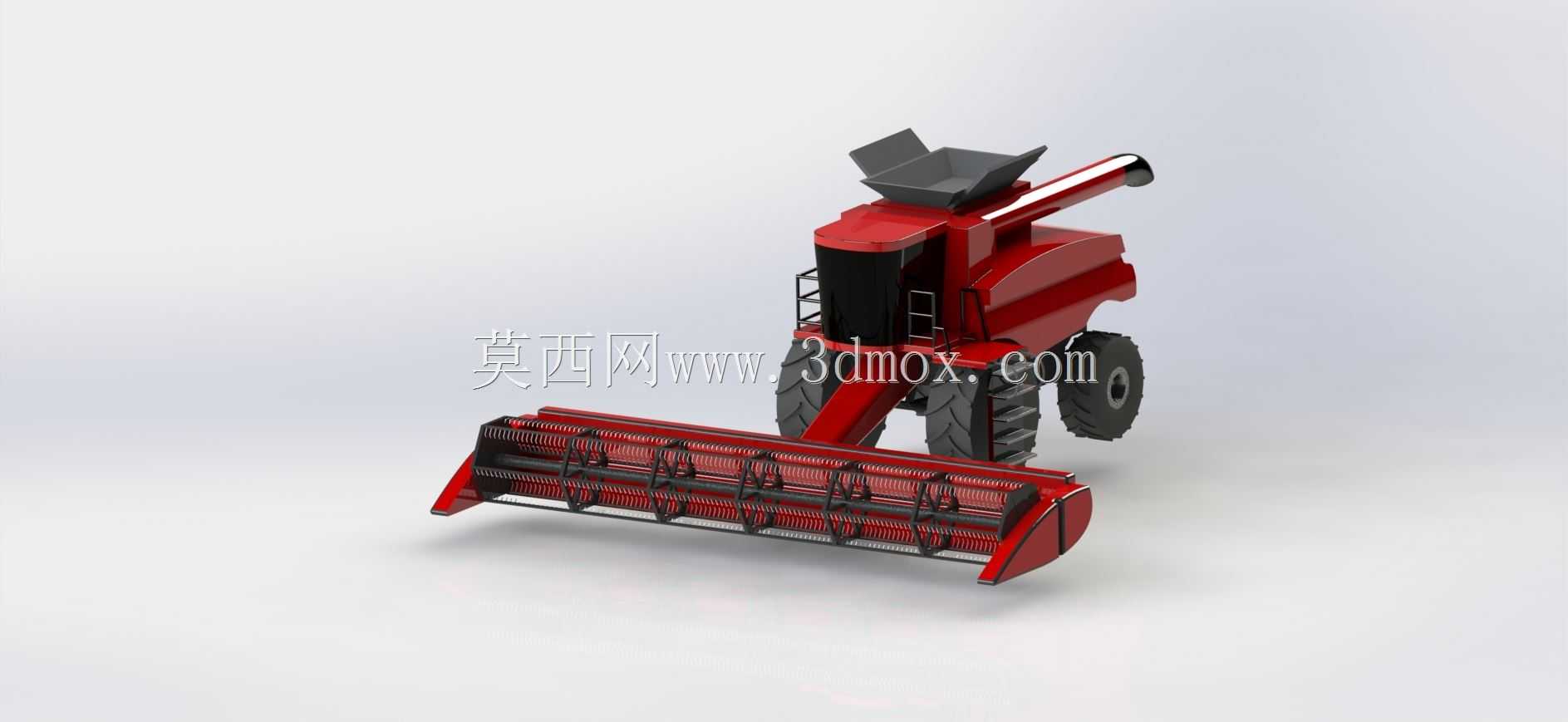

自走式谷物联合收获机三维结构设计

　　这款联合收获机的三维结构设计，完全围绕大田谷物收获的实际作业场景搭建，适配平原、缓坡区域的小麦、水稻等主粮作物收获作业，核心目标是在建模阶段就还原设备在田间作业时的结构逻辑，避免后续结构验证阶段出现干涉、作业盲区等工程问题。从实际作业逻辑来看，这类设备需要在田间完成切割、输送、脱粒、清选、卸粮全流程作业，不需要额外配套其他作业机具，单机即可完成从作物站立到谷粒入仓的全工序，能大幅减少粮食收获环节的人力投入，缩短抢收窗口期的作业时长，降低阴雨天气带来的粮食霉变损失。

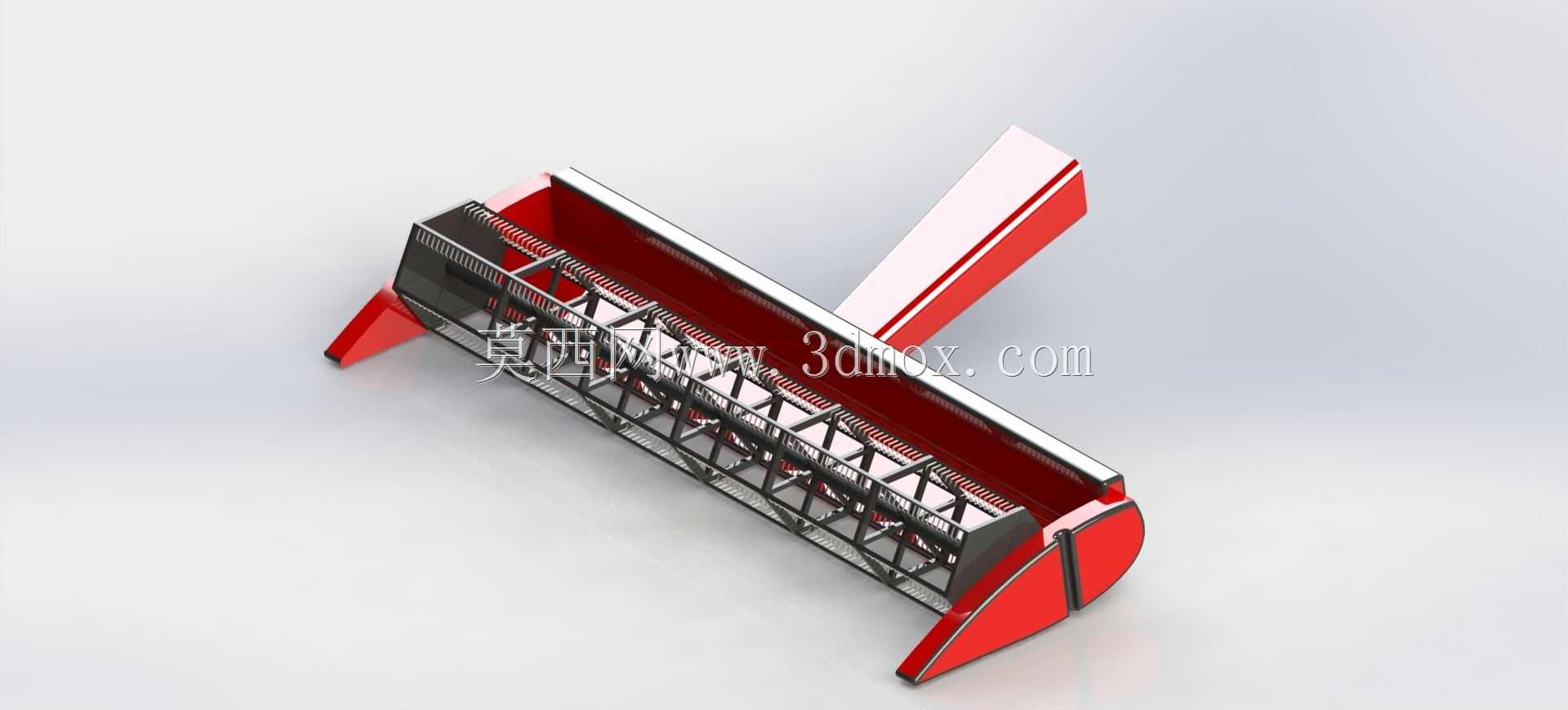

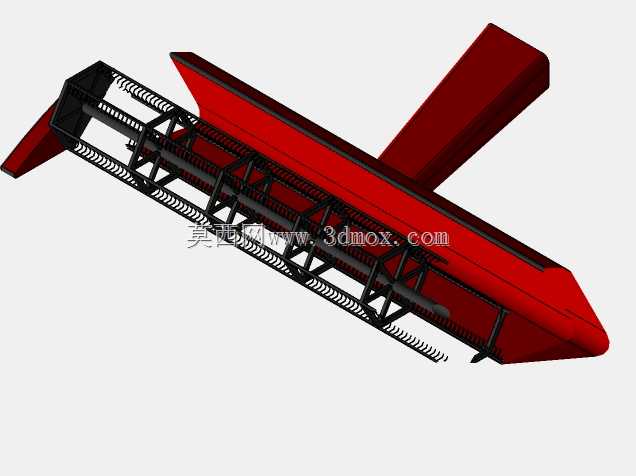

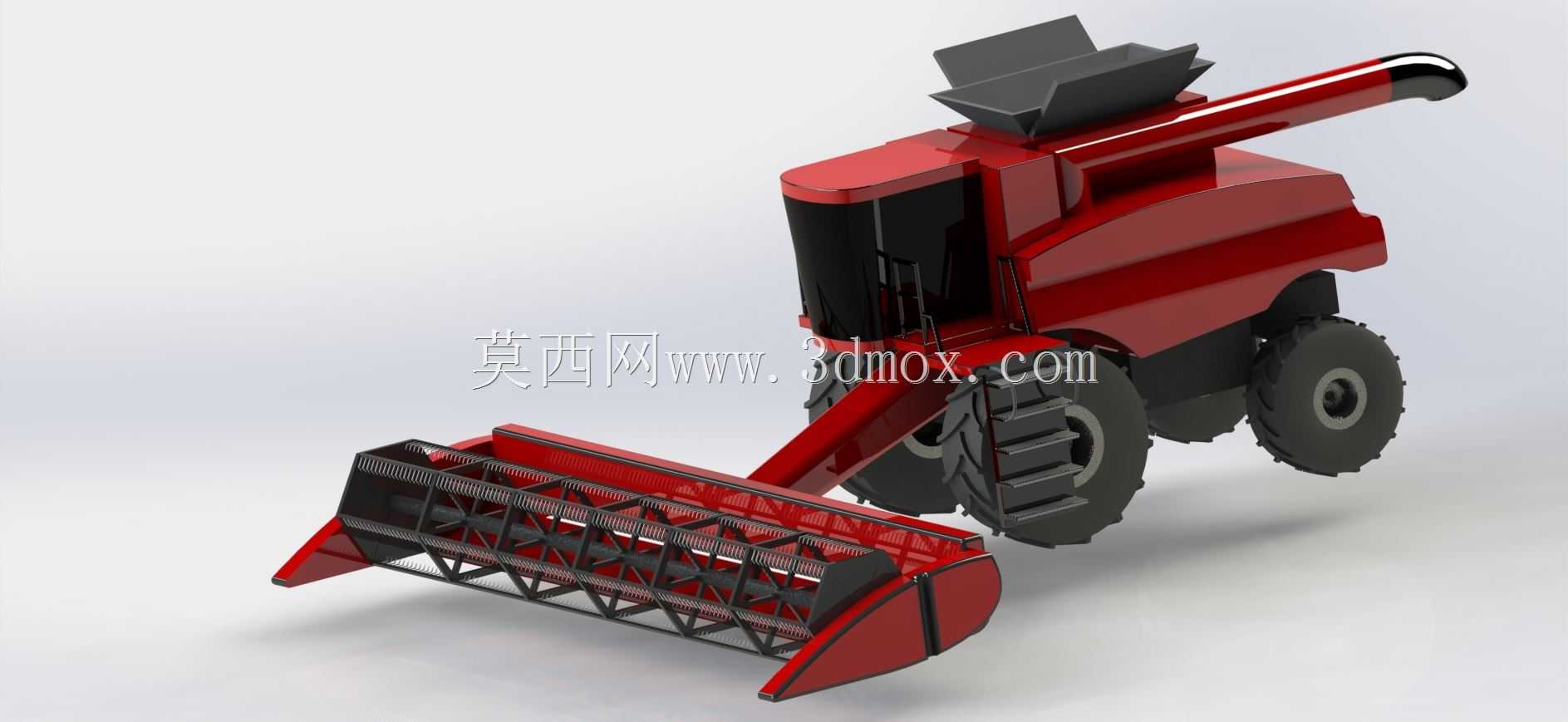

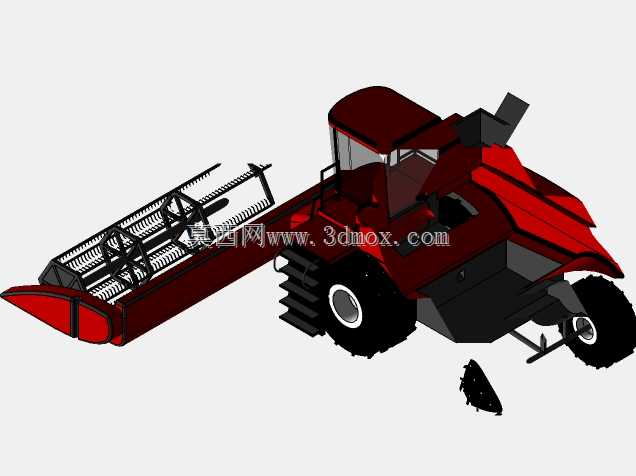

　　设计过程中优先梳理了各功能模块的安装边界：前端的割台部分作为核心作业执行端，采用卧式拨禾轮配合往复式切割器的结构，拨禾轮的旋转半径、安装高度都预留了作物高度适配的调节余量，切割器的幅宽与后续输送槽的进料口宽度完全匹配，不会出现作物喂入拥堵的问题；割台与主机架之间采用铰接式连接结构，预留了升降油缸的安装位，可根据田间地形、作物留茬高度需求调整割台的作业高度，最低作业位置可贴近地面完成低茬收割，最高升起位置可满足田间转场、过田埂的通过性要求。

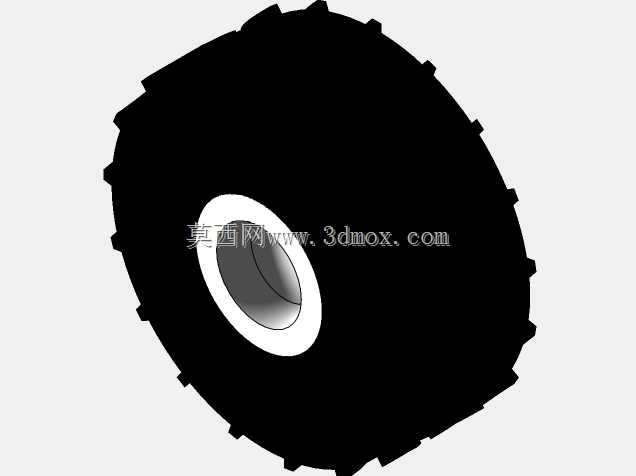

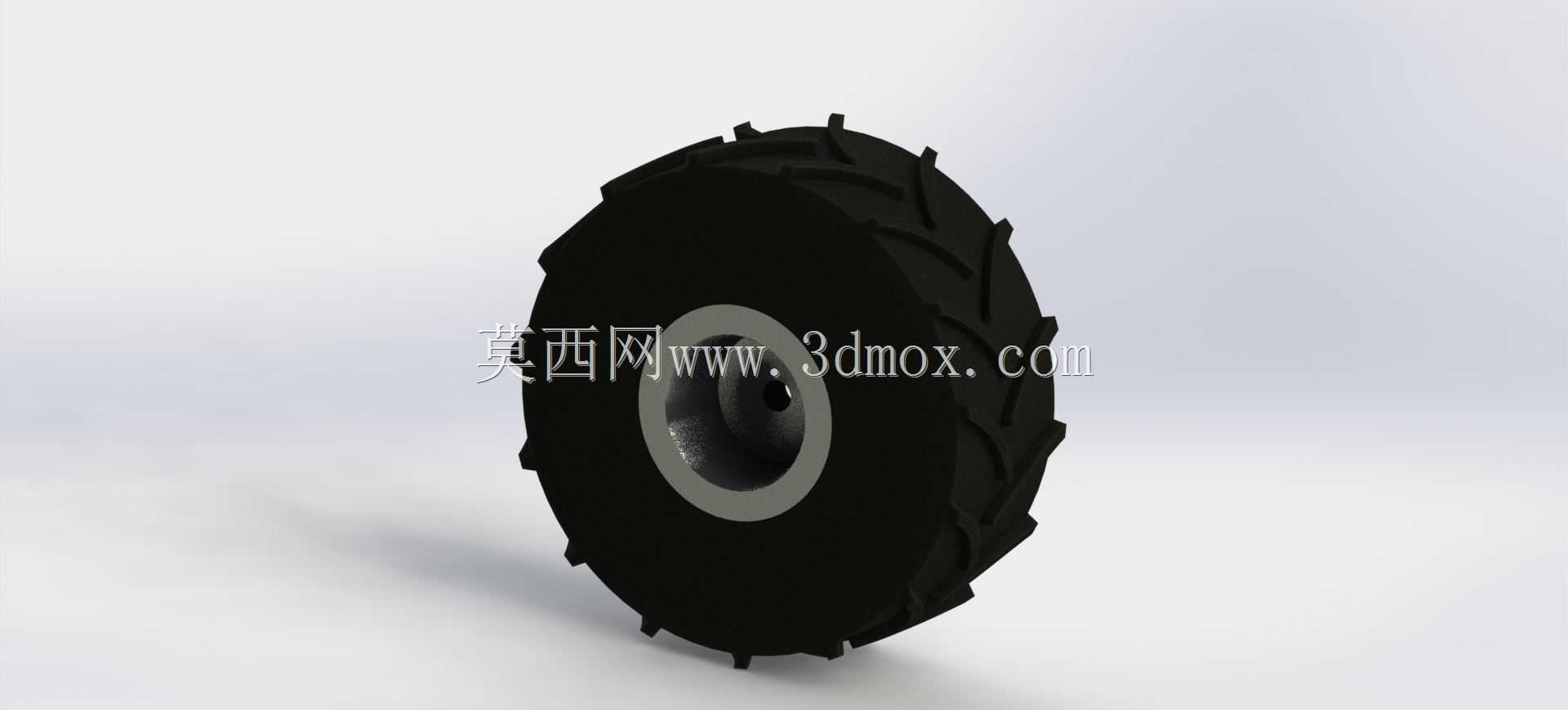

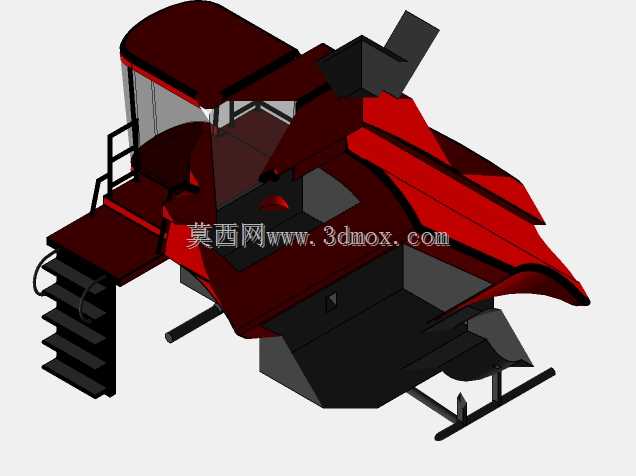

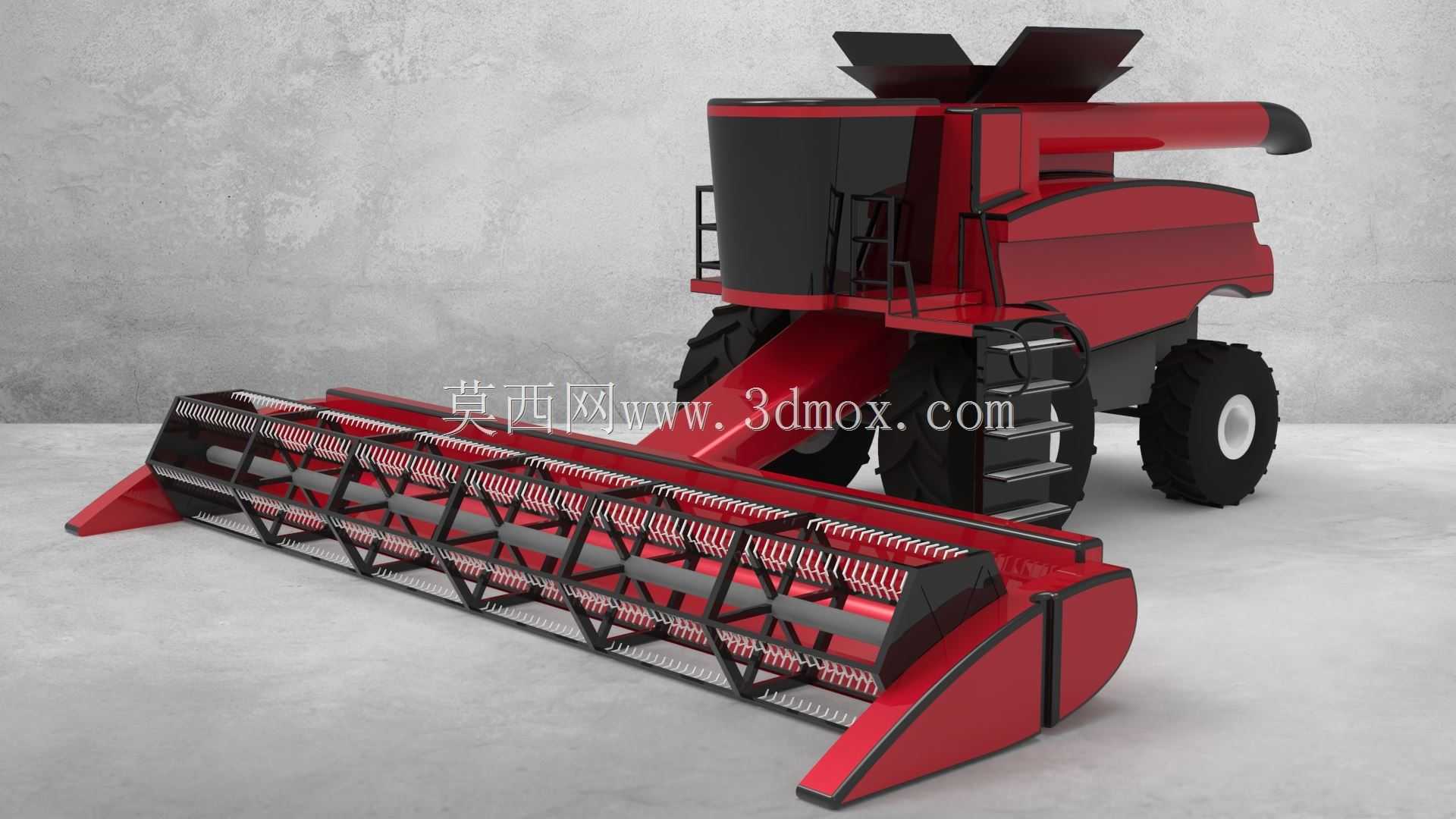

　　行走部分采用大尺寸人字纹橡胶轮胎，前后轮的轮距匹配主流大田种植的垄距规格，轮胎外径与底盘离地间隙经过匹配校核，保证作业时不会碾压未收割作物，同时在泥泞田块具备足够的抓地力，避免打滑陷车；底盘机架采用框架式焊接结构，将发动机、脱粒滚筒、清选风机、粮箱等核心部件的安装座集成在机架上，各部件的安装位置经过重心校核，保证设备在坡地作业时的稳定性，不会出现侧倾风险。

　　脱粒清选模块布置在机架中部位置，脱粒滚筒的轴向长度、筛网的孔径都按照常规谷物的脱粒需求设计，输送槽从割台尾部延伸至脱粒滚筒进料口，槽内的链耙式输送结构的运动轨迹在建模时做了全行程干涉检查，保证作物能顺畅从割台输送至脱粒腔，不会出现卡滞；清选风机的出风口角度、振动筛的摆动行程都预留了参数调整空间，可根据不同作物的籽粒特性、含水率调整清选参数，降低籽粒夹带损失率。

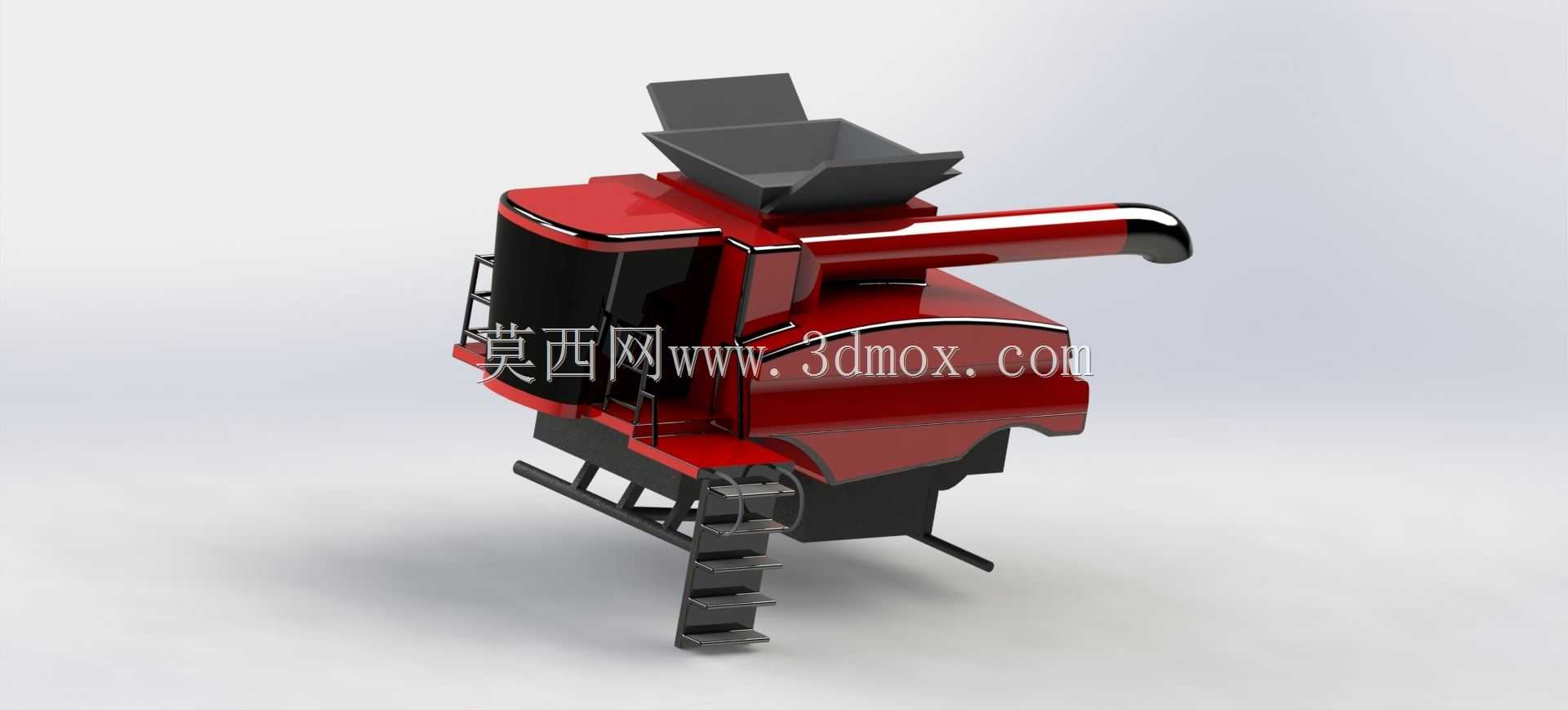

　　顶部的卸粮筒采用可回转折叠结构，非作业状态下可回转折叠至机身侧面，减少设备转场时的整体宽度，避免刮碰田间树木、电线杆等障碍物；作业状态下可伸出至机身侧面，对准运粮车的货箱完成卸粮，卸粮筒的回转角度、伸出长度经过尺寸校核，可匹配不同高度的运粮车接料需求，不需要频繁调整设备与运粮车的相对位置。粮箱布置在脱粒模块的上方，容积与设备的作业效率匹配，可减少卸粮频次，提升连续作业时长，粮箱的倾斜角度满足籽粒自流卸粮的要求，不会出现粮箱内部残粮堆积的问题。

　　建模过程中对所有运动部件都做了运动副约束模拟，包括拨禾轮的旋转、切割器的往复运动、割台的升降、卸粮筒的回转折叠、轮胎的转动等，验证全行程内不存在结构干涉；所有外露的传动部件都预留了安全防护罩的安装位置，符合农机作业的安全规范；整机的外形尺寸满足乡村道路的通行限宽、限高要求，不需要额外拆解即可完成跨区域转场运输。从结构设计的角度来看，这套模型完整还原了自走式联合收获机的核心结构逻辑，可作为农机结构设计、作业原理演示、结构优化验证的基础参考模型，帮助设计人员快速理解这类农业装备的结构组成与作业逻辑，减少前期方案设计阶段的重复建模工作量。
