长方形薄壁塑料容器注塑成型模具结构

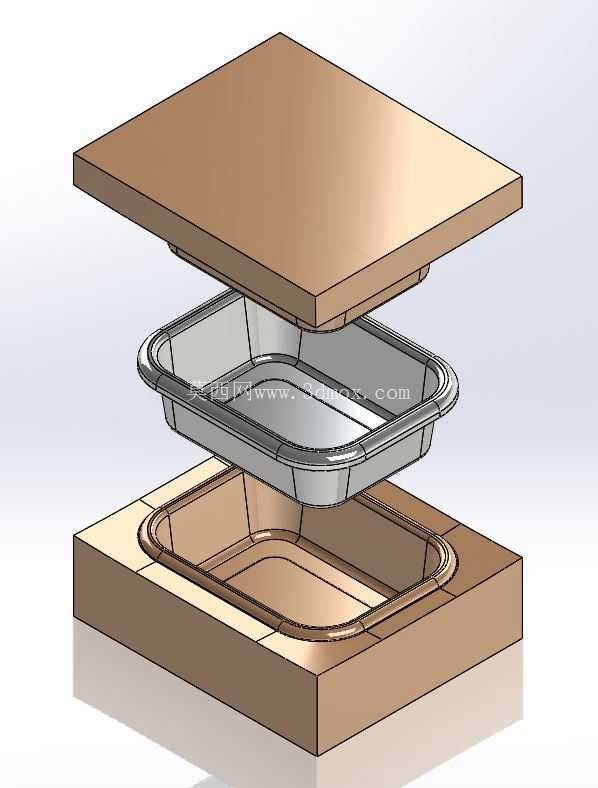

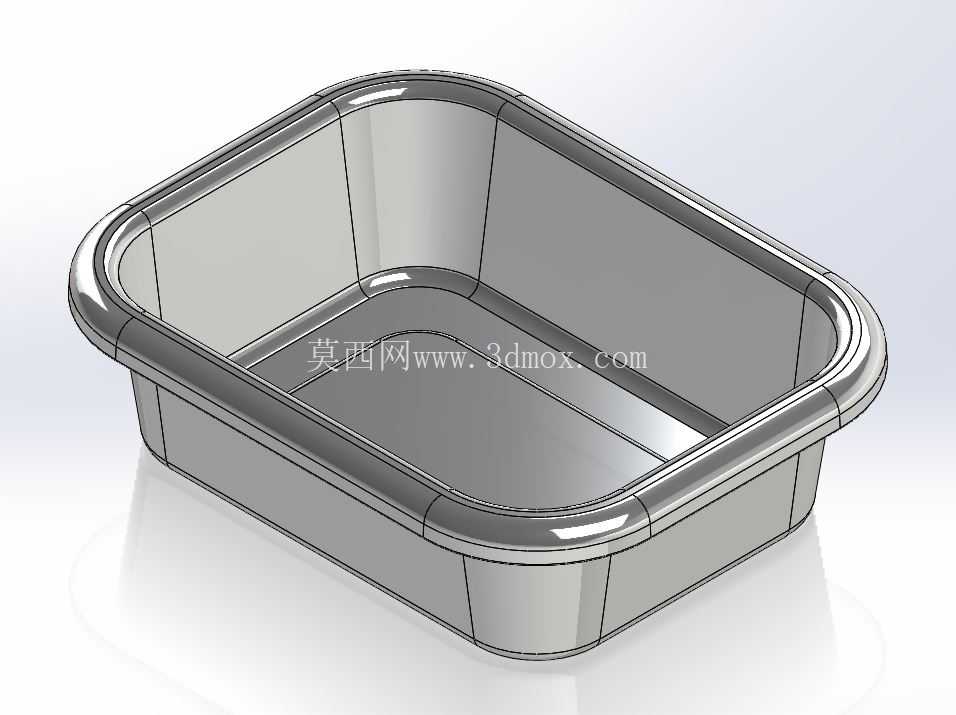

这套模具针对长方形带翻边的薄壁塑料容器设计，主要应用于食品包装、一次性餐盒、生鲜收纳类塑料制品的批量注塑生产场景，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的拉杆间距与模厚安装要求。从结构拆分来看，整套模具分为上定模、中成型型腔、下定模三个核心部分，定模侧采用整体式抛光型腔，对应塑料容器的外表面成型，表面粗糙度要求达到Ra0.8以下，保证成型后塑料件外表面无明显合模痕、流痕，满足食品接触类产品的外观要求。动模侧设置对应容器内形的凸模结构，凸模周边设计了一圈连续的密封溢料槽，合模时可精准贴合定模分型面，避免注塑过程中出现飞边、披锋问题，减少后续人工修边的工序成本。

设计过程中优先考虑了薄壁件的填充平衡性，浇口设置在容器长边的侧部位置，采用侧浇口进料方式，熔融塑料进入型腔后可沿容器侧壁均匀流动，避免短射、困气问题，同时在凸模的四个圆角位置设置了微小的排气镶件，填充过程中型腔内的空气可通过镶件配合间隙排出，防止成型后容器边角出现烧焦、缺料缺陷。模架部分采用标准模坯加工，上下模板的导柱导套设置在四个角位，合模时的定位精度可控制在0.02mm以内，保证型腔与凸模的同轴度，避免成型后容器出现壁厚不均的问题。

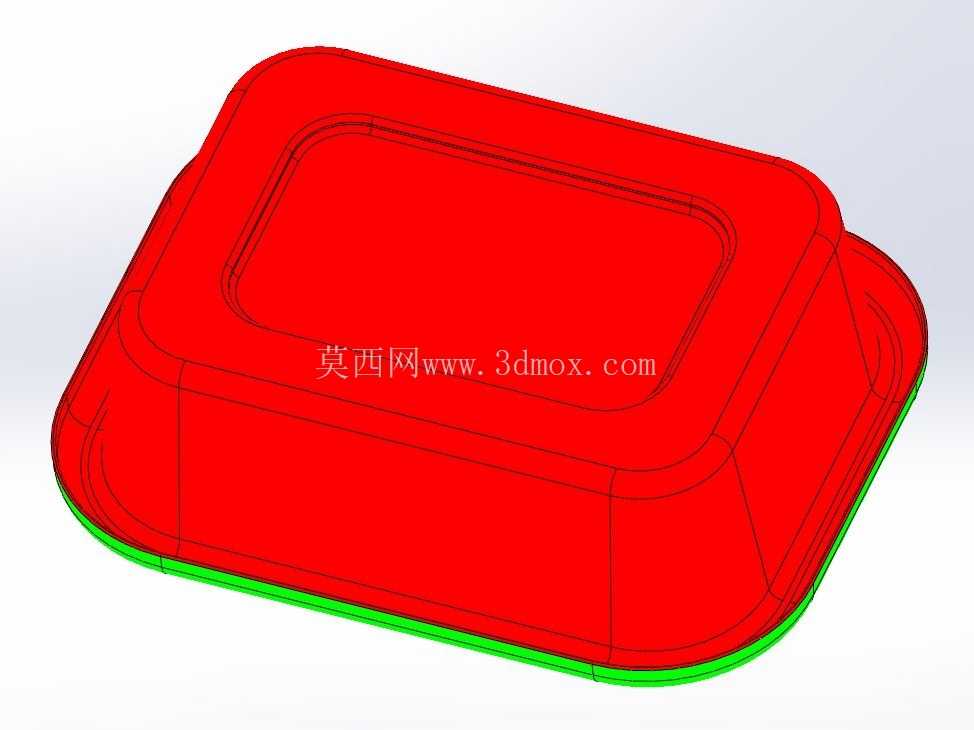

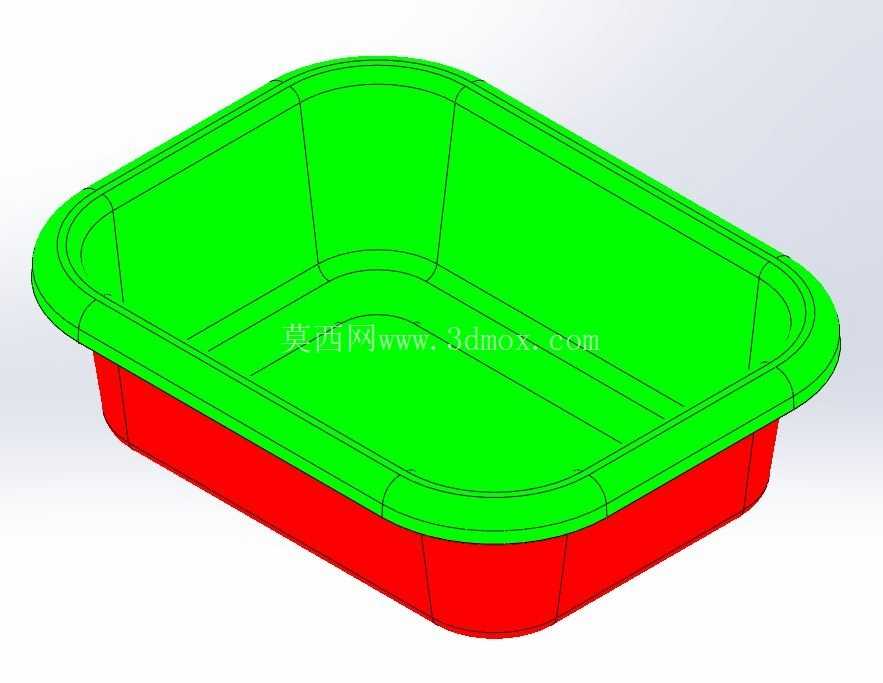

考虑到塑料容器的脱模需求，动模侧周边设计了均匀分布的顶杆位置，顶杆端面与凸模表面齐平，顶出时受力点均匀分布在容器的翻边位置，避免顶出力集中导致薄壁件变形、顶白。冷却水路采用随形布局，定模侧的水路沿型腔外轮廓环绕布置，动模侧的水路在凸模内部设置隔水片，形成循环冷却回路，可保证成型过程中型腔各位置温度均匀，将成型周期控制在合理范围内，提升批量生产效率。分型面的设计贴合容器翻边的轮廓形状，合模时的贴合面经过精磨加工，配合精度高，可承受注塑过程中的型腔内压力，避免出现涨模问题。

安装边界方面，整套模具的长宽尺寸适配200吨级卧式注塑机的模板安装尺寸，模具总厚度符合设备的最小模厚要求，定位圈尺寸匹配注塑机的定位孔标准，浇口套的球面半径与注塑机喷嘴半径适配，可直接上机安装调试，无需额外改装。针对薄壁容器的成型特性，设计时特意将脱模斜度控制在合理范围，容器侧壁的脱模斜度为1°，既保证成型后可顺利脱模，又不会导致容器上下口尺寸偏差过大，满足产品的装配与堆叠使用要求。模具的成型部分采用预硬钢材质加工，经过淬火处理后表面硬度达到HRC48-52，可承受长期注塑生产的磨损，保证模具使用寿命，批量生产过程中成型尺寸稳定，产品的尺寸一致性可满足规模化生产的质检要求。在实际生产场景中，这套模具可适配PP、PE等常用食品级塑料原料的成型工艺，通过调整注塑温度、压力参数，可生产不同厚度规格的薄壁塑料容器，满足餐饮、生鲜包装、日用品收纳等多个领域的使用需求，成型后的产品翻边平整，可直接配合配套的盖子实现密封功能，无需二次加工处理。
