工业原料搅拌厂成套生产装置结构设计

　　这套搅拌厂成套装置的三维结构设计，核心面向粉体、颗粒类工业原料的批量混配生产场景，常见于建材加工、干粉砂浆制备、化工原料预混、饲料规模化生产等需要多组分原料按配比均匀拌合的生产环节，整套装置覆盖原料存储、垂直输送、水平转运、计量配料、搅拌混合的全流程工序，可实现从原料入仓到成品出料的连续化生产作业，无需额外搭建分散的中转存储与转运环节。

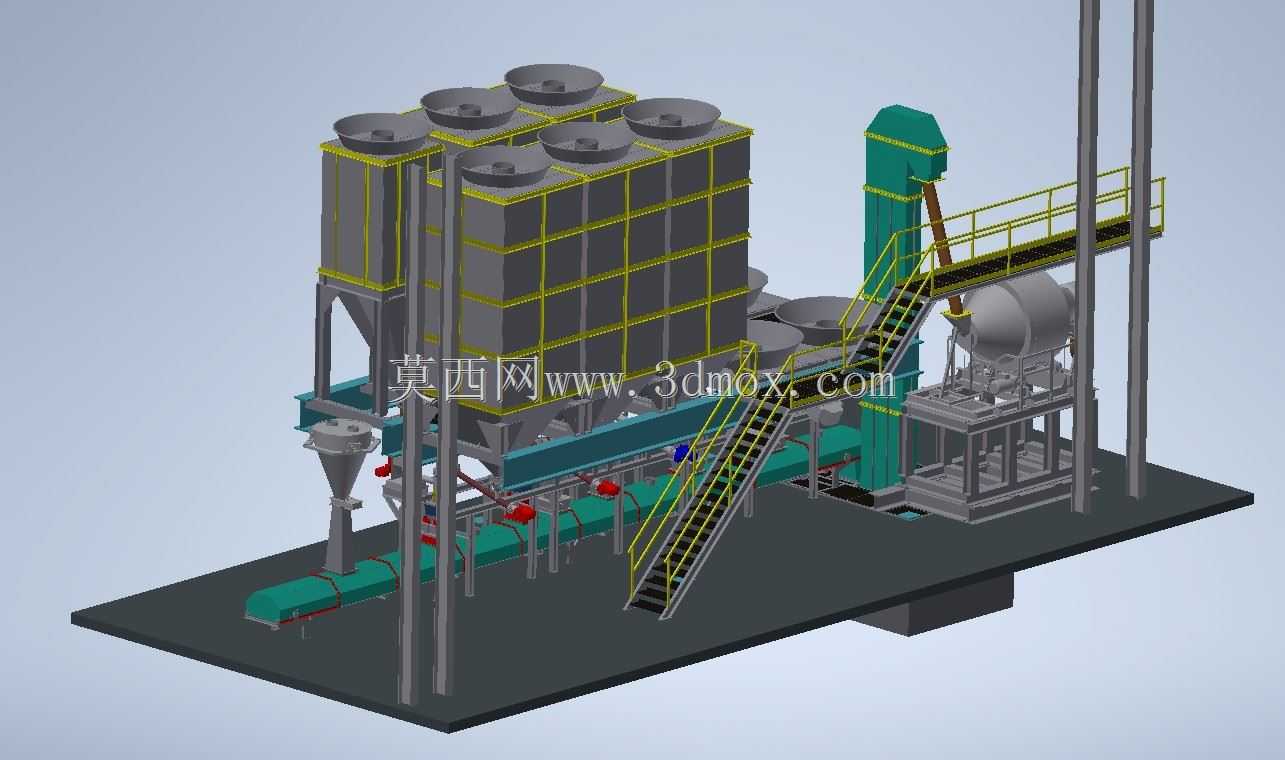

　　从整体布局来看，装置采用模块化集成设计思路，所有功能单元均安装在统一的钢制底座平台上，平台采用型钢焊接框架结构，表面铺设防滑花纹钢板，预留设备安装地脚孔与管线穿装通道，整套装置的安装边界可根据厂房实际空间调整，常规配置下横向跨度适配12米标准厂房柱距，纵向深度控制在8米范围内，最高点为斗式提升机的顶部出料段，距离安装地面高度约11米，可适配常规层高12米的工业厂房安装需求，无需额外对厂房结构进行加高改造。

　　原料存储单元配置多座立式方形储料仓，仓体采用钢板拼接加型钢加强筋结构，仓顶设置密封人孔与除尘接口，可避免粉料存储过程中的扬尘外溢，仓底采用锥形出料设计，搭配破拱装置防止粉体物料架桥堵料，每座储料仓可独立存储不同品类的原料，仓体下部设置计量出料装置，可按照生产配方设定的配比精准控制每种原料的出料量，计量后的原料通过封闭水平输送管线汇集到搅拌主机的进料口。垂直输送单元采用斗式提升机结构，负责将低位进料段的原料输送至高位储料仓，提升机采用全封闭壳体设计，避免输送过程中物料洒落与扬尘，壳体侧面设置检修爬梯与护笼，搭配各层平台的安全护栏，可满足日常巡检与设备维护的通行需求，护栏高度符合工业安全防护标准，横杆与踢脚板的设置可避免工具或零件坠落引发安全事故。

　　搅拌主机单元采用强制式搅拌结构，搭配独立的驱动与传动系统，搅拌腔内部设置耐磨衬板与多组搅拌桨叶，可对不同粒径、不同密度的多组分原料进行充分拌合，确保混合后的物料匀质性满足生产工艺要求，搅拌主机下方设置成品出料口，可直接对接成品包装设备或成品输送装置，实现成品的快速转运。整套装置的管线布局采用分层排布设计，物料输送管线、压缩空气管线、除尘管线分别布置在平台下方的不同层位，避免管线交叉干扰，同时预留足够的检修空间，方便后期对管线进行维护与更换。

　　设计过程中充分考虑了设备的安装与维护便利性，所有重型设备均预留吊装点位，钢平台的爬梯与走道连通所有需要日常巡检的设备部位，储料仓、提升机、搅拌主机等核心部件均可实现模块化拆分运输，到场后通过螺栓拼接即可完成组装，无需大量现场焊接作业，可有效缩短现场安装周期。同时针对物料特性做了针对性的结构优化，针对易磨损的输送与搅拌部位，预留了耐磨件的更换空间，易损件均可实现快速拆装更换，降低设备后期的维护成本；针对扬尘点位全部设置封闭结构与除尘接口，可外接除尘设备实现生产过程的无尘化作业，满足工业生产的环保要求。整套装置的结构受力经过校核，钢平台与设备支撑结构的载荷冗余量满足满负荷生产时的承重要求，可保障设备长期连续运行的结构稳定性，避免因结构变形引发的设备故障。
