铝型材安装球形输送装置锁紧支架

　　在轻工包装、电子组装、小件物料分流的输送线布局中，经常会遇到需要在铝型材框架上灵活调整输送球位置、快速锁紧固定的需求，这款球形输送装置支架就是针对这类场景开发的安装固定构件。日常产线调试时，工人扳动侧边的快拆手柄，就能快速松开支架的锁紧环，调整内部万向球的伸出高度、偏转角度，适配不同高度差的物料过渡工位，调整到位后压下手柄即可完成锁紧，不需要额外借助扳手等工具，能大幅缩短产线换型、工位调整的时间。

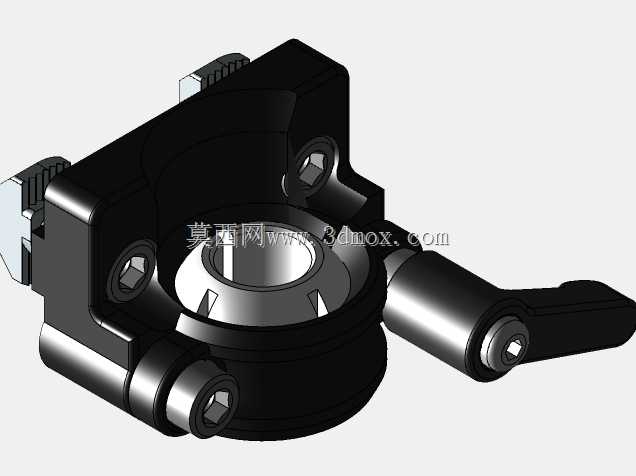

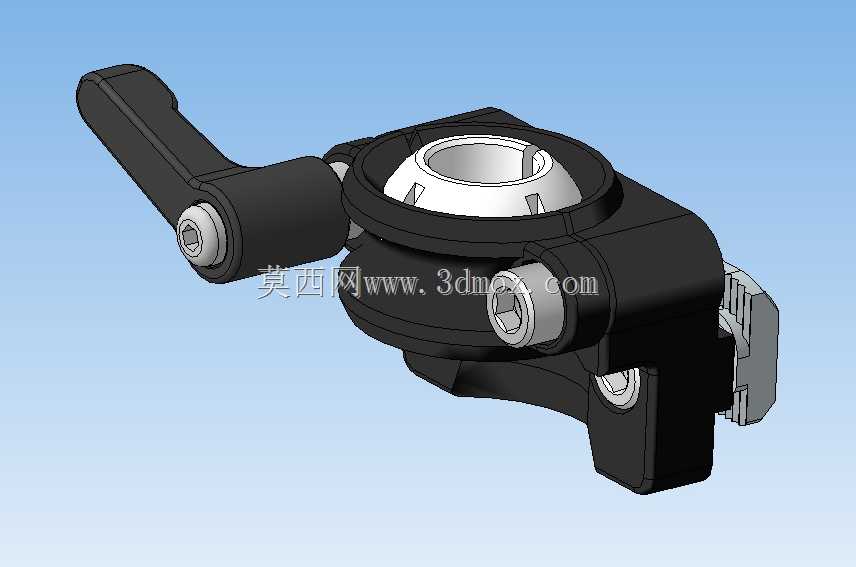

　　从结构设计逻辑来看，这款支架采用了分体式抱箍锁紧结构，主体基座采用适配标准工业铝型材槽宽的安装接口，基座上预留的两个内六角安装孔位，可直接配合T型螺栓、法兰螺母固定在欧标或国标铝型材的槽道内，安装时不需要在铝型材上额外打孔，不会破坏型材的结构强度，也方便后期移位调整。中间的球形安装腔采用了剖分式设计，腔体内壁做了与万向球座匹配的圆弧贴合面，当侧边的偏心手柄压下时，抱箍环会产生均匀的径向抱紧力，牢牢卡住内部的球形输送座，避免输送过程中受物料冲击出现移位、偏转的问题；手柄转轴处采用了偏心凸轮结构，凸轮的升程经过反复校核，既保证锁紧状态下有足够的抱紧力不会松脱，又能保证松开时抱箍环有足够的张开间隙，方便球形座的角度调整与拆装更换。

　　从安装边界尺寸来看，这款支架的主体宽度适配40系列工业铝型材的安装面，安装后整体突出型材表面的高度控制在合理范围内，不会与周边的护栏、传感器支架等辅件产生干涉；球形安装腔的内径适配常用规格的万向输送球，可直接替换市面上同尺寸的标准输送球配件，不需要单独定制非标球座。侧边的锁紧手柄做了加长设计，扳动时的力臂更长，工人操作时不需要施加太大的力就能完成锁紧动作，手柄表面做了防滑的纹理处理，手上沾有少量油污时也能稳定操作，不会出现打滑的问题。

　　在实际应用场景中，这类支架常被用在物料转弯过渡段、顶升移栽机构的侧边导向、不同高度输送线的衔接位置，相比传统的固定式输送球安装座，它的可调范围更大，能适应更多变的工位需求。比如在小件纸箱的输送线转弯处，通过调整每个支架上球形座的偏转角度，可以让物料在转弯时获得合适的导向力，避免物料卡滞、跑偏；在不同高度输送线的衔接段，调整球形座的伸出高度，可以让物料平稳过渡，不会因为高度差出现磕碰、掉落的问题。支架的所有受力部件都做了加厚处理，抱箍环的壁厚经过强度校核，在承受常规小件物料的冲击载荷时不会出现变形、断裂的问题，锁紧机构的偏心凸轮采用了耐磨材质，长期反复扳动也不会出现磨损导致锁紧力不足的情况。

　　设计过程中还充分考虑了安装的便利性，支架上的所有连接孔位都做了倒角处理，安装螺栓时可以快速对准孔位，不需要反复调整位置；球形腔的开合间隙做了精准控制，松开状态下球形座可以灵活转动但不会直接从腔体内掉落，避免安装调整过程中配件掉落丢失。另外，支架的安装面做了平面度处理，与铝型材表面贴合时不会出现缝隙，锁紧后整体结构刚性充足，输送较重的小件物料时也不会出现晃动、异响的问题，能很好地满足各类轻型输送线的灵活布置需求。
