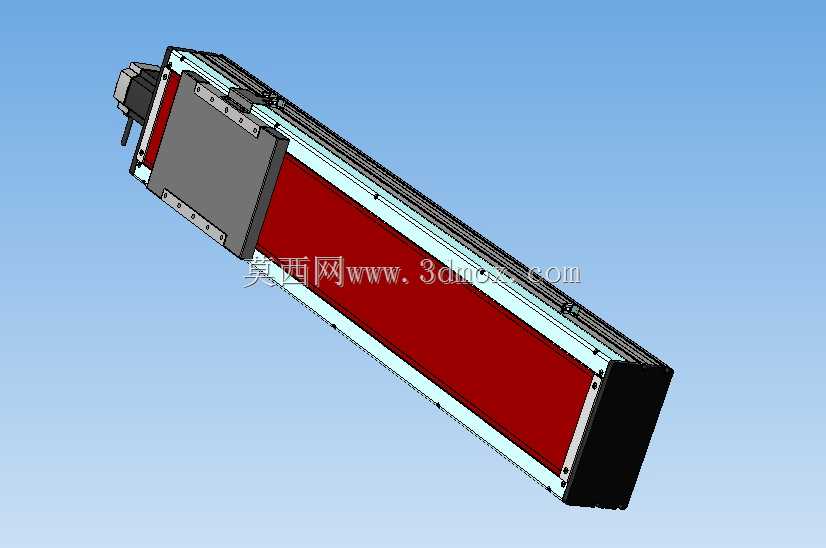

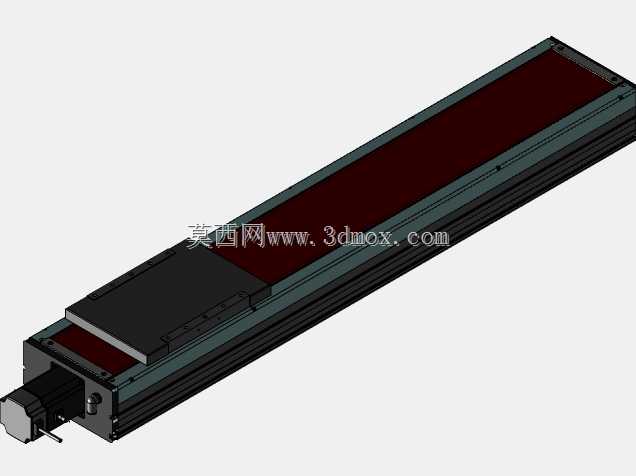

八百五十毫米行程中央驱动直线运动模组

　　在自动化产线的工位移载、机床上下料的点位输送、检测设备的探针进给这类需要精准直线位移的场景里，长行程直线驱动单元的选型一直是结构工程师绕不开的环节，这款中央驱动布局的直线运动单元，针对850mm有效行程的使用需求做了针对性的结构优化，能覆盖多数中长行程的轻载直线传动场景。从实际落地的工况来看，这类模组常被用在3C产品组装线的物料搬运工位，配合末端吸盘完成PCB板在不同工序间的平移，也会搭载在激光打标设备上作为工件进给轴，带动工装夹具完成定距位移，部分包装设备的推料机构也会选用同结构的驱动单元，依靠稳定的直线输出完成规整推料动作。不同于侧装电机的悬臂式驱动布局，这款模组将驱动电机布置在行程端部的中央位置，

　　动力输出轴与丝杆传动副保持同轴，从根源上减少了偏载带来的传动侧隙，也避免了侧装电机带来的宽度方向尺寸冗余，对于安装空间宽度受限的设备机架来说，这种布局能有效压缩设备整体幅宽。设计阶段首先敲定的是有效行程边界，850mm的行程长度刚好覆盖多数中型自动化设备的单轴位移需求，既不会因为行程过短无法满足工位间距要求，也不会因为行程过长导致丝杆挠度超标影响传动精度。模组本体采用封闭式型材外壳结构，两侧嵌入密封胶条，能阻挡车间环境里的金属切屑、粉尘进入内部传动腔，在机加工车间的上下料工位使用时，不用额外加装防护罩就能维持内部传动副的清洁度，减少日常维护的频次。滑台部分采用加宽滑块设计，与内部的线性导轨副配合，能承受一定的倾覆力矩，

　　当末端搭载小型工装或者检测探头时，不用额外加装导向支撑结构就能保证运行平稳性。安装边界上，模组两端预留了标准的安装孔位，既可以采用卧式水平安装固定在设备台面上，也可以通过端部转接板实现立式垂直安装，适配不同设备的布局需求，电机端的连接法兰采用标准尺寸，能适配不同功率的伺服或者步进电机，工程师在做选型时不用额外定制转接件，就能快速完成动力部分的匹配。内部传动采用滚珠丝杆副搭配预压螺母，反向间隙控制在极小范围内，在需要频繁换向的位移工况下，不会因为间隙累积出现定位偏差，滑台的运动面做了硬化处理，长期往复运行也不会出现磨损凹陷，能长期维持运动精度。从结构细节来看，模组侧面预留了光电开关的安装槽位，工程师可以根据实际的行程限位需求，

　　在任意位置安装原点、限位开关，不用额外在模组外部焊接安装支架，简化了整机的装配流程。两端的端盖采用可拆卸设计，后期维护时只需要拆下端盖就能完成内部润滑、密封件更换的操作，不用将整个模组从设备上拆解下来，能大幅减少设备停机维护的时间。在实际选型匹配时，需要注意模组的安装平面平面度要求，如果安装面存在明显的高低差，会导致内部导轨副受力不均，长期运行会出现卡顿、精度下降的问题，水平安装时建议在模组底部加装调整垫片，将整体直线度调整到允许范围内再锁紧固定；垂直安装时需要额外搭配制动电机，避免断电后滑台因为自重下滑出现安全隐患。这款模组的结构设计充分考虑了通用自动化设备的安装使用需求，没有冗余的结构设计，所有尺寸边界都围绕实用场景做了优化，不管是做新设备的轴系设计，还是旧设备的传动结构改造，都能直接套用安装尺寸完成适配，减少工程师的重复建模工作量。
