八百行程右侧驱动线性传动模组

　　这款线性传动模组有效行程覆盖800mm区间，驱动端布置在模组本体右侧位置，属于半封闭皮带式线性传动单元，在3C电子组装、光伏组件搬运、包装线物料移送、小型零部件上下料工位中有着极高的适配性，尤其适合需要长行程高速往复移送、安装空间横向受限的设备布局场景。从结构设计逻辑来看，模组本体采用铝合金挤压型材作为基座主体，型材截面经过结构优化，在保证整体刚性的前提下尽可能压缩自重，基座内侧集成了直线导轨安装基准面，加工时一次装夹完成导轨位、皮带槽、端盖安装孔的精加工，从工艺端消除装配累积误差，保证滑台运行的直线度精度。右侧驱动端集成了电机安装法兰与同步轮张紧机构，张紧结构采用偏心轮调节设计，不需要拆解端盖即可完成同步带张紧度调整，

　　日常维护操作十分便捷，驱动端可适配不同规格的伺服电机或步进电机安装，法兰接口预留了通用安装孔位，选型时不需要额外做转接板加工。滑台部分采用钢板折弯与铝合金嵌件结合的结构，滑台台面预留了标准间距的螺纹安装孔，可直接连接负载工装板、吸盘支架、夹爪安装座等执行部件，滑台两侧与型材基座之间设置了耐磨密封条，能够阻挡车间环境中的粉尘、切削碎屑进入模组内部的导轨与皮带传动区域，延长内部传动件的使用寿命。两端的端盖部分集成了机械限位缓冲块，当滑台运行到行程极限位置时，缓冲块能够吸收滑台的冲击动能，避免硬碰撞导致的传动件损坏或定位偏移，端盖上还预留了光电传感器的安装槽位，用户可根据实际控制需求加装原点、正负限位传感器，不需要额外在型材上打孔加工。

　　从安装边界尺寸来看，模组整体截面宽度控制在紧凑区间，安装时可通过型材底部的T型槽直接固定在设备机架上，也可通过两端端盖的安装孔做端面固定，两种安装方式的基准面都经过精加工，保证安装后模组的平行度要求；800mm的有效行程能够覆盖多数中小型自动化设备的移送距离需求，滑台运行时的重复定位精度可满足常规组装、搬运工位的精度要求，同步带传动的结构特性决定了这款模组适合高速往复运行场景，运行噪音低于丝杆传动模组，在长行程移送场景下的成本优势也更为明显。在实际设备选型搭配时，这款模组可单轴使用完成水平或垂直方向的直线移送，也可通过连接板组合成XY两轴、XYZ三轴直角坐标机械手，完成平面内的点位移送、轨迹涂胶、工件码垛等动作，

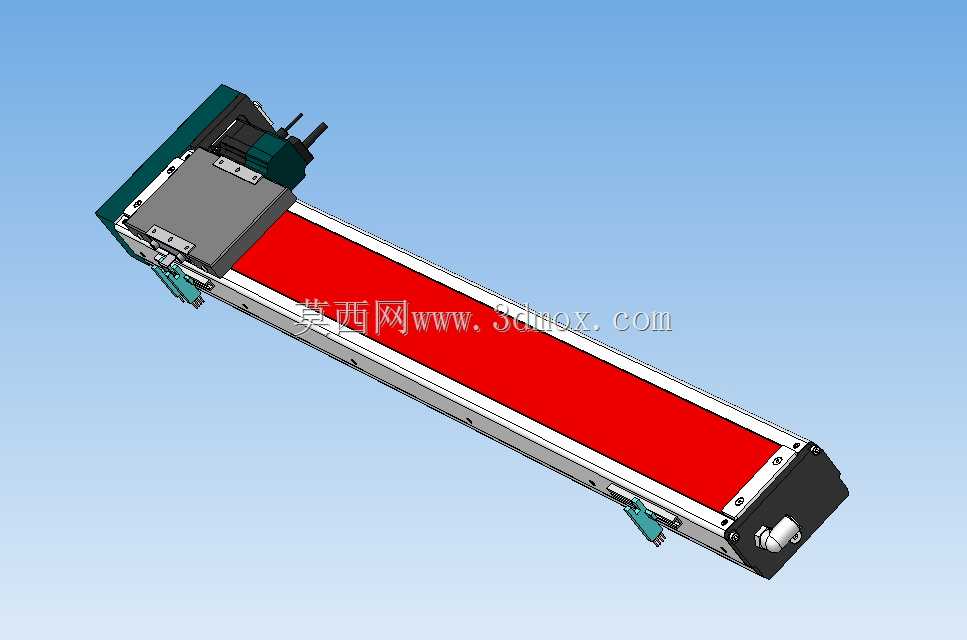

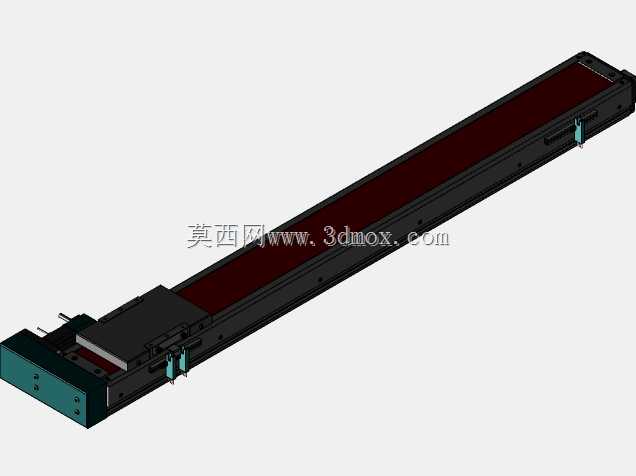

　　搭配不同导程的同步轮可调整滑台的运行速度与负载能力，用户可根据实际负载重量、运行节拍需求选择对应的电机规格与同步轮参数。建模过程中对模组的所有装配细节做了完整还原，包括同步带的齿形结构、导轨滑块的安装位置、张紧机构的调节间隙、密封条的装配形态都按照实际产品1:1还原，结构工程师在做设备布局设计时可直接调用该模型完成整机装配干涉检查，不需要再对模型做细节修补，能够有效缩短设备方案设计阶段的建模周期，也可作为同类线性模组产品设计时的结构参考，核对传动结构布局、安装孔位间距、型材截面尺寸等关键设计参数。
