德国Blickle重载全轮转向脚轮结构

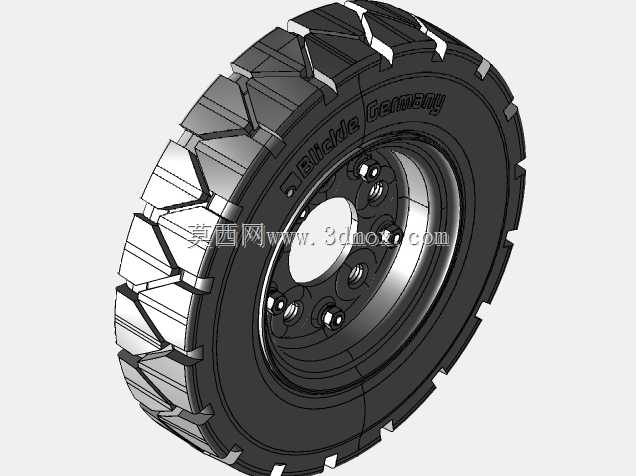

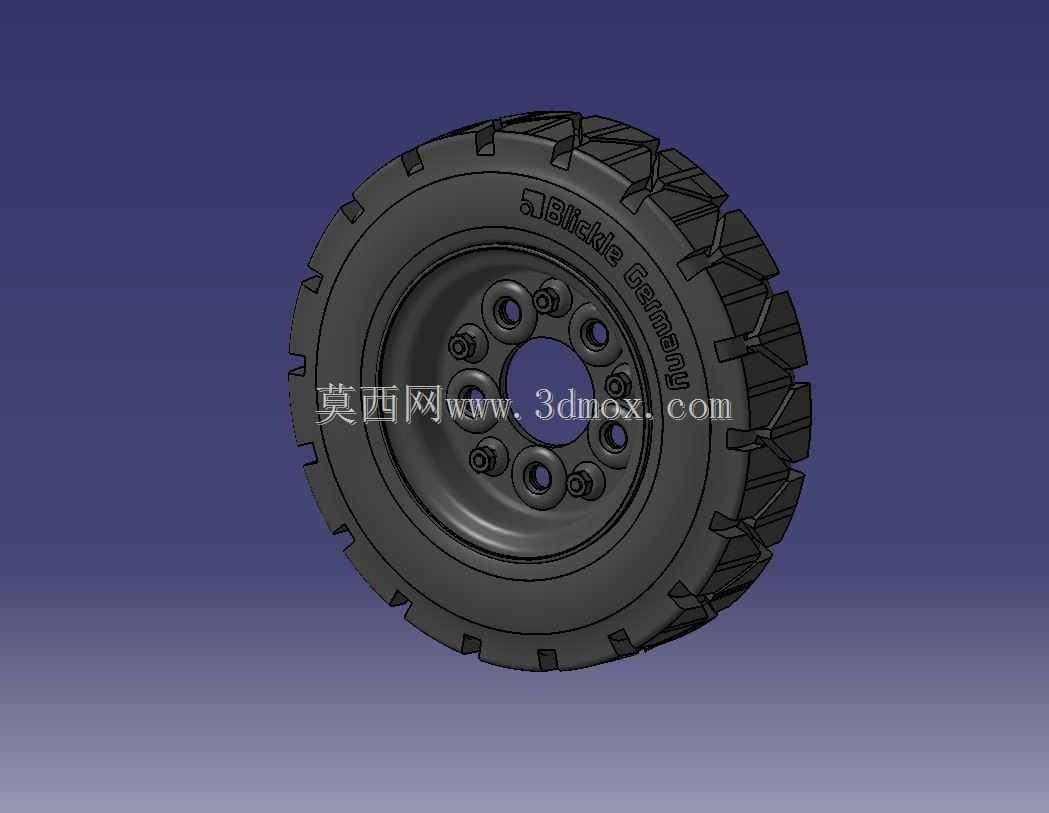

　　这款重载转向轮结构，核心适配厂区重载转运设备、AGV全向移动平台、重型工装台车的行走转向需求，在窄通道物料转运、密集仓储设备调度、重型装配线工位移动场景中，可实现小半径转向甚至零半径原地回转，解决传统定向轮转向半径大、窄空间挪运困难的痛点。从结构设计来看，轮体采用深胎面块状花纹橡胶材质，胎面的块状凸起纹路并非装饰结构，而是针对环氧地坪、水泥地面、轻度油污车间地面做的抓地力优化，轮缘做了圆弧过渡处理，转向时不会出现胎边卡滞地面接缝、轨道缝隙的问题，胎侧模压的品牌标识区域做了加厚处理，避免侧向剐蹭时胎体出现开裂。轮毂部分采用多螺栓均布安装结构，八个安装孔沿轮毂中心圆周等距排布，安装孔位做了沉台设计，螺栓锁紧后头部完全沉入沉台内，

　　不会突出轮毂平面剐蹭周边安装结构，中心大尺寸通孔用于穿过轮轴，孔壁与轮轴的配合公差选H7/g6间隙配合，既保证轮体转动顺畅，又不会出现径向窜动过大导致的行走抖动。转向节部分集成在轮毂安装座后侧，转向回转中心与轮体中心的偏距经过反复校核，偏距设置在合理区间内，既保证转向时的回正力矩足够，推行转向不会出现卡滞、打手的问题，又不会因为偏距过大导致转向时轮体摆动量超标，影响设备行走的直线稳定性。从安装边界来看，轮体的外径、宽度、安装孔位的分布圆直径、转向节的安装面高度都做了标准化适配，可直接替换同规格的传统重载脚轮，不需要对现有设备的安装底座做额外改造，安装面的平面度要求控制在0.1mm以内，保证安装后轮体受力均匀，不会出现单侧偏磨的情况。

　　在实际工况适配中，这款轮体的单轮承载能力经过载荷校核，可满足重型工装、满料转运台车的承载需求，轮体内部的轴承采用双列深沟球轴承结构，可同时承受径向载荷与转向时产生的轴向载荷，长时间重载运行下不会出现轴承抱死、转动卡滞的问题。胎面橡胶的硬度控制在邵氏70度左右，兼顾了承载能力与地面缓冲性能，行走在不平整的车间地面时，可过滤掉大部分微小震动，避免台车上搭载的精密加工工件因为震动出现磕碰、精度受损的问题。转向节的回转部位采用自带润滑结构的滑动轴承配合，维护周期长，在多尘的铸造车间、焊接车间等工况下，也能保证转向动作顺畅，不会因为粉尘进入回转间隙导致转向阻力增大。在三维建模过程中，轮体的花纹做了等比例还原，轮毂的安装孔位、沉台尺寸、

　　转向节的安装接口都严格按照实物测绘尺寸建模，装配关系完全还原实际装配逻辑，可直接用于设备的行走机构选型校核、运动仿真干涉检查，也可作为全向移动平台行走模块的设计参考，在做设备整体布局时，可直接导入模型验证轮体转向时与设备底座、周边结构的安全间隙，避免实际加工装配时出现干涉问题。
