高精度行星齿轮减速伺服传动组件

　　这套行星齿轮电机组件，是精密传动场景里常用的一体化动力输出单元，在做自动化产线的伺服轴选型、机床进给机构改造、非标专机的动力头设计时，经常会碰到这类集成式组件的建模与选型匹配工作。从实际工程应用来看，这类组件最常出现在需要低背隙、大扭矩输出、安装空间紧凑的工位，比如数控车床的刀架驱动、点胶设备的Z轴升降、包装机械的牵引辊传动、电子组装设备的摆臂驱动，相比单独搭配电机与独立减速机的方案，集成式的行星齿轮电机能省去对接法兰的同轴度调校步骤，减少装配累积误差，在对传动精度要求较高的工位上，能有效降低回程间隙带来的定位偏差。

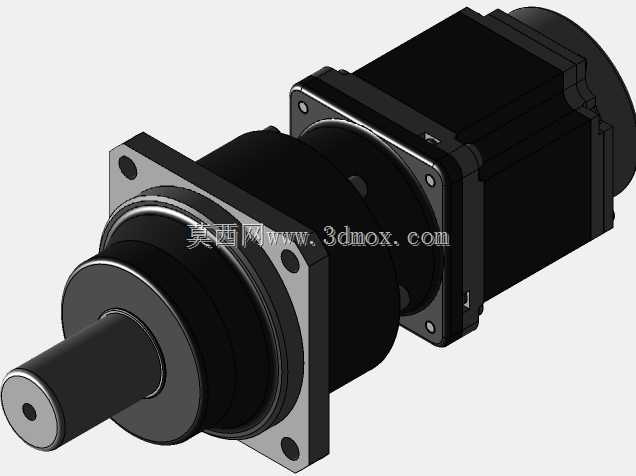

　　从结构设计逻辑来看，这套组件采用伺服电机后端与行星减速段直连的布局，减速段的内齿圈与电机前端法兰做了一体化的壳体设计，避免了分体式连接带来的连接刚性不足问题。输出端采用方形法兰安装结构，法兰上的安装孔位做了沉台设计，安装时螺栓可以完全沉入法兰面，不会突出安装基准面，能保证组件与设备安装板的贴合度，避免因安装面不平整带来的轴系偏载。输出轴为实心圆柱轴，轴端做了中心定位孔，既方便加工时的轴系磨削找正，也能在安装外接传动件时做同轴度定位，轴伸长度经过匹配设计，既可以直接安装同步轮、联轴器，也能适配小规格的齿轮传动，不会出现轴伸过长导致的悬臂负载过大问题。

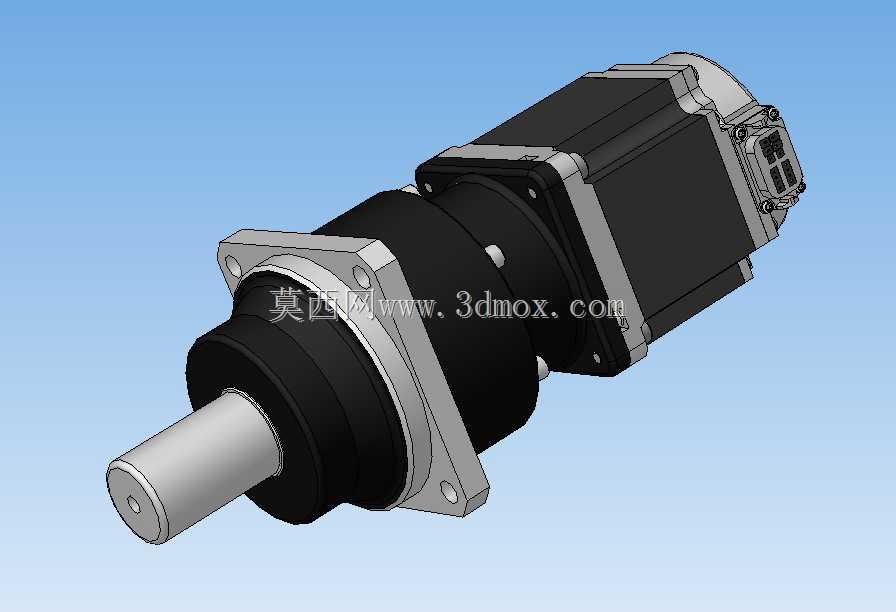

　　在功能特性上，这套传动比i=20的行星结构，采用三级行星轮系的布局？不对，看结构尺寸，是两级行星减速的结构，太阳轮直接与电机转子轴做一体化加工，省去了太阳轮与电机轴的连接键，从根源上消除了键连接带来的背隙，行星轮采用满装滚针的支撑结构，相比传统滚珠轴承支撑的行星轮，能在更小的径向空间内承受更大的啮合载荷，同时保证行星轮公转与自转的顺畅度。内齿圈采用合金钢氮化处理，齿面硬度高，耐磨性能好，能承受频繁正反转带来的冲击载荷，适合在频繁启停、快速换向的伺服工况下使用。电机段的后端集成了动力与编码器接插件，接插件采用侧出布局，不会占用电机轴向的安装空间，在设备内部走线时也能避免线缆弯折半径过小的问题，接插件的锁紧结构采用卡扣式设计，现场接线时不需要额外工具就能完成插拔，维护效率更高。

　　从安装边界尺寸来看，方形安装法兰的边长为标准的60mm伺服电机安装尺寸，法兰止口直径匹配通用伺服安装标准，输出轴直径为16mm，轴伸长度为30mm，整个组件的总长度控制在180mm以内，径向最大尺寸不超过80mm，在做设备布局时，只需要预留出对应尺寸的安装空间，不需要额外为减速段做避让结构。组件的壳体采用分段式定位止口设计，电机段与减速段的连接位置做了H7精度的止口配合，装配时能自动保证两段壳体的同轴度，不需要做额外的调校，批量装配时的一致性更好。在做三维建模时，这套组件的细节还原度比较高，比如壳体上的固定螺栓位置、接插件的针脚布局、输出轴的键槽尺寸、法兰安装孔的沉孔深度都做了1:1的还原，在做设备整体装配干涉检查时，能直接调用这个模型做布局验证，不需要再单独测绘每个尺寸，能大幅缩短设计阶段的建模时间。

　　在实际选型匹配时，这类行星齿轮电机需要注意输出端的径向负载与轴向负载限值，因为行星减速结构的输出轴支撑采用两个深沟球轴承背对背安装，能承受一定的径向悬臂负载，但如果是直接驱动齿轮齿条或者链轮传动的场景，还是需要额外核算轴承受力，避免过载导致轴承提前失效。另外，组件的安装方向没有严格限制，水平安装、垂直安装都可以使用，垂直安装时需要注意输出端的密封结构，避免润滑脂从输出轴位置渗漏，这套模型里也还原了输出轴位置的密封圈安装槽，在做后续的细节设计时可以直接参考槽位尺寸选配对应的密封圈规格。在做散热设计时，电机段的壳体做了轴向的散热筋结构，虽然伺服电机本身的发热不大，但在长时间连续运行的工况下，散热筋能增加壳体与空气的接触面积，帮助电机绕组散热，避免电机过热导致的扭矩衰减。

　　很多刚接触传动设计的工程师，在做这类组件建模时容易忽略行星轮系的间隙配合问题，其实在实际结构里，行星轮与行星架之间是有微小间隙的，用来补偿加工误差与热膨胀量，建模时如果把配合做的过紧，在做运动仿真时就会出现干涉报错，这套模型里的行星轮与行星架、太阳轮、内齿圈之间的配合间隙都按照实际工程值做了预留，做运动仿真时可以直接设置齿轮啮合副，模拟真实的减速传动过程，验证传动比是否匹配设计需求。另外，电机后端的编码器外壳做了圆角过渡处理，避免安装时尖角划伤操作人员，这些细节都是实际量产产品里会考虑的人机工程设计，在建模时还原这些细节，能让整个装配模型更贴近真实的量产产品状态，而不是只做一个大概的外形轮廓。
