高精度行星减速齿轮伺服传动组件

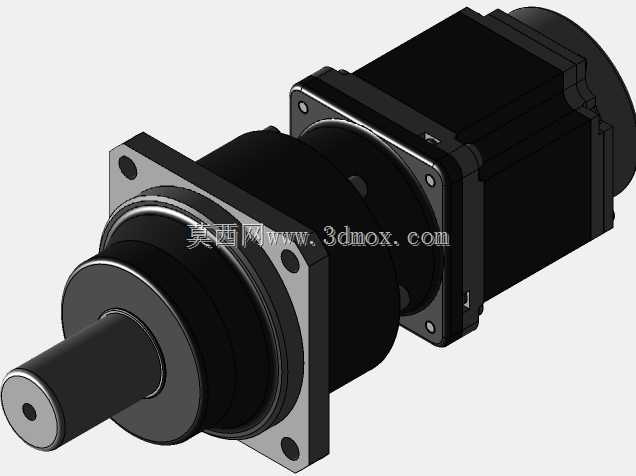

　　这套行星齿轮传动组件，核心是将伺服电机的高转速低扭矩输出，通过行星轮系的减速增扭结构，匹配工业场景里对低转速大扭矩、高传动精度的动力需求，在数控车床进给轴、自动化装配线定位模组、工业机器人关节驱动这类对传动回差有严格要求的场景里，是非常常用的动力单元。从结构设计逻辑来看，这套组件采用法兰式安装接口，安装法兰上的定位止口与安装孔位完全遵循通用伺服电机的安装尺寸规范，输入端直接和伺服电机的输出轴通过抱紧结构连接，不需要额外做转接法兰，能直接适配市面上主流规格的40、60机座伺服电机，大幅降低设备设计阶段的安装适配工作量。输出端采用实心圆柱轴带键槽的结构，能通过平键传递大扭矩，同时轴端预留的中心螺纹孔可以方便安装端盖或者外接传动件，

　　避免传动件在高速正反转时出现轴向窜动。行星轮系的设计上，采用内齿圈固定、太阳轮输入、行星架输出的经典NGW结构，这种结构的传动效率能达到97%以上，同时因为多个行星轮均匀分担载荷，相同体积下能传递的扭矩比普通定轴齿轮减速结构大30%以上，非常适合安装空间受限但扭矩需求高的设备场景。轮系的齿轮采用斜齿修形设计，相比直齿行星结构，传动时的啮合重合度更高，运行噪音更低，回差能控制在3弧分以内，完全满足数控设备进给定位时的精度要求，不会因为传动间隙导致加工尺寸出现偏差。从安装边界来看，整个组件的轴向总长度控制在常规伺服电机加行星减速器的通用尺寸范围内，最大外径不超过安装法兰的对角线尺寸，设备布局时不需要额外预留过大的安装空间，

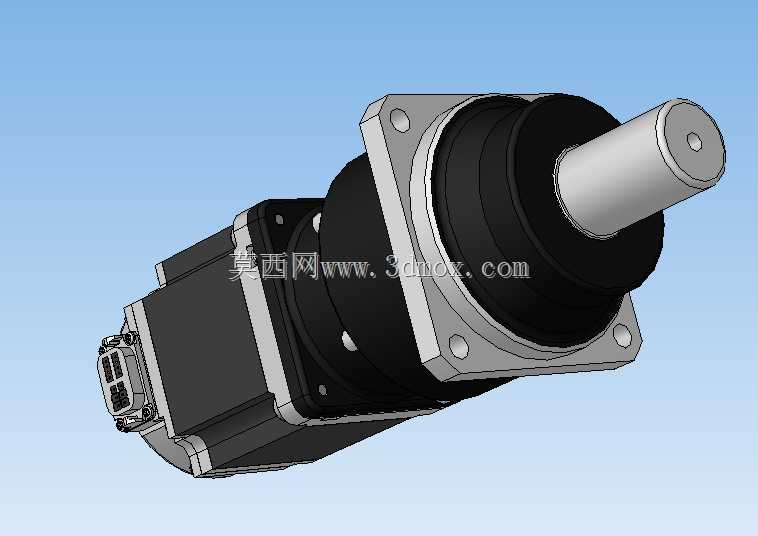

　　侧面的电气接线端采用标准的航空插头接口，接线时不需要拆解电机本体，现场布线的效率更高。实际选型应用时，这套传动比12的规格，刚好匹配伺服电机额定转速3000转时输出250转的常用工况，输出扭矩能覆盖大部分中小型自动化设备的动力需求，比如数控车床的刀架驱动、输送线的精准分度、贴标机的送标驱动这类场景，不需要额外增加减速级就能直接满足转速和扭矩要求。结构细节上，行星架采用一体化加工的结构，行星轮的销轴和行星架本体采用过盈配合加销钉防转的设计，避免长时间正反转时销轴出现松动导致传动失效；前后支撑轴承采用配对角接触轴承，能同时承受径向载荷和一定的轴向载荷，当输出端连接同步轮、齿轮这类有侧向力的传动件时，不需要额外增加支撑轴承座，

　　简化设备的整体结构。密封结构上，输出轴位置采用双唇形骨架油封，能有效防止设备运行时内部润滑脂泄漏，同时阻挡外部的切削液、粉尘进入轮系内部，在机床加工这类有切削液飞溅、金属粉尘的恶劣工况下，也能保证长期稳定运行，不需要频繁拆解维护更换润滑脂。建模过程中，所有的配合尺寸都按照实际加工公差做了偏移处理，比如安装止口的公差采用H7/h6的间隙配合，轴承安装位的公差采用k6的过渡配合，齿轮的啮合侧隙按照精密传动的要求控制在0.01到0.02毫米之间，完全符合实际加工装配的工艺要求，导出的模型可以直接用于设备的整体布局干涉检查、安装孔位匹配验证，也能作为有限元分析的基础模型，校核不同负载下的结构形变情况。
