20齿GT2型同步传动皮带轮结构

　　这款20齿GT2同步带轮，是桌面级FDM3D打印机传动系统里的核心适配部件，也可用于小型自动化滑台、轻载精密传动机构的动力传递环节。在实际设备运行中，它主要承担将伺服或步进电机的旋转运动，通过GT2同步齿形带转化为直线轴的精准位移，或是完成平行轴之间的定比动力传输，相比平带传动不会出现打滑丢步的问题，相比齿轮传动又具备安装容错空间大、传动噪音低、无需额外润滑维护的优势，尤其适合对传动精度有要求、负载不大的精密运动场景。

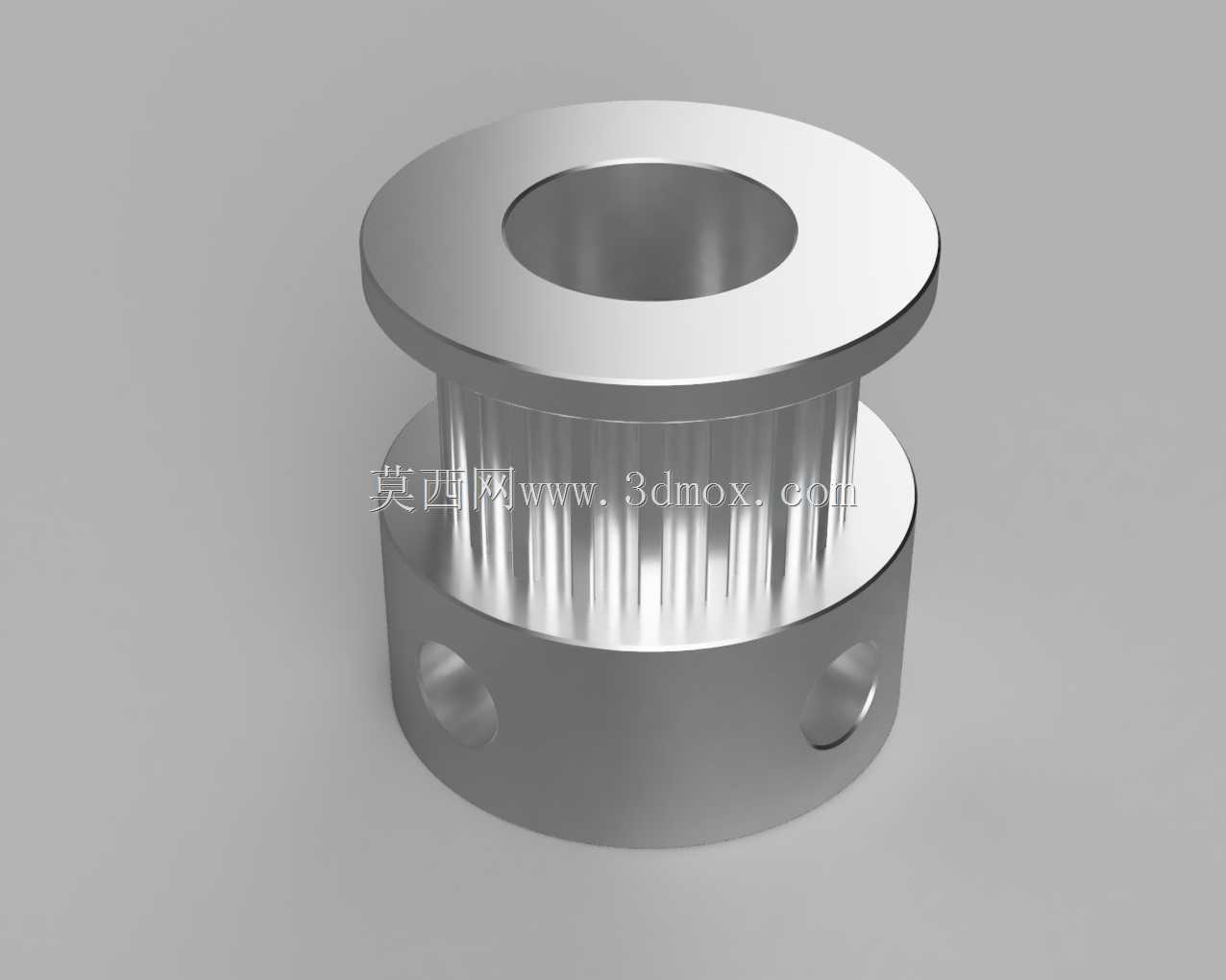

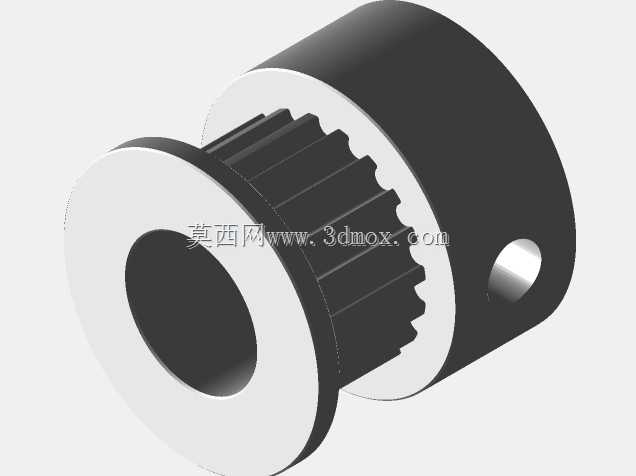

　　从结构设计来看，这款带轮采用了双侧挡边的一体式结构，中间的齿形段完全匹配GT2同步带的齿距参数，20齿的规格对应的节圆直径经过精准核算，能保证齿形和带齿完全啮合，不会出现爬齿、跳齿的情况；两侧高出齿顶的挡边，能避免同步带在高速往复运动中从带轮侧边脱出，省去了额外加装挡圈的工序，也减少了装配时的零件数量。带轮中心的内孔是安装基准，孔壁上加工有对称的顶丝孔，安装时可以通过紧定螺钉将带轮牢牢锁在电机输出轴或者传动轴上，传递扭矩时不会出现相对转动，顶丝孔的位置经过对称排布，锁紧后带轮的动平衡表现更好，高速运转时不会出现明显的径向跳动。

　　在设计建模过程中，首先要确定GT2带轮的节距参数，20齿对应的节圆直径需要严格按照齿形带的标准参数计算，保证齿槽的轮廓和带齿完全贴合，齿槽的圆角处理要避免应力集中，同时减少和带齿的摩擦磨损；挡边的外径要比齿顶圆高出足够的尺寸，既要防止皮带跑偏脱出，又不能因为挡边直径过大增加不必要的转动惯量，影响电机的动态响应。中心安装孔的公差需要根据常用的电机轴直径选取合适的配合精度，既不能过松导致装配后同轴度差，也不能过紧造成装配困难；顶丝孔的位置要避开齿形区域，设置在两端的实心轮毂段，保证锁紧时螺纹有足够的啮合长度，不会因为壁厚不足导致轮毂开裂。

　　从安装边界来看，这款带轮的轴向总长度适配常规宽度的GT2同步带，安装时需要保证带轮的端面和传动轴的轴线垂直，两个配对带轮的端面要处于同一平面，避免同步带出现偏磨；带轮的径向最大尺寸要和周边的安装结构留出足够的安全间隙，防止运转时和机架、线束等部件发生干涉。在实际选型应用中，20齿的规格兼顾了传动分辨率和传动效率，齿数不会过少导致传动脉动明显，也不会因为齿数过多造成带轮直径过大，占用过多的安装空间，非常适合X/Y轴运动行程在200-300mm级别的桌面3D打印机使用，也可以移植到小型雕刻机、自动送料机构等轻载精密传动场景中。建模时所有的倒角、圆角都按照实际机加工工艺设置，没有出现无法加工的尖锐棱角，轮毂的厚度经过强度校核，在传递额定扭矩时不会出现断裂变形，齿形部分的精度满足3D打印或者小批量机加工的要求，装配后不需要做额外的动平衡处理就能满足每分钟上千转的运转需求。
