12齿GT2型同步带轮传动构件设计

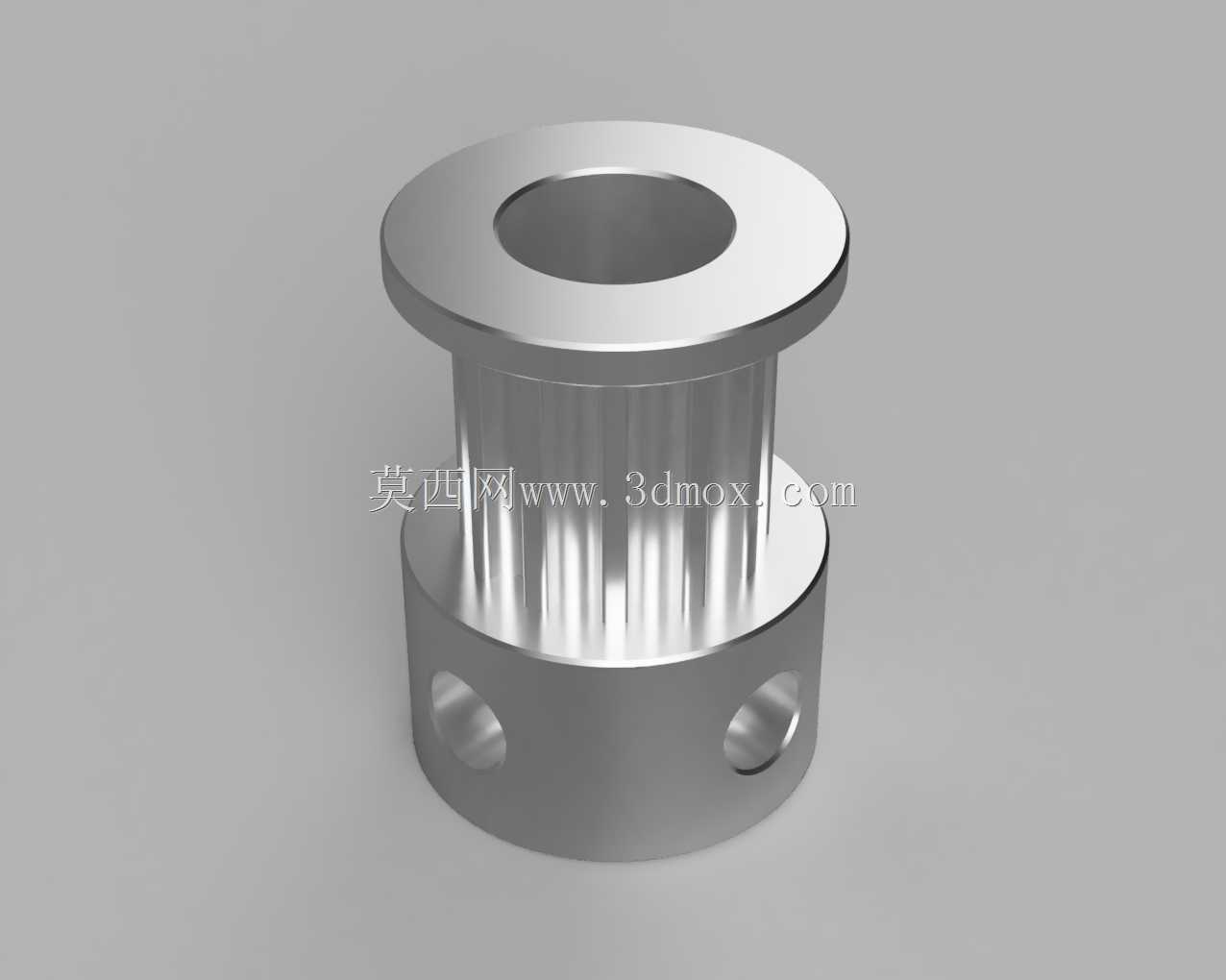

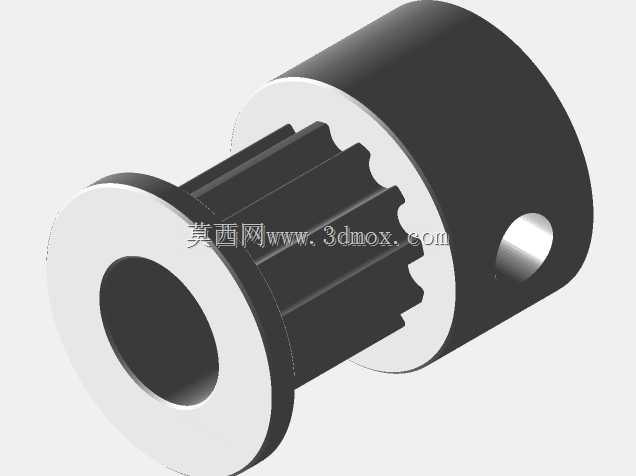

　　这款12齿GT2同步带轮是轻载精密传动场景里的常用构件，日常在桌面级数控滑台、小型自动化送料机构、3D打印运动轴、实验室小型输送装置里都能见到它的身影，核心作用是和GT2规格同步带啮合，传递旋转扭矩的同时保证传动比精准，不会出现平带传动的打滑丢步问题，适配步进电机、小型伺服电机的动力输出端使用。从结构设计来看，这款带轮采用了双侧挡边的一体式结构，中间的带齿段宽度适配6mm宽度的GT2同步带，两侧高出齿面的挡边可以避免同步带在高速往复运动过程中出现跑偏脱带的问题，不需要额外加装带轮挡片，减少装配时的零件数量。带轮中心的通孔为5mm直径，是小型传动电机最常用的输出轴径规格，轮毂侧面设计了两个径向的紧定螺钉孔，

　　装配时可以直接将带轮套在电机轴上，拧紧紧定螺钉即可完成轴向和周向的固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式足够可靠，同时装配效率更高，也降低了轴类零件的加工成本。设计这款带轮的时候，齿形完全遵循GT2同步带的啮合标准，齿距为2mm，齿槽的圆弧过渡做了优化，和同步带的齿面可以实现顺滑啮合，减少啮合过程中的冲击和噪音，即使在每分钟上千转的转速下，也不会出现明显的振动。带轮的整体外形做了轻量化处理，轮毂部分的壁厚控制在合理范围，既保证了传动过程中的结构强度，不会因为扭矩负载出现开裂变形，又尽可能降低了自身的转动惯量，对于需要频繁正反转的运动轴来说，更低的转动惯量可以减少电机的启停负载，提升运动响应速度。安装边界方面，

　　这款带轮的最大外径是挡边位置的尺寸，装配时需要注意在带轮的径向预留足够的避让空间，避免和周边的机架、走线槽发生运动干涉；轴向方向上，紧定螺钉的安装位置需要对准电机轴的平面位，保证紧定螺钉端面可以完全贴合轴面，避免长期运行后出现带轮松动移位的问题。在实际选型使用时，这款带轮适合传递1N·m以内的扭矩，搭配对应的张紧结构使用时，中心距的调整范围可以控制在合理区间，保证同步带的张紧力适中，张紧力过大会加剧带轮齿面和同步带的磨损，缩短使用寿命，张紧力过小则容易出现啮合间隙过大，反向传动时出现丢步的问题。另外带轮的金属材质表面做了光滑处理，没有明显的毛刺和锐角，装配时不会刮伤同步带的带基，长期运行的稳定性更好，相比塑料材质的同规格带轮，

　　金属材质的带轮温漂更小，在设备运行产生一定温度的工况下，尺寸稳定性更优，不会因为温度升高出现齿形变形导致的啮合精度下降问题。在做三维装配设计时，这款带轮的安装基准为中心通孔的轴线，装配约束时可以直接将带轮孔和电机轴做同轴约束，紧定螺钉孔的位置可以根据实际走线和装配空间调整周向角度，不需要固定朝向，只要保证紧定螺钉可以顺利拧紧即可。对于做小型自动化设备结构设计的工程师来说，这类标准规格的同步带轮不需要重新做齿形绘制，直接调用成熟模型即可完成装配校核，提前验证带轮和周边结构的干涉情况，减少实物装配时的整改问题。
